磁性低摩擦铰接连接结构设计

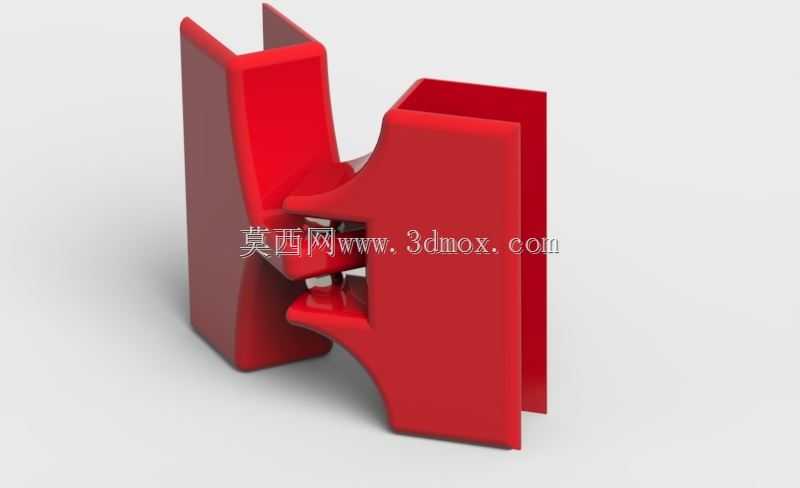

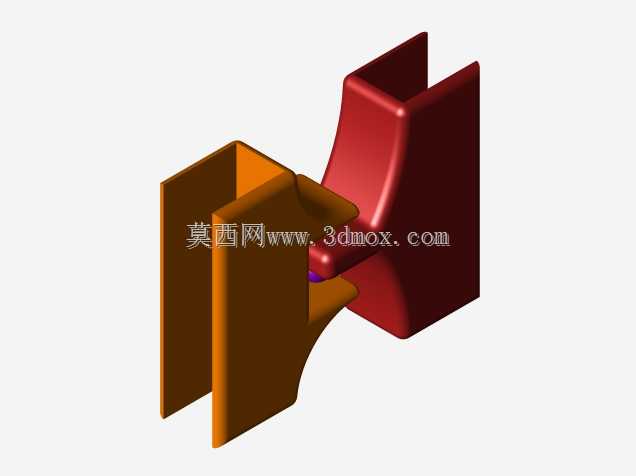

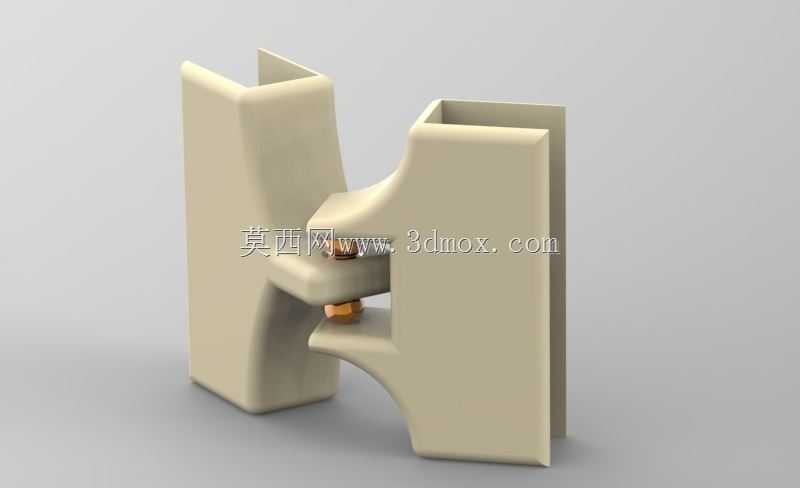

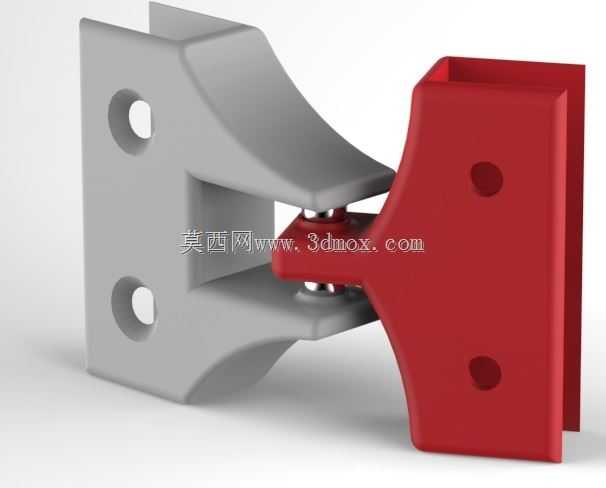

　　在各类需要频繁开合、相对转动的设备结构中，铰接部件的摩擦损耗、卡滞问题一直是影响设备使用寿命与操作手感的核心痛点，尤其是在小型检测设备翻盖、精密仪器舱门、轻型工装夹具开合位这类对操作顺滑度要求较高的场景，传统销轴式铰链长期使用后容易出现磨损旷量、润滑失效卡顿、锈蚀阻滞等问题，后期维护成本较高。这款磁性铰接结构正是针对这类场景开发的无销轴式铰接方案，跳出了传统铰接依赖销轴穿接实现转动的设计思路，利用磁体的磁吸定位特性配合曲面限位结构实现两部件的铰接转动，从结构根源上降低了转动过程中的接触摩擦。从结构组成来看，该铰接件分为两个对称的安装基座，两个基座的对接面采用适配的弧形曲面设计，曲面之间嵌入球形磁吸元件，

　　依靠磁吸力将两个基座紧密吸附贴合，同时球形接触面可以实现两个基座绕铰接中心的顺畅转动，不需要额外穿装销轴，装配时只需要将两个基座的磁吸对位贴合即可完成铰接组装，相比传统销轴铰链减少了销轴装配、卡簧固定的工序，装配效率更高。在功能特性上，该结构最突出的优势是转动摩擦极小，传统销轴铰链的摩擦来自销轴与孔壁的面接触滑动摩擦，即使添加润滑脂，长期使用后润滑脂流失、磨屑堆积都会增大摩擦阻力，而这款磁铰链的转动接触为球形点接触配合磁吸预紧，接触面积远小于传统销轴结构，转动过程中没有销轴与孔壁的大面积滑动摩擦，操作时的开合阻尼非常均匀，不会出现传统铰链使用一段时间后阻尼忽大忽小的问题。同时设计时对球形磁吸元件的安装位做了限位包边结构，

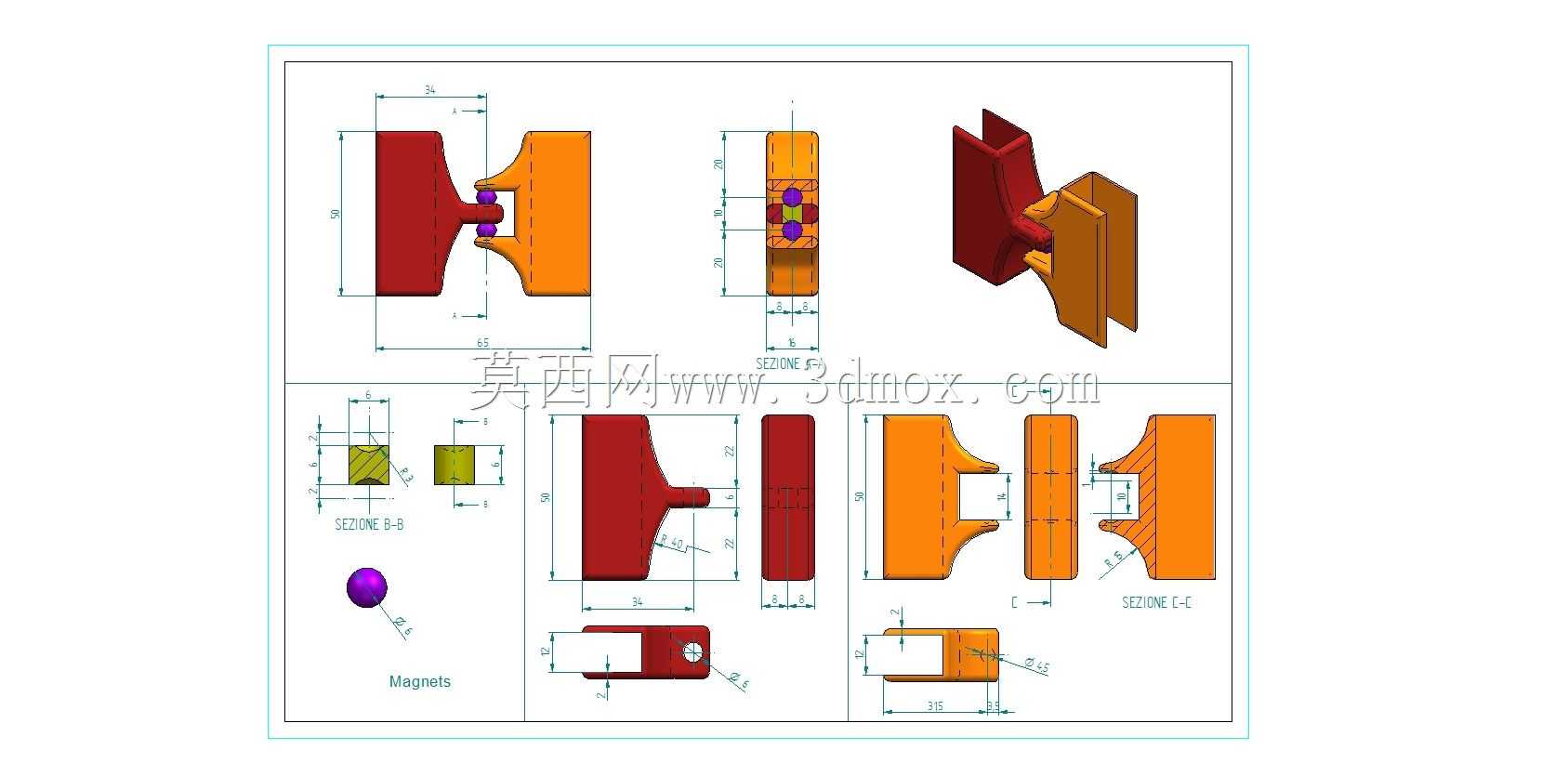

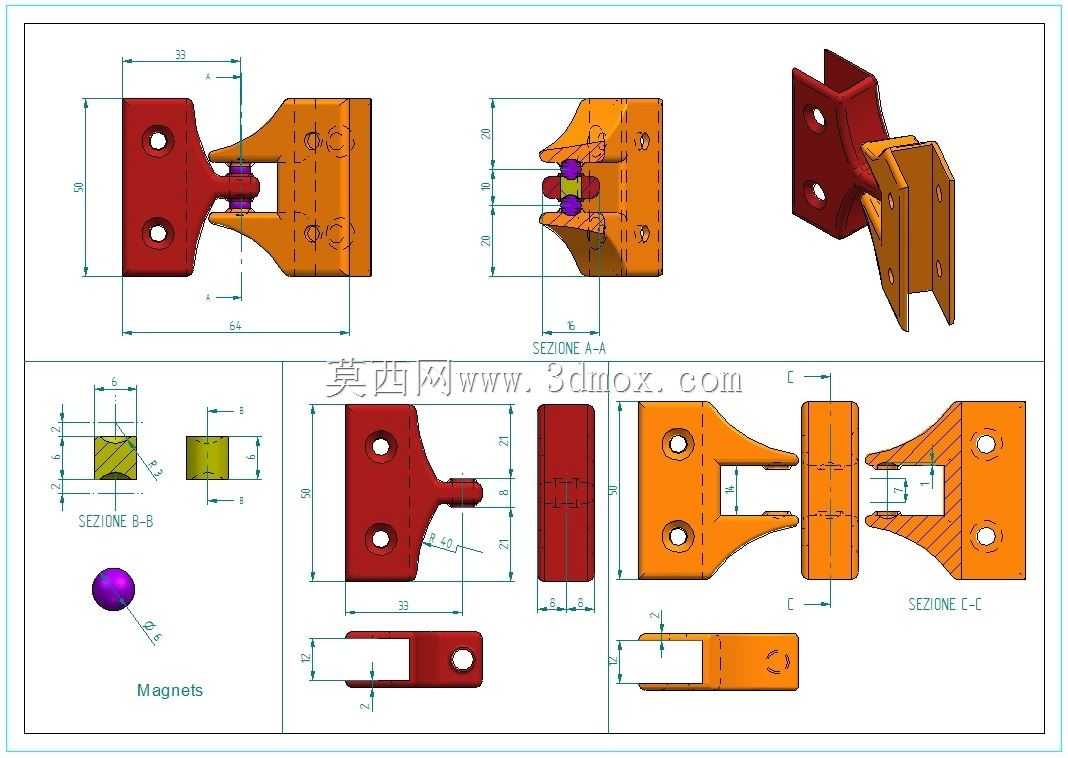

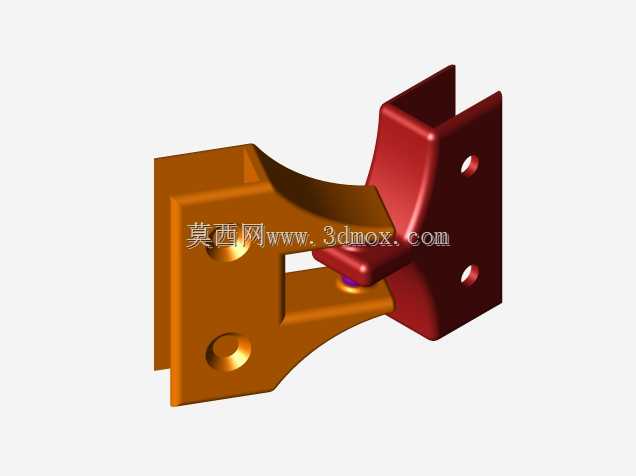

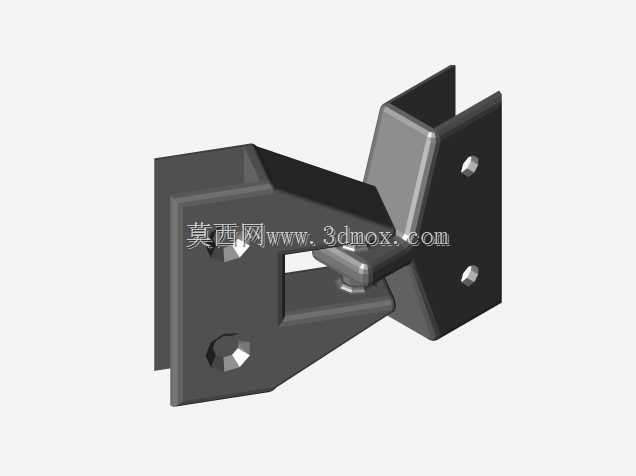

　　避免转动过程中球形磁体从轨道中脱出，保证铰接结构的连接可靠性，不会因为频繁开合出现部件分离脱落的问题。在安装边界上，两个安装基座都采用平板式安装面，每个基座上预留两个沉头安装孔，可以直接通过螺丝将两个基座分别固定在需要铰接的两个部件上，安装孔的孔位间距适配常规轻型设备的板材安装厚度，不需要在安装板材上做复杂的沉槽避让，只需要在对应位置钻好螺丝过孔即可完成固定，安装基座的整体外形做了圆弧过渡处理，没有尖锐棱角，转动过程中两个基座的边缘不会发生干涉磕碰，最大开合角度可以覆盖常规设备舱门、翻盖的0到120度开合需求，完全满足日常使用的转动角度要求。从实际应用场景拓展来看，除了精密仪器、小型设备的开合部位，

　　这款结构还可以用在对洁净度有要求的生产设备防护门位置，因为没有销轴配合的缝隙，不容易堆积粉尘碎屑，清洁维护更加方便，也不会出现磨屑掉落污染生产环境的问题；在一些需要快速拆装的铰接场景中，该结构不需要拆卸销轴就可以直接将两个铰接部件分离，相比传统铰链的拆装效率提升明显，比如需要频繁拆卸的设备检修门、便携式设备的支撑翻盖等位置，都可以适配这款铰接结构。在设计细节上，两个基座的弧形对接面的曲率经过匹配计算，转动过程中两个曲面始终保持均匀的配合间隙，不会出现转动到某一角度时曲面剐蹭的问题，球形磁体的安装槽深度经过校核，既保证磁体有足够的安装固定强度，不会因为磁吸拉扯从槽中脱落，又保证磁体的接触面突出曲面足够的高度，实现稳定的磁吸预紧力，预紧力的大小可以根据实际使用需求更换不同磁力规格的球形磁体来调整，不需要改动基座的整体结构，适配不同阻尼需求的使用场景。相比传统的弹簧铰链、阻尼铰链，这款磁铰链没有额外的弹簧、阻尼油等易损元件，长期使用的性能衰减更小，在常温常规使用环境下的使用寿命远高于同规格的传统铰接部件，而且整体结构零件数量少，除了两个基座本体和球形磁体外没有其他多余零件，加工制造的难度低，基座可以采用常用的工程塑料或者压铸铝合金加工成型，不需要复杂的机加工工序，批量生产成本可控。
