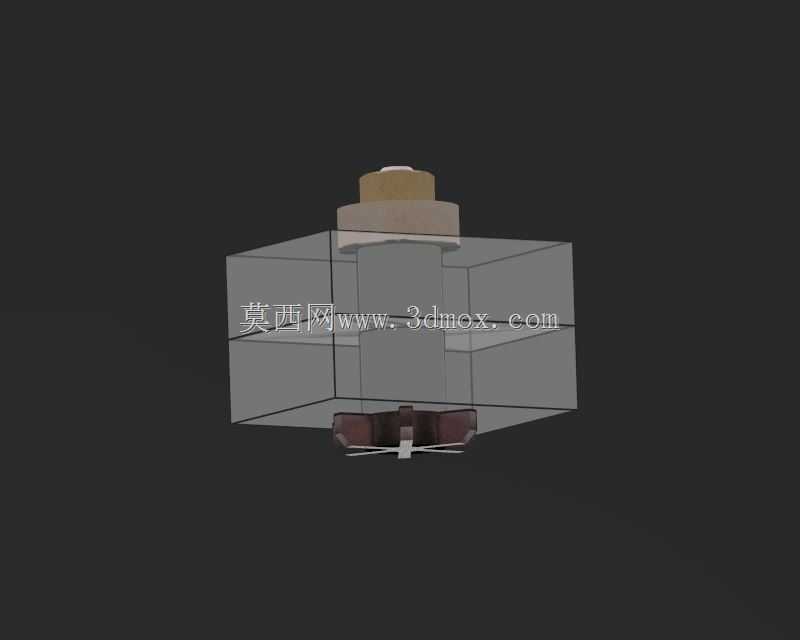

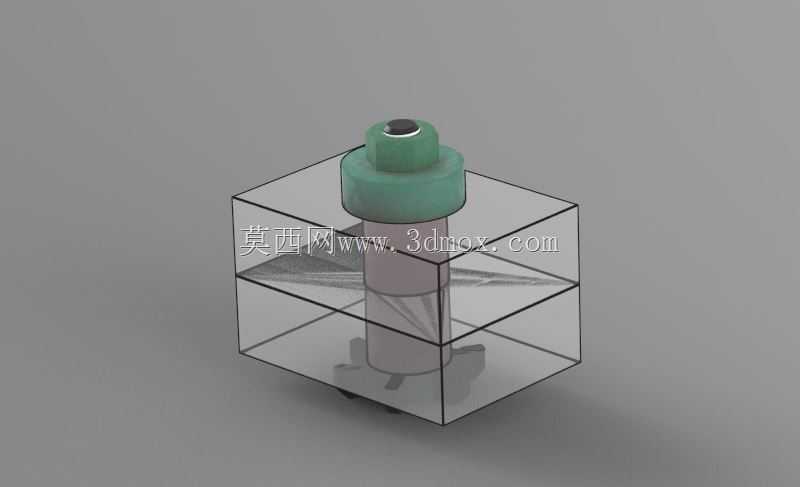

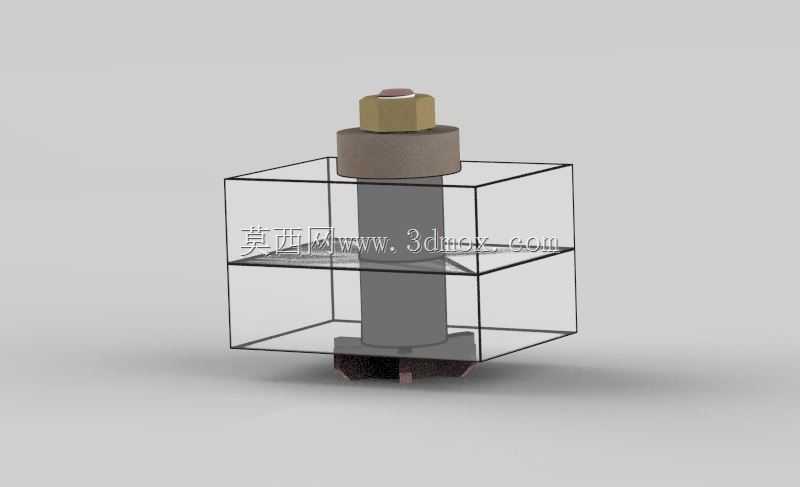

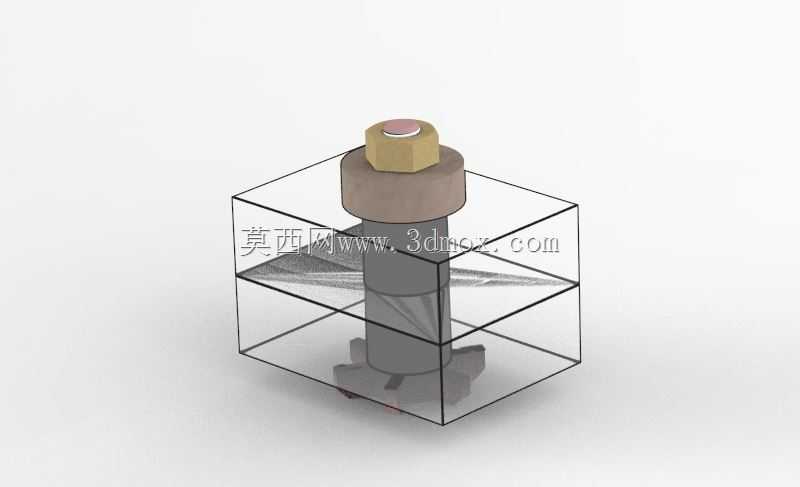

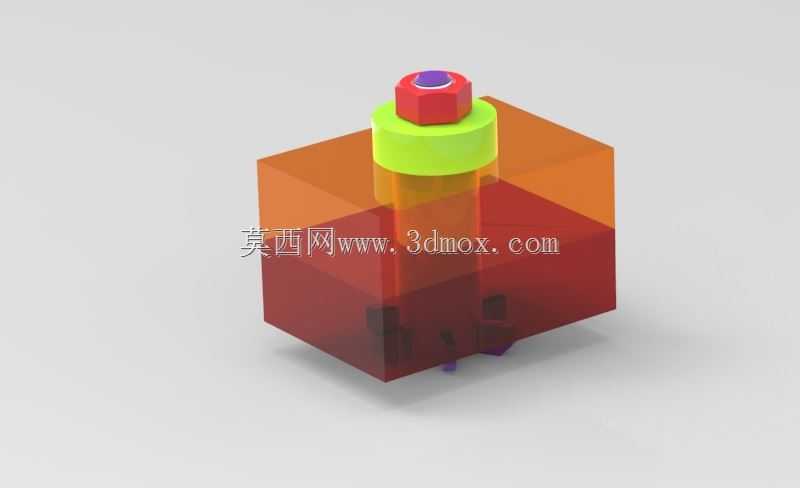

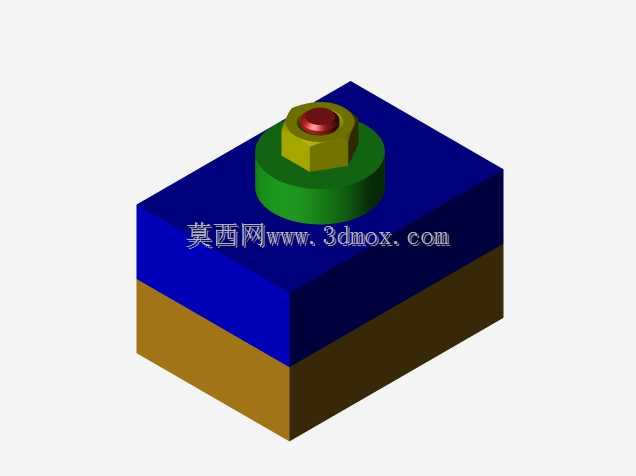

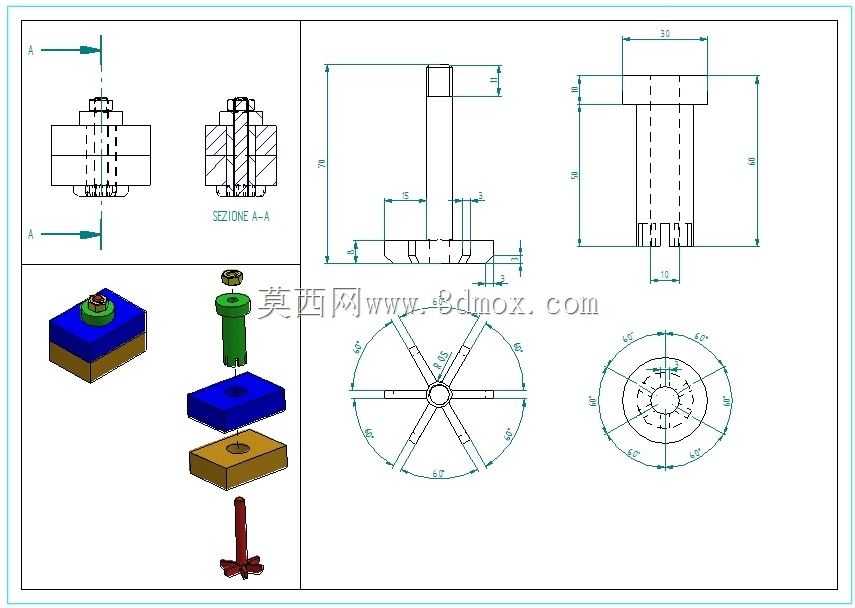

带六角螺母的螺栓组件结构展示

　　在各类机械装配、工装夹具搭建、钢结构连接场景中，螺纹紧固件是应用最广泛的基础连接元件，这套带六角螺母的螺栓组件，针对常规平面压紧连接场景做了适配优化，能覆盖多数静载、低动载工况下的构件锁紧需求。从实际使用场景来看，这类组件常被用于设备机架的型材拼接、钣金壳体的合装、工装定位块的压紧固定，甚至部分低压管路法兰的辅助锁紧，只要是两个带通孔的构件需要实现可拆卸刚性连接，都能见到这类结构的身影。

　　设计这套结构时，首先考虑的是螺纹副的配合可靠性，螺栓杆部的外螺纹与螺母内螺纹采用公制粗牙螺纹规格，牙型角60度，具备较好的自锁性能，不需要额外增加防松结构就能满足多数常规工况的锁紧要求。螺栓头部采用外六角结构，方便使用标准开口扳手、套筒扳手施加拧紧力矩，拧紧时可以提供足够的受力面，避免拧紧过程中出现打滑、棱角崩损的问题。螺母同样采用标准六角外形，厚度匹配对应螺栓规格的力学性能要求，拧紧后螺母与螺栓头部的压紧面能均匀分散压紧力，避免被连接件表面出现压痕甚至局部变形。

　　从结构细节来看，螺栓杆部做了光杆与螺纹段的分段设计，光杆段的直径略大于螺纹大径，装配时光杆段与被连接件的通孔采用间隙配合，既能保证装配时的顺畅穿入，又能在连接承受横向剪切力时，由光杆段承担部分剪切载荷，减少螺纹副的受力变形，提升连接的抗剪能力。螺母与被连接件接触的端面做了平整化处理，没有额外增加垫圈结构时，也能保证压紧面的贴合度，若现场工况存在振动冲击，也可在螺母端加装平垫圈或者弹簧垫圈来提升防松性能，结构本身预留了足够的加装空间。

　　关于安装边界，这套组件的整体外包络尺寸可以适配常规厚度的叠层构件，螺栓的有效螺纹长度足够覆盖总厚度在螺栓公称长度60%以内的叠层连接，装配时需要保证两个被连接件的通孔同轴度偏差不超过0.5mm，避免强行穿入螺栓造成杆部弯曲、螺纹牙损伤。六角螺母的对边尺寸符合标准紧固件的尺寸规范，配套扳手的作业空间只需要预留出螺母对边尺寸1.5倍的回转空间，就能完成拧紧操作，不需要额外设计特殊的避让结构，适配多数设备的紧凑装配空间。

　　实际选型使用时，需要根据被连接件的总厚度、承受的拉压载荷、剪切载荷大小选择对应性能等级的螺栓螺母，这套结构的尺寸参数完全符合国标紧固件的尺寸规范，可以直接替换同规格的标准件，不需要对原有安装孔位做任何修改。在三维建模过程中，螺纹部分采用了简化的修饰特征表达，既保留了螺纹的视觉识别性，又能减少模型的数据量，方便在大型装配体中直接调用，不会造成装配体文件过大、操作卡顿的问题。模型的外形轮廓完全还原实物的比例关系，螺栓头部的倒角、螺母端部的倒角都做了准确还原，在做装配干涉检查时，可以准确模拟实际装配过程中是否存在棱角干涉、空间不足的问题，帮助设计人员在设计阶段就排查出装配隐患，减少后续实物装配时的整改工作量。

　　不同于一些特殊定制的异形紧固件，这套标准结构的螺栓螺母组件具备极强的通用性，不需要开模定制，直接采购标准件就能完成装配，能大幅降低设备的物料采购成本和后期维护成本，后期维护时如果出现螺纹损伤、零件丢失的情况，也能快速在市场上采购到同规格的替换件，不需要专门加工定制，缩短设备的停机维护时间。在做设备的三维布线、外围护板安装时，这类紧固件的模型调用频率极高，准确的模型尺寸能帮助设计人员快速完成装配布局，避免出现安装孔位错位、扳手空间不足的常见设计问题。
