水下线缆布设作业专用线行者结构设计

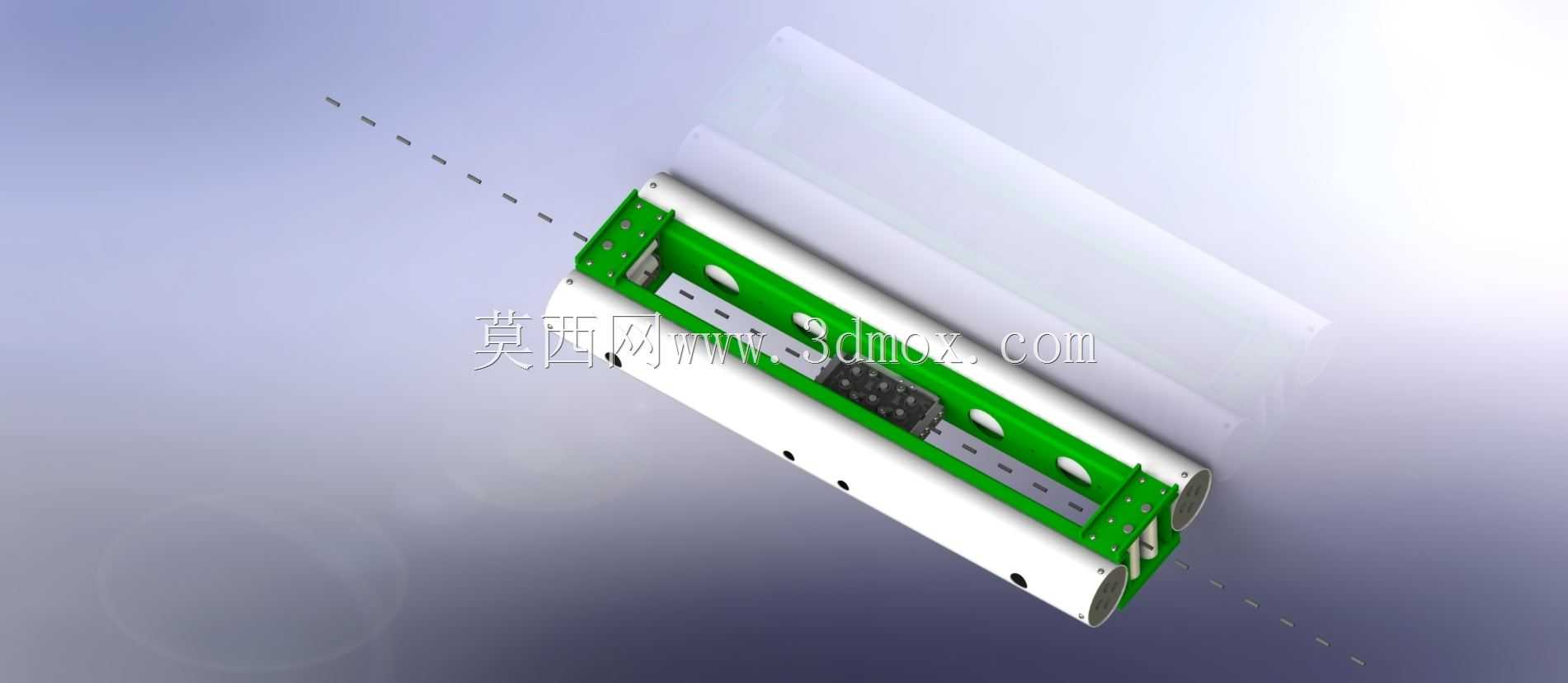

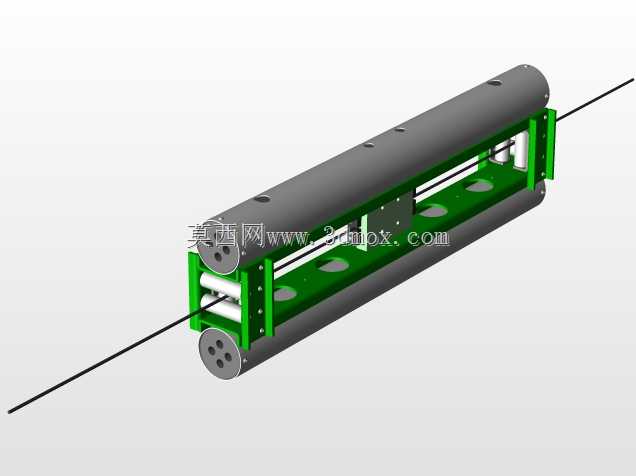

　　这款线行者设备是面向海洋科考场景开发的专用作业部件，主要适配近岸浅海、内陆湖泊的水下科考作业需求，解决走航式科考过程中探测线缆、传感阵列的稳定布设与收放难题。在实际海洋科考作业中，科考船多以3-8节的航速沿预设测线走航，船尾挂载的各类探测线缆需要保持恒定的入水深度与张紧度，一旦线缆出现缠绕、张力突变，轻则导致探测数据失真，重则造成线缆扯断、传感设备丢失的事故，这款线行者的结构设计正是围绕这一核心作业痛点展开。从结构布局来看，设备采用双辊平行排布的主体框架，两根圆柱形辊体沿设备长度方向平行安装，辊体表面做光滑圆弧过渡处理，避免线缆经过时出现外皮磨损，辊体两端通过密封轴承座与两侧的绿色安装立板连接，可在水流冲击下随线缆走行动作被动转动，

　　大幅降低线缆滑动过程中的摩擦阻力。两侧的安装立板采用镂空减重设计，在保证结构刚度的前提下开设多个圆形减重孔，既减少水下作业时的水流阻力，也能降低设备整体重量，方便科考人员在船尾甲板完成快速拆装。立板上预留的多组安装孔位可适配不同科考船的挂载支架安装尺寸，安装时可根据船尾干舷高度调整设备的探出长度，保证线缆入水角度维持在15-30度的合理区间，避免线缆与船尾壳体发生剐蹭。设备中部的集成安装槽用于布设张力传感模块与导向限位结构，线缆从两辊之间的间隙穿过时，中部的限位块可根据线缆直径调整压紧间隙，适配直径6-18mm的各类科考线缆，包括温盐深探测线缆、浅地层剖面仪拖缆、水下传感阵列信号缆等不同规格的作业线缆。在设计思路上，

　　这款设备充分考虑了水下作业的腐蚀防护需求，所有外露结构件均采用316L不锈钢与海洋级铝合金材质加工，辊体表面做硬质阳极氧化处理，可耐受海水长期浸泡腐蚀，轴承部位采用双道密封圈做动密封处理，避免泥沙、海水进入轴承内部造成卡滞。设备整体外形为长条形结构，长度方向尺寸适配科考船尾板的常规挂载宽度，安装时无需对船尾结构做大规模改造，仅需通过配套的U型抱箍即可将设备固定在船尾的护栏或挂载支架上，安装边界预留了足够的操作空间，方便作业人员在走航过程中实时观察线缆走行状态，及时调整线缆张紧度。不同于常规的甲板线缆绞车，这款线行者更侧重线缆入水前的导向与张力缓冲，当科考船航速出现波动、水下线缆遇到杂物挂碰时，双辊结构可提供一定的张力缓冲行程，

　　避免张力瞬间峰值直接传递到绞车端造成线缆损伤。在湖泊生态科考、近岸海洋地质调查、水下管线巡检等作业场景中，这款设备可替代传统的简易导向架，减少线缆布设过程中的人工干预需求，降低科考作业人员的甲板作业强度，尤其在高海况条件下，设备的封闭式辊体结构可避免线缆脱出导向位，保证走航探测作业的连续性。结构设计过程中，研发团队针对不同航速下的水流冲击载荷做了有限元仿真校核，对安装立板的壁厚、辊体的支撑跨度做了多轮优化，保证设备在3节流速下的结构形变量控制在0.2mm以内，不会因水流冲击导致辊体错位卡线。设备的整体安装高度可根据挂载支架的调节范围做上下调整，最低安装位置可贴近水面，减少线缆入水前的悬空段长度，避免线缆在风浪作用下出现大幅摆动。
