7度倾斜式多功能重载拖车结构设计

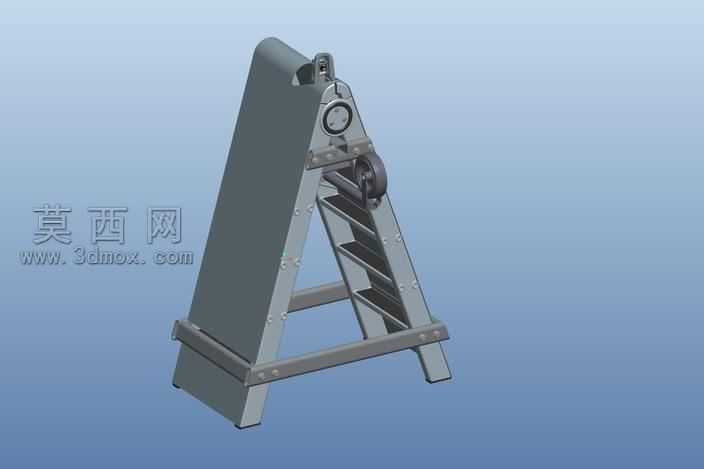

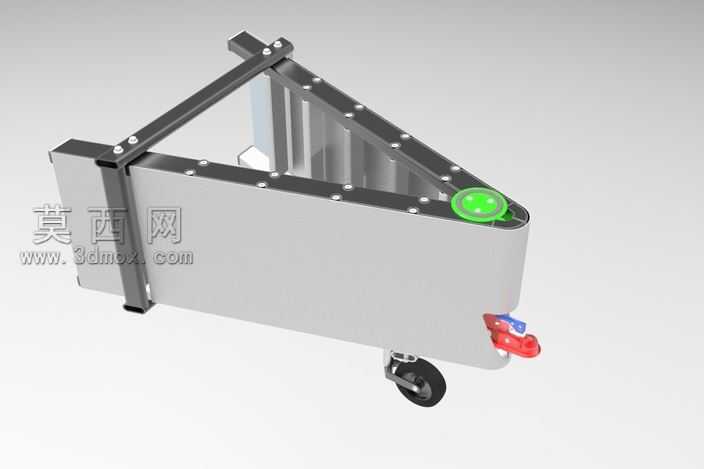

本作品为倾斜式拖车的三维参数化建模成果，整体采用自顶向下的装配设计思路完成全结构搭建，建模过程中对各功能部件做了独立的子装配划分，包含后轮锁定机构、前轮自动紧固组件、倾斜角度调节梯架、橡胶履带拖拽总成、同步齿轮传动组、侧方滚轮限位结构等核心模块，所有零件均按实际加工公差做了配合约束，可直接用于工程出图与运动仿真验证。渲染阶段采用哑光金属材质模拟梯架的高强度钢结构表面，对齿轮啮合面、滚轮转轴等运动部件做了金属光泽质感区分，橡胶履带部分添加了细微的防滑纹理与橡胶材质的漫反射参数，整体渲染效果清晰呈现各部件的装配关系与结构形态。结构设计上采用A形梯架作为主承载框架，7度倾斜角经过力学验算优化，既保证车辆拖拽上行时的重心稳定，又避免坡度过大导致的托底风险，后轮锁定结构采用棘轮式锁止设计，可在车辆停靠到位后自动卡合轮胎轮毂，无需额外手动插销固定；前轮紧固组件适配不同尺寸的乘用车轮胎，通过侧向滚轮的自适应伸缩完成轮胎居中定位，橡胶履带拖拽机构集成了过载打滑保护，当拖拽载荷超过设定阈值时履带与齿轮间会产生相对滑动，避免传动部件过载损坏。设计思路上摒弃了传统拖车依赖液压、气动驱动的复杂结构，全部采用纯机械传动实现拖拽、锁止、角度调节功能，大幅降低制造成本与后期维护难度，梯架支脚设置了可调节高度的垫块，可适配不同平整度的地面使用场景，整体结构可快速拆解折叠，非使用状态下占用存储空间小，同时预留了多组扩展安装位，可根据使用需求加装辅助滚轮、限位挡块等配件，适配不同轴距、不同轮距的乘用车拖拽需求，所有运动部件均做了运动干涉检查，确保各机构动作顺畅无卡滞，齿轮啮合间隙、滚轮转动行程均按实际使用工况做了参数优化。
