X系列卧式渣浆泵三维结构设计

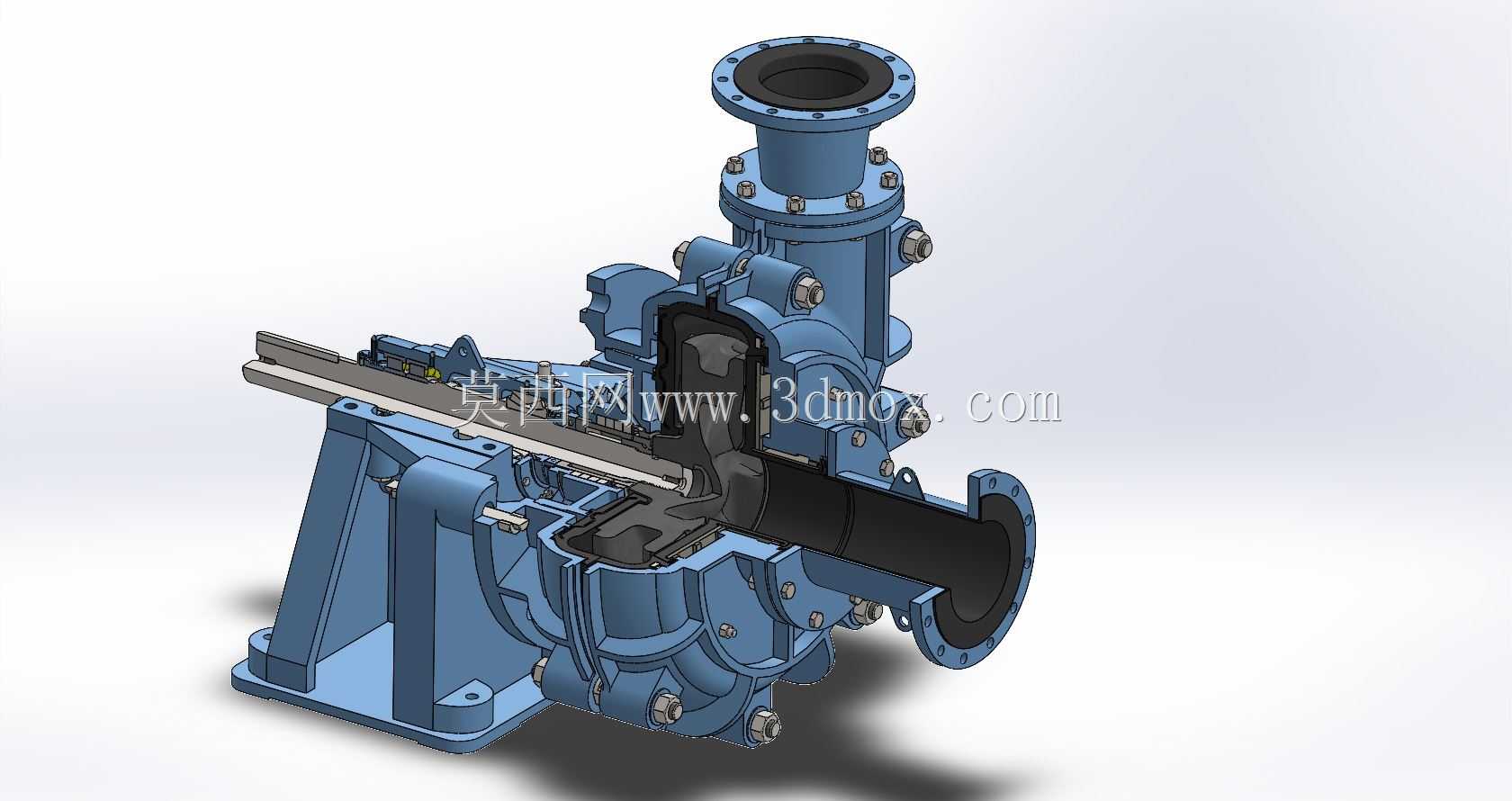

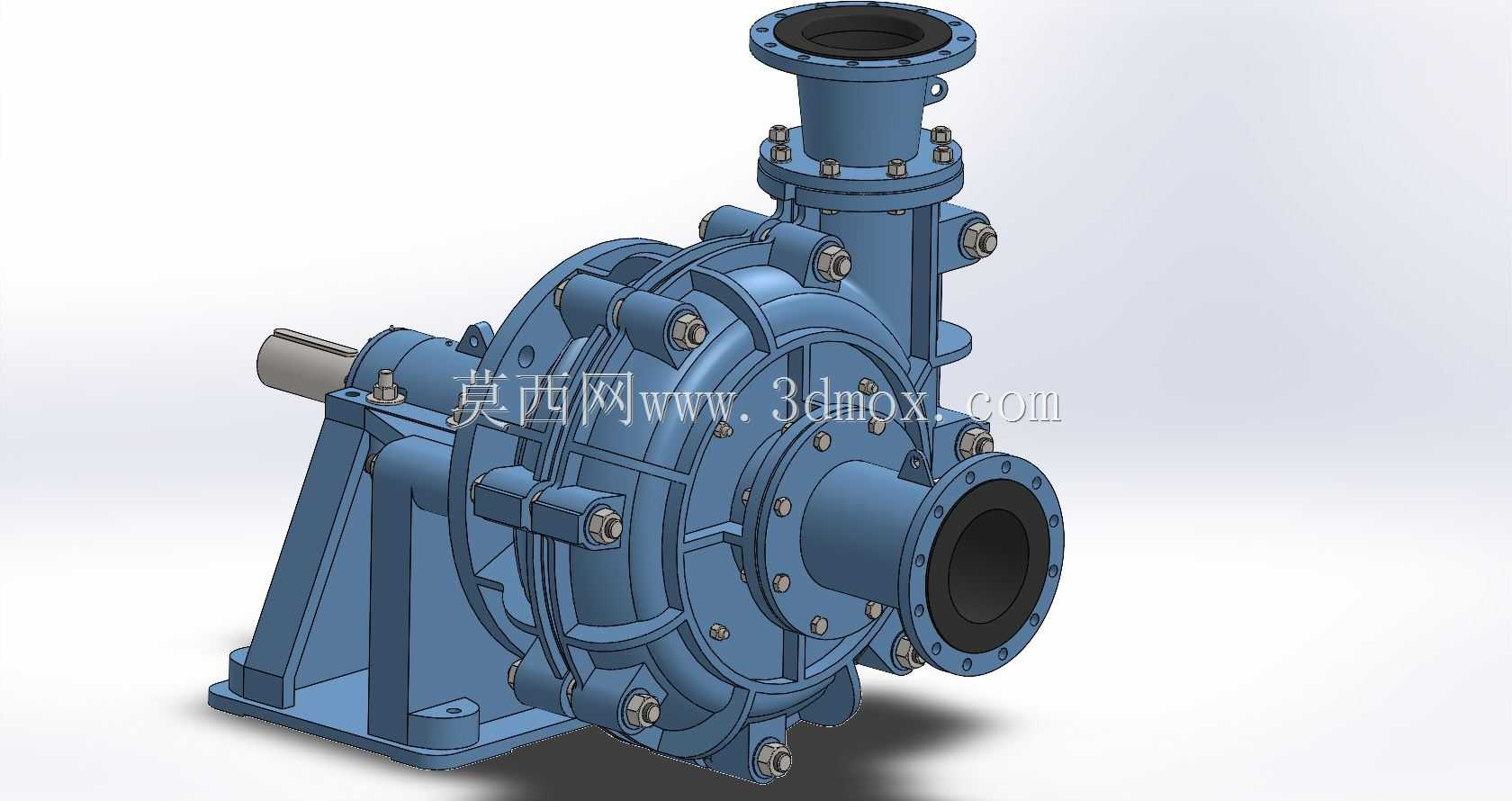

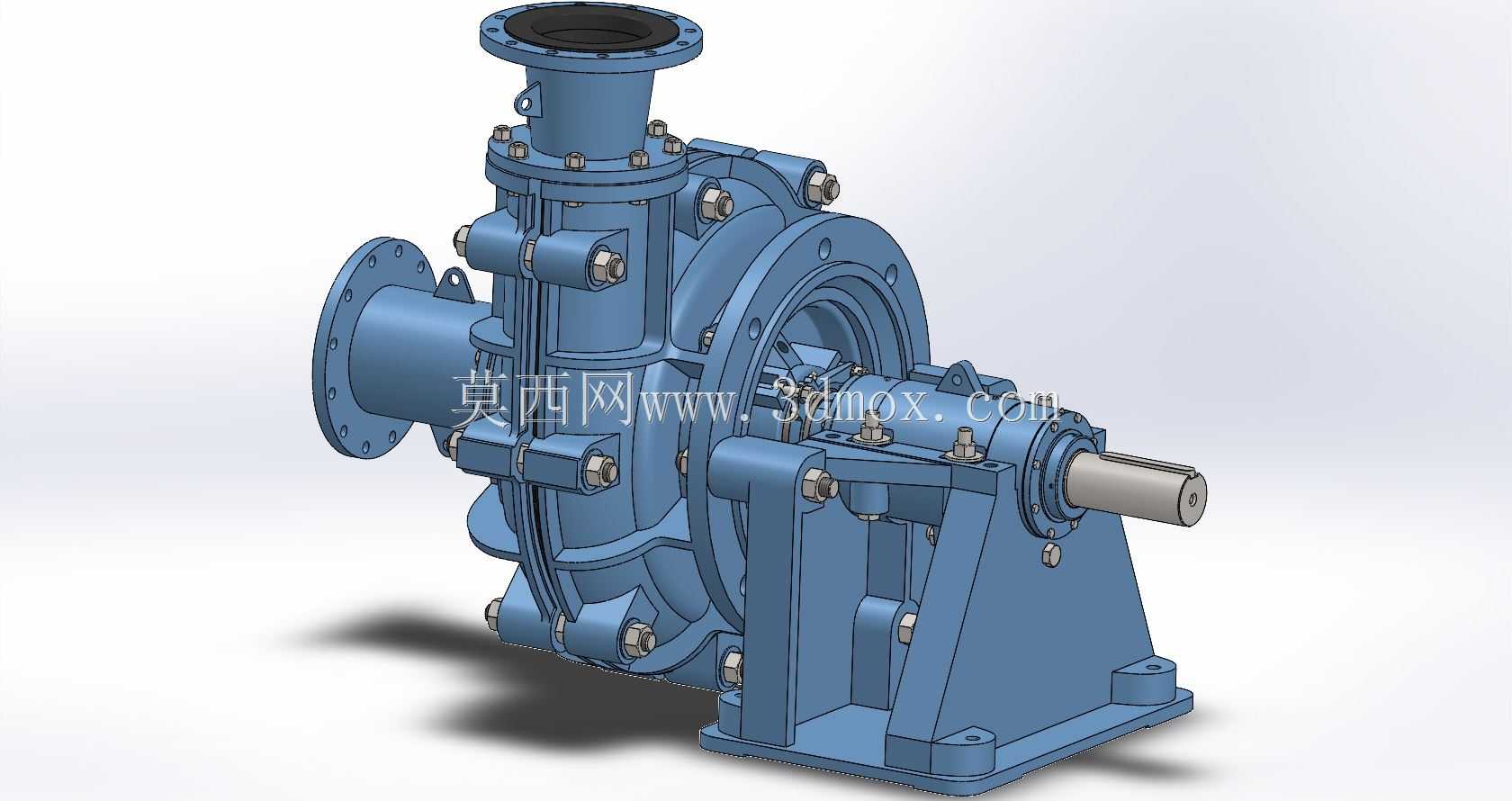

　　在矿山选矿、冶金料浆输送、河道疏浚、电厂除灰这类高磨蚀工况的流体输送环节，渣浆泵是核心的动力输送设备，卧式结构的渣浆泵凭借更稳定的运行特性、更大的过流容量，在大流量高浓度浆体输送场景中应用占比远高于立式结构。这款X系列卧式渣浆泵的结构设计，完全围绕高磨蚀工况的长期运行需求展开，过流部件的选型预留了硬质合金、耐磨橡胶两种材质的适配空间，可根据输送介质的磨蚀性、酸碱度灵活更换，无需改动整体安装尺寸就能完成易损件的替换，大幅降低现场运维的备件成本与停机时长。从整体结构布局来看，泵体采用水平中开式的双层壳体设计，外层为高强度铸铁材质的承压壳体，承担系统压力的承载作用，内层为可快速更换的过流衬件，浆体的磨蚀损耗仅作用于内层衬件，

　　外层壳体可长期重复使用，这种结构设计相比单层壳体的渣浆泵，承压稳定性提升40%以上，同时易损件更换效率提升60%，现场运维无需拆解进出口管路即可完成过流部件的检修更换。进出口法兰采用标准的PN16压力等级法兰连接结构，进口为水平轴向布置，出口为垂直向上布置，这种管路接口布局适配绝大多数工业现场的管路走向，进出口法兰的螺栓孔位、密封面尺寸完全符合通用管路安装规范，现场安装时无需额外制作过渡法兰即可对接现有管路系统。泵的转子组件采用悬臂式结构设计，轴承组件布置在泵体的驱动侧，采用双列调心滚子轴承+推力滚子轴承的组合配置，可同时承受浆体输送过程中产生的径向载荷与轴向载荷，轴承座采用整体铸铁铸造结构，刚性充足，可抵消大流量工况下的转子振动，

　　保证泵组长时间连续运行的稳定性。轴封结构预留了填料密封、机械密封两种安装位置，可根据现场的密封要求、介质特性灵活选择，输送高浓度、大颗粒浆体时可采用填料密封配合高压冲洗水结构，避免浆体颗粒进入轴封位置磨损轴套；输送无泄漏要求的工况时可直接替换为集装式机械密封，无需改动轴承座与泵盖的安装尺寸。安装底座采用一体式焊接结构，预留了地脚螺栓安装孔位，泵组与驱动电机可共用同一底座安装，底座的加工面平面度控制在0.1mm/m以内，保证泵轴与电机轴的对中精度，减少运行过程中的联轴器磨损。从安装边界尺寸来看，该泵的整体重心落在底座的中心区域，安装时无需额外制作配重基础，常规的混凝土设备基础即可满足安装要求，进出口的中心高、

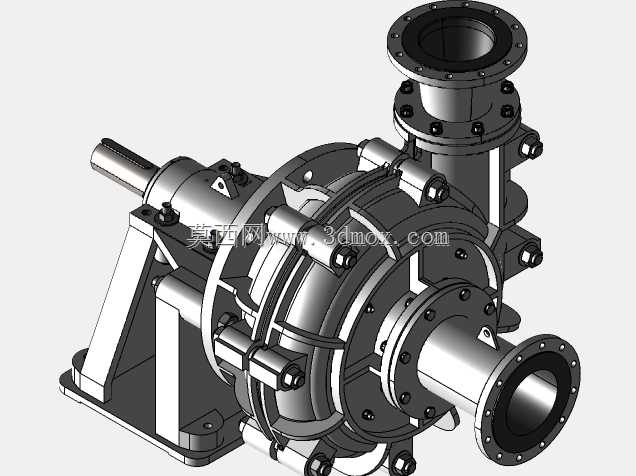

　　轴伸端的尺寸均匹配通用Y系列电机的安装尺寸，选型配套时可直接匹配标准功率的电机，无需定制非标连接组件。过流通道的设计采用宽流道、大曲率半径的结构，可通过最大颗粒直径达到流道直径的30%，输送高浓度大颗粒浆体时不易发生堵塞，叶轮采用闭式叶轮结构，叶片采用扭曲型流线设计，在保证输送效率的同时，减少叶片入口端的颗粒冲击磨损，叶轮的前后盖板均设置有背叶片结构，一方面可平衡叶轮运行时产生的轴向力，另一方面可阻挡浆体颗粒进入泵盖与叶轮之间的间隙，减少衬件的磨损。泵体的蜗壳断面采用渐变式断面设计，从隔舌位置到出口位置的断面面积均匀增大，可有效降低浆体在蜗壳内的流速，减少高速浆体对蜗壳壁面的冲刷磨损，同时降低泵组运行时的水力噪声。在实际选型应用中，该泵可适配流量650m³/h、扬程55m的工况点，可覆盖矿山选矿厂的精矿输送、尾矿输送，洗煤厂的煤泥输送，电厂的粉煤灰水力输送，河道疏浚的泥浆输送等多个场景，不同工况下仅需更换对应材质的过流部件即可适配，无需改动整体结构。从三维建模的角度来看，该模型完整还原了泵体的所有装配关系，包括螺栓连接位置、密封件安装槽、轴承定位台阶、叶轮与泵盖的间隙位置，可直接用于结构校核、安装模拟、运维培训等场景，建模过程中所有配合面的尺寸公差均按照实际加工要求设置，装配干涉检查完全符合实际生产的装配要求，不存在虚拟建模的结构冲突问题。
