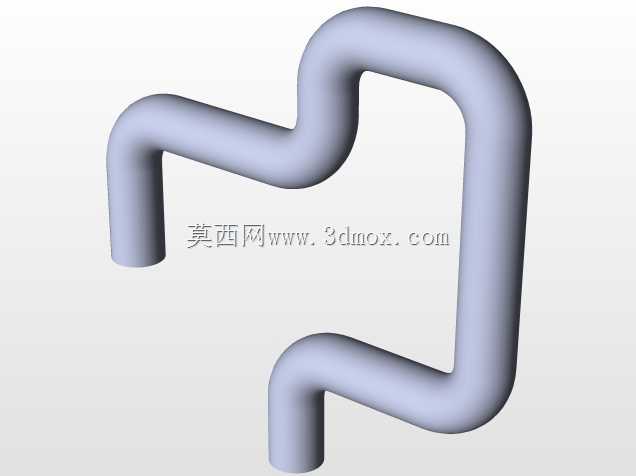

简易结构抽水机管路三维造型

　　在民用供水、小型农田灌溉、家装水循环这类对扬程要求不高、输送介质为常温清水的场景里，这类简化结构的抽水机管路造型，往往是方案验证阶段最常用的参考结构。很多刚接触流体管路设计的从业者容易陷入误区，觉得管路只要能连通进出口就满足使用要求，实际上弯管的曲率、弯折段的排布，直接影响管内流体的沿程阻力，甚至会因为局部涡流产生额外的振动与噪音，长期运行还会在弯折位置出现气蚀磨损，缩短整套抽水装置的使用寿命。这个造型里的连续弯折结构，并非随意绘制的形态，而是参考了紧凑型安装空间下的管路避让逻辑——很多小型抽水装置的安装位往往被预留在家居夹层、设备间边角、农田机井的窄小防护壳内，没有足够的直线排布空间，必须通过多段弯转来适配有限的安装边界，

　　同时还要保证管路的弯折半径不小于管径的1.5倍，避免流体在急转弯处出现流速骤降、压损过大的问题。从功能特性来看，这类管路作为抽水机的过流部件，内壁需要保持光滑连续的过渡，建模时特意做了等壁厚处理，弯折处没有出现截面畸变，这一点刚好匹配小功率抽水装置的使用需求：小功率泵的输出压头本身有限，任何额外的流道阻力都会直接降低抽水效率，甚至出现出水流量不足、无法正常抽吸高位水体的问题。设计这类管路结构的时候，首先要确定的是两端接口的安装基准，进水端需要和泵体的出水口做同轴配合，出水端要对接后续的输水软管或者硬管接头，两个接口的相对位置是由整套抽水设备的安装布局倒推出来的，中间的弯折段既要避让周边的电机外壳、固定支架、电控元件，

　　还要尽量减少弯折的总数量，每多一个90度弯折，就会增加相当于数倍直管长度的沿程阻力。从安装边界的角度考量，这个造型的外轮廓尺寸要严格控制在安装位的预留空间内，所有弯折段的外侧不能和周边的固定结构发生干涉，同时还要预留出至少5mm的安装操作间隙，方便后期对接紧固件、做密封缠绕处理。很多新手在建模这类弯管结构的时候，容易出现扫描特征失败、壁厚不均的问题，本质是绘制3D路径的时候没有做好相邻段的相切约束，导致弯折位置的曲率出现突变，不仅建模容易报错，实际生产出来的管路也会在曲率突变位置出现应力集中，承压的时候容易出现开裂渗漏。另外这类抽水机的管路材质一般选用PVC或者薄壁不锈钢，建模时的壁厚取值要匹配对应的材质特性，

　　PVC材质的壁厚可以稍厚，抵消安装时的受力变形，不锈钢材质的壁厚可以适当减薄，降低整体重量和材料成本。在实际的方案验证阶段，这类简化的管路模型不需要做太复杂的细节特征，比如接头的螺纹、外壁的加强筋都可以暂时省略，先把核心的流道走向、空间占位、接口位置验证清楚，确认和周边部件没有干涉、流道压损在允许范围内之后，再逐步补充细节特征，能大幅提升设计迭代的效率。还要注意的是，这类连续弯折的管路，安装时的固定点位置要选在弯折处的刚性段，不能把固定卡子装在直管段的中间位置，不然设备运行时的振动会让管路产生晃动，长期使用会让接口位置出现松动漏水。对于小型抽水装置来说，管路的排布还要考虑后期的维护便利性，比如弯折段不能挡住泵体的注水口、排水螺塞，不然后期检修排残水、更换密封件的时候，还要额外拆卸管路，增加维护工作量。很多人觉得抽水机的核心是泵体和电机，管路只是配套的附属部件，实际上在紧凑型安装场景里，管路的设计合理性直接决定了整套设备能不能顺利装到预留位置，也直接影响实际的抽水效率，不少现场安装出现的问题，本质都是前期建模验证的时候没有把管路的空间占位、弯折曲率、安装间隙考虑到位，导致现场要临时切割管路、调整接头位置，既浪费材料也耽误安装进度。
