法兰连接手动截止阀三维设计模型

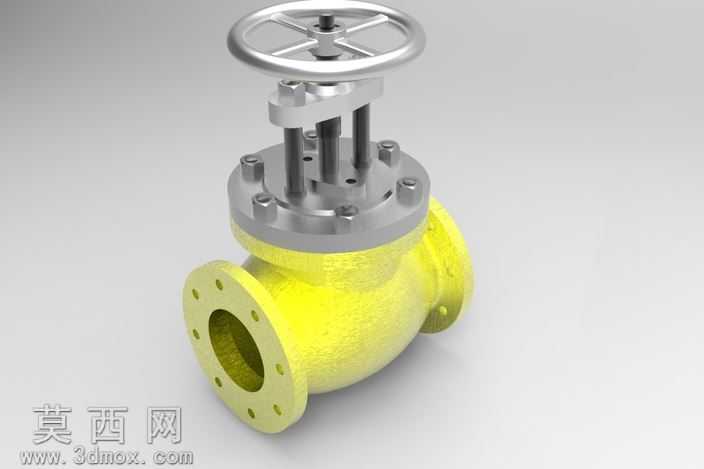

本模型为法兰连接式手动截止阀，采用三维建模软件完成全参数化设计，整体结构还原工业级截止阀的真实装配逻辑，可清晰呈现阀门各部件的配合关系与运作原理。建模过程中严格遵循机械设计标准，对阀体、阀盖、阀杆、阀瓣、手轮、法兰密封面等核心部件进行了精细化建模，所有零件的尺寸公差、装配间隙均参考通用工业阀门设计规范设定，保证模型结构的合理性与工程参考价值。渲染阶段采用金属与漆面材质分层处理：手轮、阀杆、阀盖紧固件等金属部件赋予哑光不锈钢材质，还原金属部件的磨砂质感与金属光泽，阀体部分采用亮黄色工业漆面材质，模拟铸钢阀体喷涂防锈漆后的真实视觉效果，法兰密封面做了精加工金属面的质感区分，突出密封部位的加工精度。模型完整还原了截止阀的内部流道结构，阀体采用S型流道设计，可清晰展示介质在阀腔内的流动路径，阀瓣与阀座的密封配合结构做了细节刻画，能直观呈现阀门关闭时的密封状态。手轮与阀杆的螺纹传动结构、阀杆的密封填料结构、阀盖与阀体的螺栓连接结构均做了完整建模，可通过模型拆解查看各部件的装配关系，清晰展示手动旋转手轮带动阀杆升降、从而驱动阀瓣实现阀门启闭调节的运作逻辑。该模型可用于管道系统设计选型参考、阀门结构教学演示、工业场景三维可视化搭建等场景，模型细节丰富，结构严谨，各部件可单独编辑导出，能够满足不同场景下的使用需求，为阀门相关的设计、教学、展示工作提供精准的三维数字参考。
