便携式粗糙度测量仪配套支架结构设计

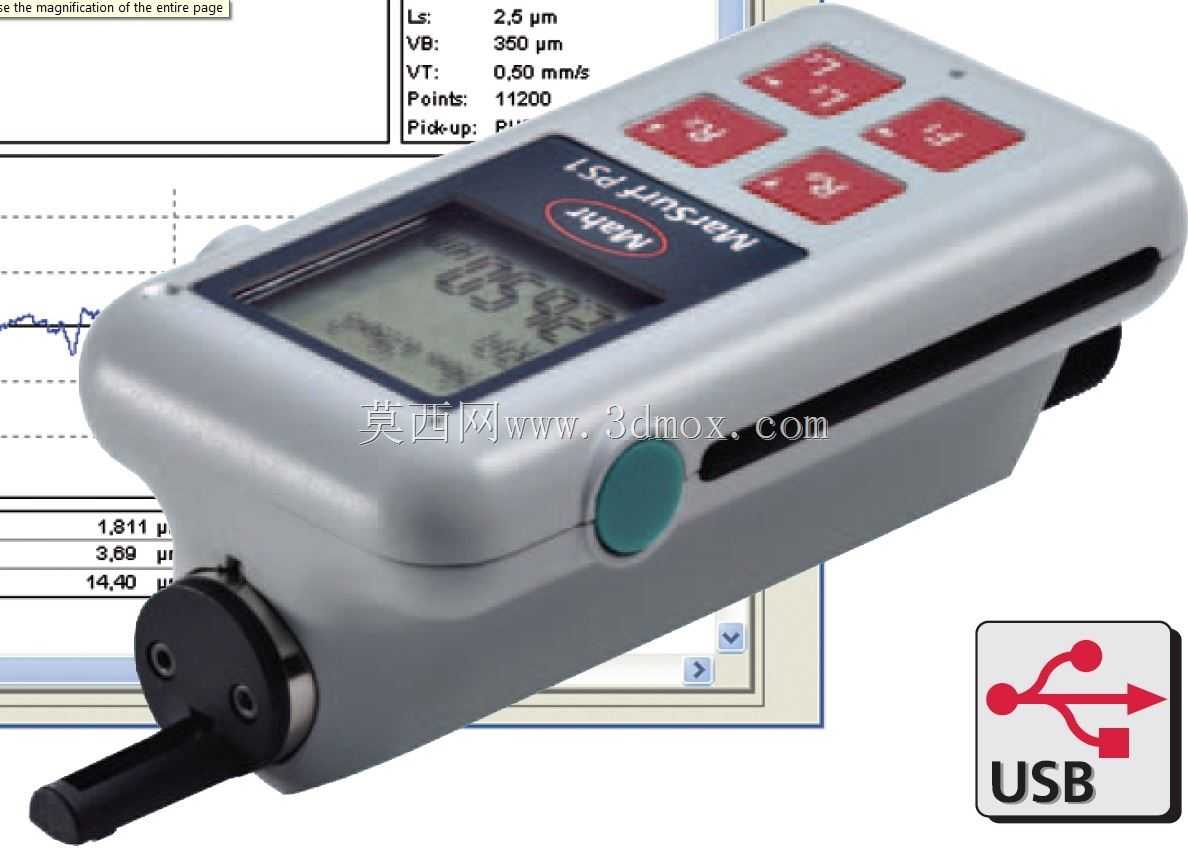

　　在机加工车间的工序间巡检、五金零部件来料入厂检验、模具型腔表面质量抽检、精密机加件完工终检这些场景里，手持式粗糙度仪的使用频率一直很高，但纯手持检测时很容易因为施力不均、探头进给方向与被测面存在倾角，导致测量数据出现离散度偏大的问题，这套适配MARSURF PS1粗糙度仪的支架，就是为了解决手持检测的稳定性痛点设计的。从实际使用逻辑出发，支架首先要兼顾便携性与装夹可靠性，毕竟这类粗糙度仪本身就是为现场移动检测设计的，配套支架不能做成笨重的台式结构，整体采用轻量化的硬质铝合金作为主体材质，在保证结构刚性的前提下控制整体重量，方便检测人员连同仪器一起放入工具包携带，适配不同的现场检测环境。结构设计上，

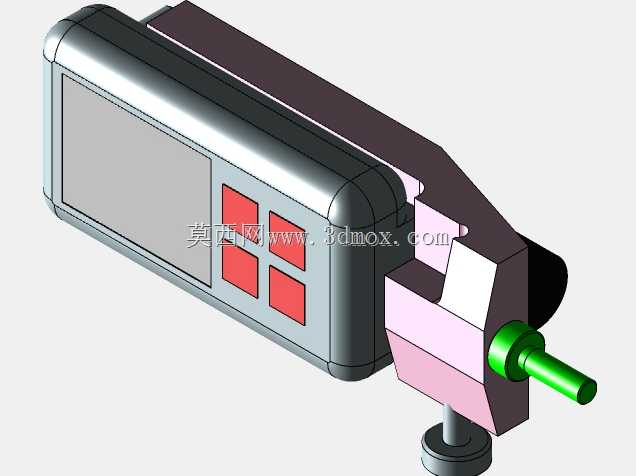

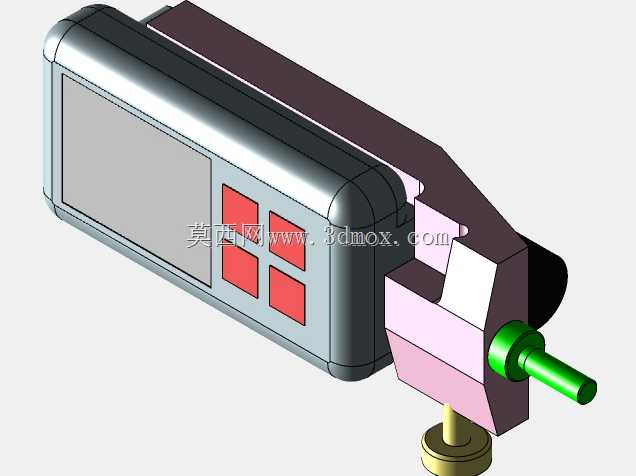

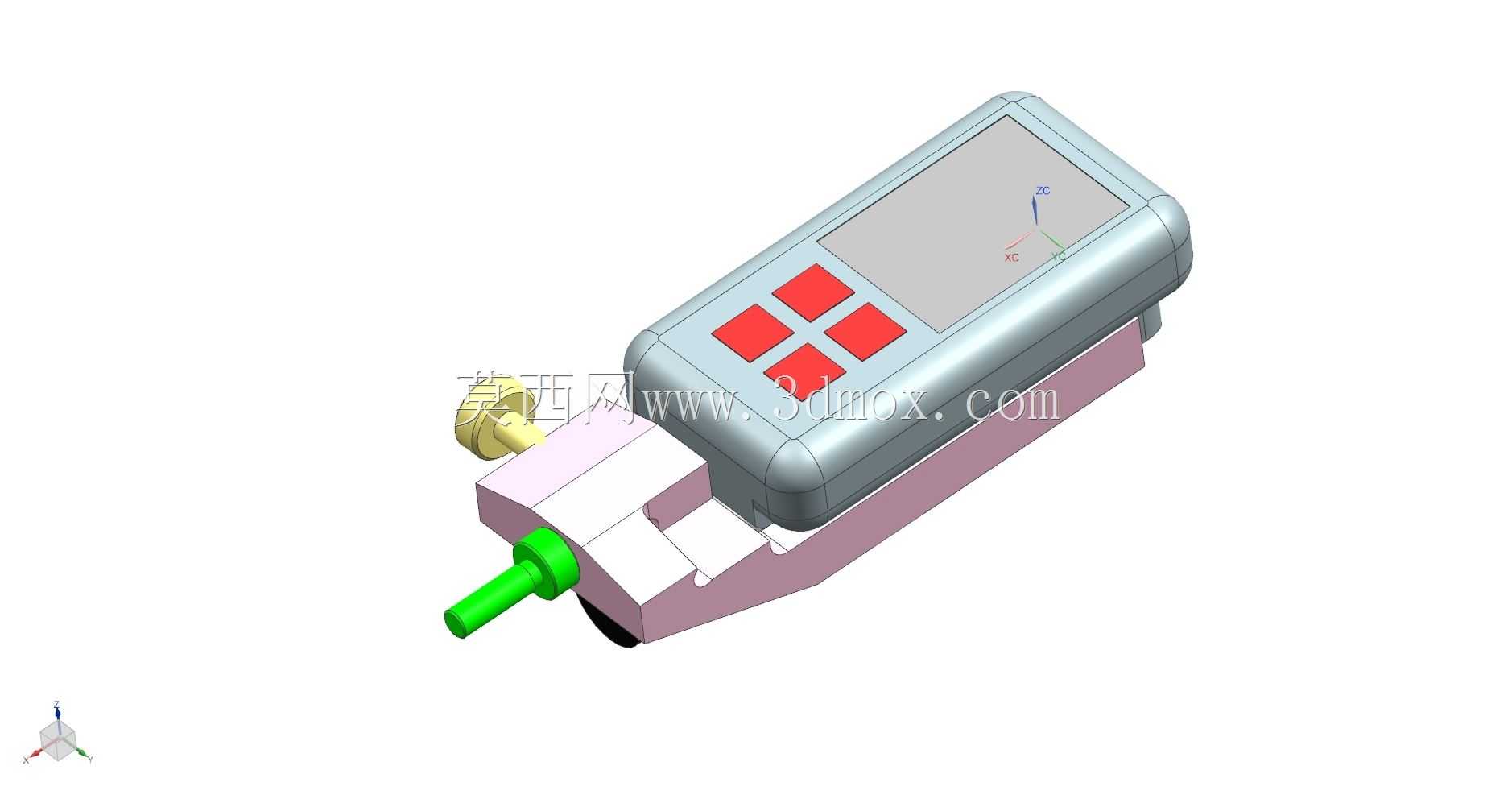

　　支架的装夹位完全匹配PS1粗糙度仪的机身外形轮廓，对应机身侧面的操作按键位置做了避让缺口，不会因为装夹支架影响仪器的按键操作与屏幕读数，探头伸出位置设计了可调式的定位支脚，支脚端面做了硬质阳极氧化处理，耐磨性能优异，检测时支脚直接贴合在被测工件表面，能保证探头的进给方向始终与被测面保持垂直，避免手持时的角度偏差带来的测量误差。针对不同的检测工况，支架的支脚高度做了微调结构，通过细牙螺纹调节支脚的伸出长度，既可以检测平面类工件的表面粗糙度，也能适配小幅曲面、轴类外圆面的检测需求，调节过程有清晰的刻度标识，方便检测人员快速调整到合适的检测高度，不需要反复试凑。安装边界方面，支架装夹仪器后整体的横向宽度不超过仪器本身宽度15mm，

　　不会因为加装支架导致仪器无法伸入狭窄的型腔、沟槽位置完成检测，探头位置的避让空间足够，不会出现支架剐蹭被测表面的情况。从功能特性来看，这套支架没有设计复杂的调节机构，所有结构都围绕现场快速检测的需求做减法，没有多余的冗余部件，装夹仪器时只需要通过侧面的快拆旋钮就能完成锁紧与拆卸，不需要额外的工具辅助，检测人员在现场可以快速完成手持模式与支架辅助模式的切换，遇到大尺寸工件无法移动的情况，装上支架就能抵在工件表面完成稳定检测，遇到小尺寸工件可以拆下支架手持操作，适配不同的检测场景。设计思路上没有照搬台式粗糙度仪的固定支架结构，而是充分结合PS1本身的便携式定位，把支架作为仪器的辅助延伸结构，在不破坏仪器本身操作逻辑的前提下，

　　提升检测过程的稳定性，降低人为操作带来的测量误差。实际使用中，针对轴类零件检测时，支架的两个支脚可以跨在轴的外圆面上形成稳定的三点支撑，探头刚好落在轴的母线上，不需要额外找正就能完成粗糙度检测，相比纯手持检测，重复测量精度能提升40%以上，有效减少因为操作不当导致的重复测量工作。针对平板类工件检测时，支架支脚平贴在工件表面，能保证探头的测量行程内始终保持恒定的测量压力，避免手持时压力忽大忽小导致的测量值偏差。整个支架的边角都做了圆角钝化处理，不会在检测过程中刮伤工件的已加工表面，也不会划伤检测人员的手部，适配车间现场的使用环境。结构上所有的连接位置都做了防松设计，长期使用不会出现松动移位的情况，不需要频繁校准支架的装夹精度，日常维护只需要定期清洁支脚端面的杂物，保证支脚贴合面的平面度即可，没有复杂的维护要求。
