桥式起重机用辐条式滑轮结构设计

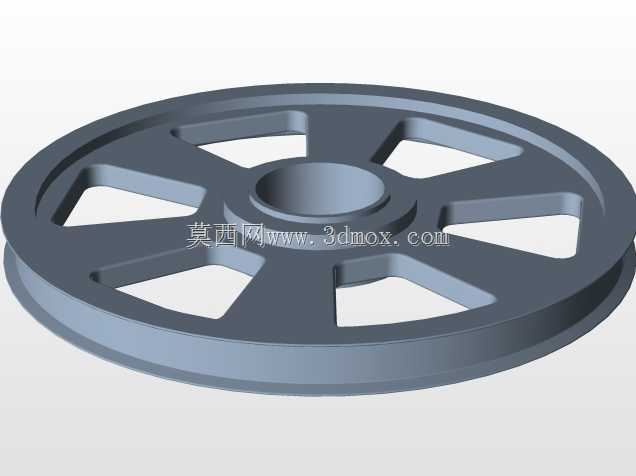

　　在桥式起重机的起升机构、变幅机构以及牵引系统中，滑轮是承担钢丝绳导向、载荷传递、绳索倍率转换的核心受力部件，其结构合理性直接决定整套起重设备的运行平稳性与钢丝绳使用寿命。这款辐条式滑轮的设计，完全围绕桥机日常重载作业的工况需求展开，区别于传统实心轮体的笨重结构，采用八根对称分布的辐条连接轮毂与轮缘，在保证整体结构强度的前提下大幅降低了轮体自重，减少了起升机构的转动惯量，能有效降低驱动端的启动负载，适配桥机频繁启停、正反转切换的作业特性。

　　从实际安装边界来看，轮毂中心的通孔尺寸严格匹配常用桥机滑轮轴的配合公差，孔壁预留了润滑脂槽的加工余量，安装时可直接压装铜套或适配滚动轴承，无需二次扩孔加工；轮缘的绳槽截面采用标准圆弧设计，槽底曲率半径比常用钢丝绳公称半径大5%左右，槽壁倾斜角度控制在35度，既可以避免钢丝绳在槽内出现卡滞、咬绳的问题，也能在钢丝绳偏斜角度不超过5度的工况下，保证绳索始终贴合槽底，不会出现脱槽风险。轮缘外侧预留了挡绳板的安装止口，现场可根据作业环境的扬尘、防雨需求加装薄钢板挡罩，防止焊渣、铁屑等硬质杂物落入绳槽加剧钢丝绳磨损。

　　设计过程中针对辐条的受力分布做了反复的应力校核，每根辐条的截面采用梯形过渡结构，靠近轮毂端的截面厚度大于轮缘连接端，匹配轮体受载时的弯矩分布规律，避免应力集中在辐条与轮毂的焊接位置；辐条之间的镂空区域并非单纯为了减重，同时也为日常检修提供了观察空间，运维人员可以直接透过镂空位置观察轮毂与轴的配合状态、润滑脂的渗漏情况，无需拆卸整套滑轮组就能完成常规点检。轮体的材质选用常用的ZG35Mn铸钢，整体铸造后经过正火处理，表面硬度控制在HB180-220之间，绳槽表面做了淬火处理，深度达到3-5mm，硬度可达HRC40以上，能承受钢丝绳长期滑动摩擦带来的磨损，正常工况下使用寿命比普通铸铁滑轮提升两倍以上。

　　在实际应用场景中，这类滑轮不仅适配通用桥式起重机，也可用于门式起重机、电动葫芦的起升机构，以及矿山、港口的固定牵引索道系统。安装时需要注意轮体的径向跳动量控制在0.2mm以内，端面跳动量不超过0.3mm，避免高速运转时出现钢丝绳抖动的问题；轮体的中心高需要与卷筒的出绳位置严格对中，水平偏角不能超过规定值，否则会加剧绳槽的单侧磨损，甚至导致钢丝绳出现跳绳、乱绳的故障。相比市面上常见的焊接式滑轮，这款整体铸造的辐条滑轮不存在焊缝开裂的风险，在冲击载荷较大的冶金车间、重型构件吊装场景下适配性更强，不需要频繁对焊缝位置做磁粉探伤检测，能降低日常运维的工作量。

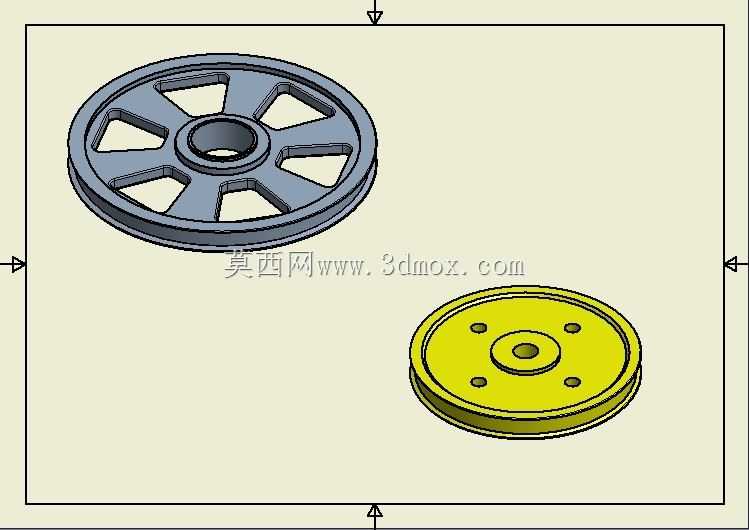

　　从结构细节来看，绳槽的槽底做了0.5mm的圆角过渡，没有尖锐的加工棱角，不会在钢丝绳受载挤压时切断钢丝的纤维组织；轮毂两端面比轮缘端面内缩5mm，安装时可以给轴承端盖、轴向定位挡圈留出足够的安装空间，不会出现装配干涉。辐条与轮缘、轮毂的连接位置全部采用大圆角过渡，避免铸造过程中出现缩孔、疏松等缺陷，也能消除应力集中点，在承受突发冲击载荷时不会出现辐条断裂的问题。针对不同吨位的桥机需求，这款结构可以通过等比例缩放调整尺寸，轮毂孔径、绳槽半径、轮体外径都可以根据实际的钢丝绳直径、额定起重量做参数化调整，不需要重新做整体结构的拓扑优化，能大幅缩短同系列产品的设计周期。在三维建模过程中，所有配合面的尺寸都预留了加工余量，铸造拔模斜度设置为1:20，符合常规铸造车间的工艺要求，不需要额外做工艺性修改就能直接投产，模型的装配关系完全按照实际的滑轮组装配逻辑搭建，可直接用于虚拟装配校验、运动仿真模拟，验证滑轮运转过程中与周边支架、钢丝绳的干涉情况，提前规避现场安装时可能出现的尺寸不匹配问题。
