椭圆形金属食品罐封装结构设计

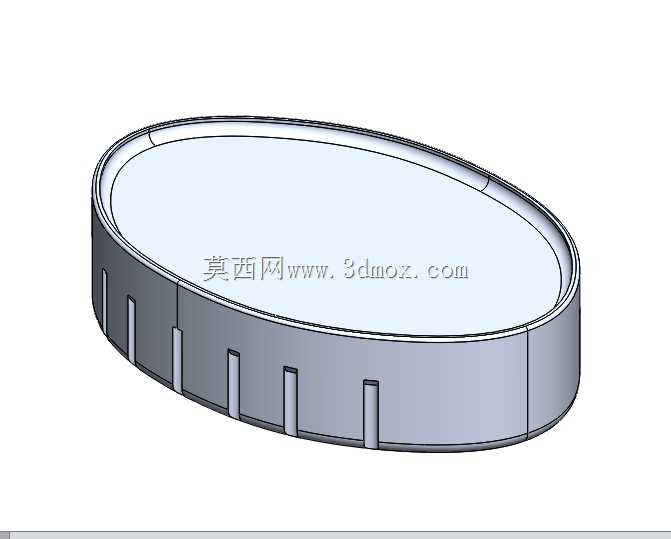

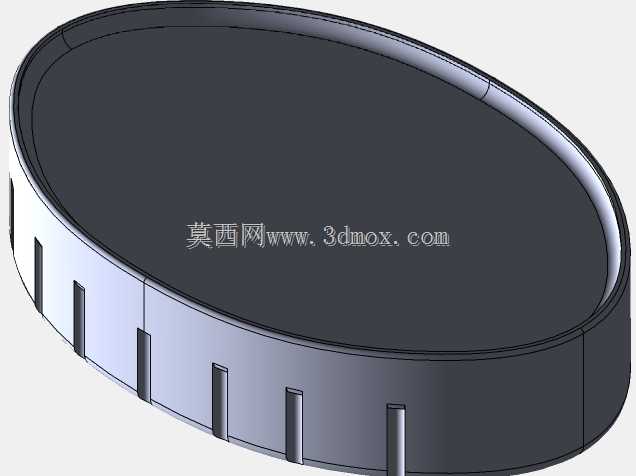

　　在食品加工封装产线的实际应用场景中，这类椭圆形罐体结构主要适配水产类预制食品的封装需求，区别于常规圆形罐体，椭圆截面的造型在货架陈列时具备更高的空间利用率，同层货架可排布的产品数量较圆形罐提升约18%，同时椭圆造型更贴合手握持的受力曲线，终端用户开启与取用内容物时的操作便利性更优。从实际用途来看，该罐体属于食品封装环节的核心承载部件，需要配合卷封压合设备完成罐身与罐盖的密封连接，侧壁均匀分布的竖向加强筋结构，是设计阶段针对薄壁金属罐体抗变形能力做的针对性优化——当罐体经过高温灭菌工序时，内部介质受热膨胀产生的内压会均匀作用于罐体内壁，竖向筋条可将局部应力沿罐体轴向传导分散，避免罐身出现鼓胀变形影响密封可靠性，同时在仓储堆码过程中，筋条结构也能提升罐体径向的抗挤压能力，降低多层堆码时下层罐体被压溃的风险。

　　设计思路上，首先围绕封装设备的适配边界做基准定位，卷封工位的卡盘定位槽为椭圆仿形结构，因此罐体的椭圆长轴、短轴尺寸公差需要控制在±0.1mm范围内，才能保证卷封过程中罐身与罐盖的同轴度，避免出现卷边咬合不匀导致的密封泄漏问题。罐体侧壁采用薄壁金属板材卷制成型，接缝处采用电阻焊工艺连接，焊后打磨平整保证外壁光滑无凸起，避免后续贴标工序出现标签褶皱、翘边的问题。侧壁的竖向加强筋采用冲压成型工艺，筋条的深度、宽度以及排布间距经过反复校核：筋条过深会导致冲压位置板材减薄量超标，灭菌过程中容易出现应力开裂；筋条过浅则无法起到足够的加强作用，堆码受压时容易出现失稳变形；最终确定的筋条参数可保证罐体在承受0.15MPa内压时无永久变形，堆码3层总载荷12kg时罐身椭圆度变化量不超过0.2mm。

　　从安装与适配边界来看，该罐体的卷封配合面位于罐体上口的翻边位置，翻边的角度、圆角半径以及平面度直接决定卷封质量，翻边角度设计为95°，圆角半径控制在0.8mm，既可以保证卷封时盖体的密封胶能够充分填充咬合间隙，又能避免翻边位置出现应力集中导致的开裂。罐体的高度方向尺寸需要配合内容物的装填量做匹配，同时预留出罐盖卷封后占用的高度空间，保证整体成品高度符合外包装箱的内尺寸要求，避免装箱时出现高度超差无法合盖的问题。另外椭圆截面的长轴端曲率半径较小，卷封过程中该位置的卷封轮进给速度需要做相应的参数补偿，保证整个椭圆周圈的卷边紧度一致，这也是罐体外形尺寸设计时需要同步给设备调试端的核心参数，避免出现长轴位置卷封过松、短轴位置卷封过紧导致的密封失效或者罐盖涂层破损问题。

　　在实际产线适配过程中，这类椭圆罐体的输送导轨也需要做对应的仿形设计，保证罐体在输送过程中不会出现旋转偏移，进入卷封工位时的角度偏差控制在±2°以内，才能保证卡盘能够顺利抓取定位。罐体底部的内卷边结构一方面可以避免底部锋利的板材边缘划伤操作人员或者外包装，另一方面也能提升罐体放置时的稳定性，在光滑的包装台面上不会出现打滑移位的问题。针对水产类罐头的内容物特性，罐体的内壁涂层需要具备耐盐、耐油脂腐蚀的能力，结构设计时所有内壁转角位置都采用大圆角过渡，避免内容物残留导致的局部腐蚀问题，同时圆角过渡也能提升板材冲压成型时的流动性，减少成型过程中的开裂风险。
