五缸星型径向活塞发动机结构展示

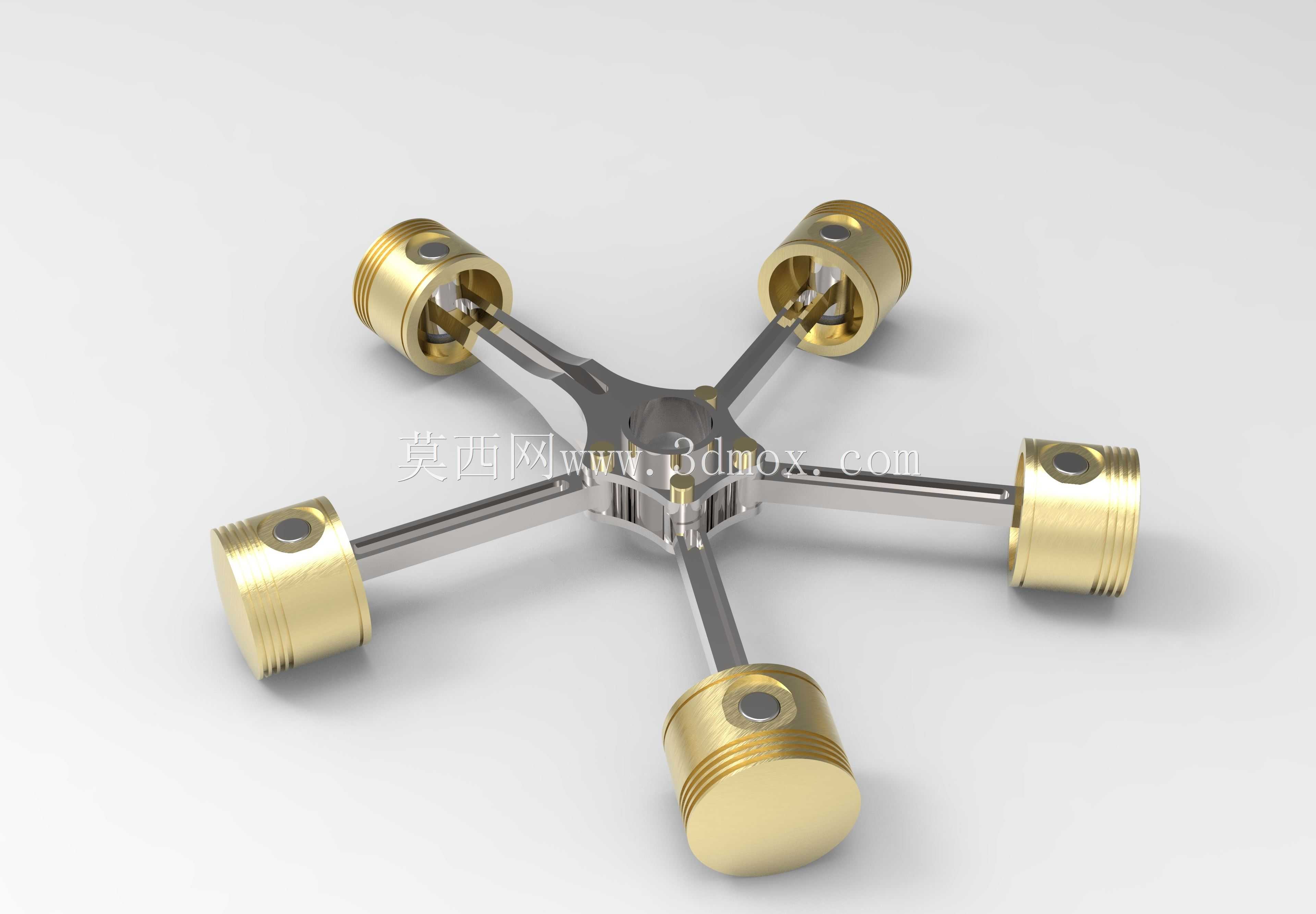

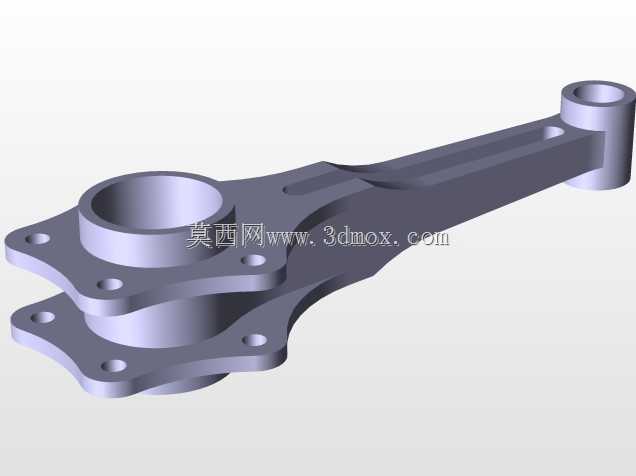

　　本次呈现的五缸径向发动机结构，在轻型通航动力、小型应急发电机组、早期航空活塞动力场景中有着长期的应用积累，这类布局的动力装置凭借周向均匀布置的气缸结构，能在较小的整机轴向尺寸下实现更大的排量输出，相比同排量直列发动机，其曲轴长度可缩短40%以上，整机迎风面的散热条件也更具优势，不需要布置复杂的液冷管路即可依靠迎面气流完成气缸散热，在轻量化动力场景中能有效降低整备重量。从结构功能来看，五个活塞组件沿曲轴中心呈72度夹角均匀分布，每个活塞通过分体式连杆与中心曲柄销连接，其中主连杆直接铰接在曲柄销上，其余四个副连杆通过铰接销固定在主连杆的大端凸缘上，这种结构能保证各气缸的做功行程按固定相位差依次触发，

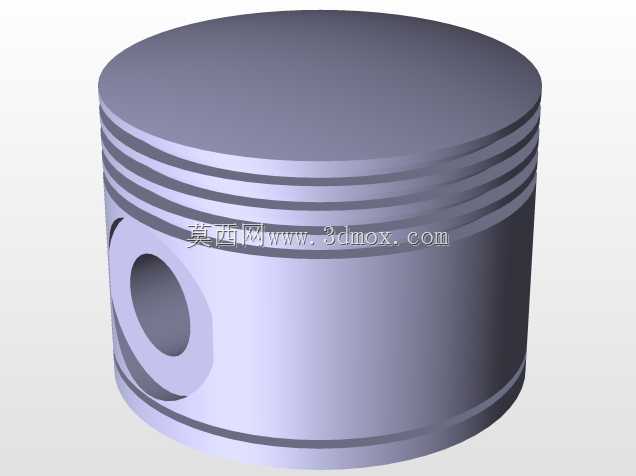

　　曲轴每旋转72度即可完成一个气缸的做功冲程，动力输出的扭矩波动远小于同缸数直列发动机，运转平顺性更优，不需要配备大质量的飞轮即可稳定输出动力。设计过程中首先要确定的是曲柄回转半径与连杆长度的比值，这个参数直接决定活塞的侧推力大小与气缸套的磨损速率，常规径向发动机的连杆回转半径比控制在1/3.5到1/4之间，既可以避免活塞在下止点时出现连杆与气缸下沿的运动干涉，也能将活塞对缸壁的侧压力控制在材料许用应力范围内。活塞采用铝合金材质加工，头部设置两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧。每个活塞的销孔采用偏心布置，偏心量控制在1到1.5毫米之间，

　　可在活塞越过上止点时改变侧推力的换向时机，降低活塞敲缸的异响与磨损。气缸体采用周向独立安装的结构，每个气缸通过法兰面与中心曲轴箱连接，安装时需要保证各气缸的轴线精准交汇于曲轴的回转中心，位置度公差需控制在0.02毫米以内，否则会出现连杆运动卡滞、活塞偏磨的问题。曲轴采用单曲柄销结构，相比多曲柄销的直列发动机曲轴，其加工难度大幅降低，整体刚性也更好，能承受更高的爆发压力冲击。曲轴前端布置动力输出法兰，可直接连接螺旋桨减速器或者发电机输入轴，后端则集成正时齿轮与润滑油路接口，负责驱动配气机构与输送压力润滑油到各运动摩擦副。安装边界方面，这类五缸径向发动机的整机径向尺寸通常控制在600毫米以内，轴向尺寸不超过300毫米，

　　安装支点沿曲轴箱周向均匀布置三个固定点位，可适配轻型飞机的发动机架、小型发电机组的底座安装需求，安装时需要预留出气缸周围至少50毫米的散热气流通道，避免出现局部散热不良导致的气缸过热问题。日常维护场景中，这种星型布局的发动机可以在不拆解整机的情况下单独更换单个气缸与活塞组件，维护成本远高于直列发动机？不对，是远低于同功率级别的直列液冷发动机，在野外作业场景下的可维护性优势十分突出。结构建模过程中需要重点验证各运动部件的运动间隙，包括活塞在上止点时与气缸盖的燃烧室间隙、连杆摆动时与曲轴箱内壁的间隙、相邻气缸的连杆在运动过程中是否存在干涉，这些间隙值通常需要预留0.8到1.2毫米的安全余量，既要避免热膨胀后出现运动卡滞，也要防止间隙过大导致的异响与机油消耗过高。润滑油路采用中心供油结构，压力机油从曲轴中心的油道进入，通过曲柄销上的油孔分配到各连杆轴承处，再通过连杆内部的油道输送到活塞销位置，实现全压力润滑，不需要额外布置复杂的外部机油管路，进一步降低了整机的故障点。
