星型布局活塞连杆曲轴组合结构

　　这套径向排布的活塞连杆动力结构，最早在航空活塞动力领域得到大规模应用，早年螺旋桨动力飞机受机头迎风面积限制，需要在极小的径向空间内布置多缸做功单元，相比直列、V型布局，同排量下径向结构的轴向尺寸能压缩40%以上，曲轴长度大幅缩短，整机转动惯量分布更均匀，非常适合直接驱动前置螺旋桨，省去复杂的减速传动机构。除航空领域外，这类结构也在小型固定式发电机组、农用机械动力头、老式摩托竞速动力单元上有过应用，其紧凑的径向外形不需要预留长缸体的布置空间，对安装位的轴向长度要求极低，适合空间局促的动力输出场景。

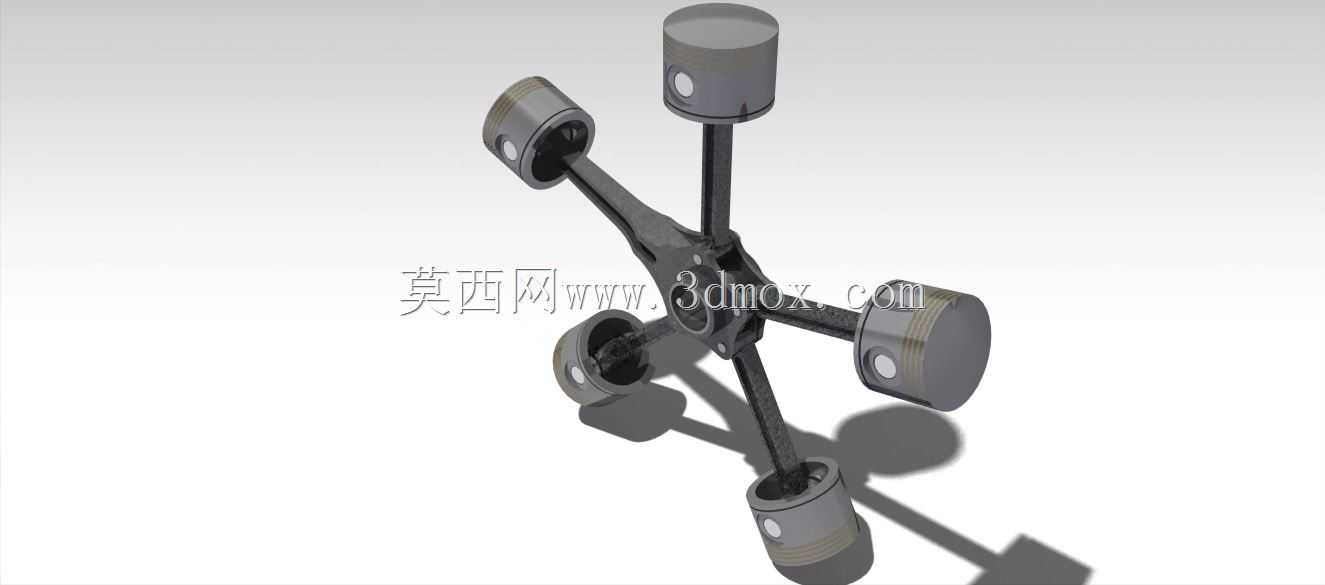

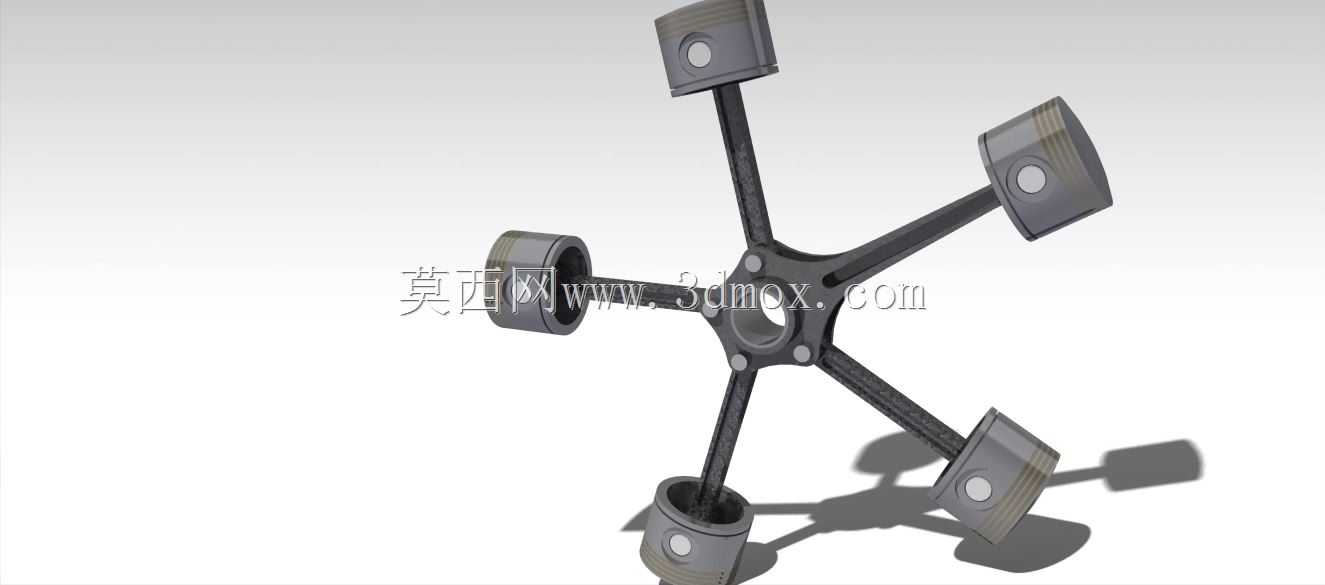

　　从功能特性来看，这套结构采用五缸圆周等分布局，每一组活塞都通过独立的连杆与中心曲轴的曲柄销铰接，做功行程沿圆周依次错开，曲轴每旋转72度就有一个气缸进入做功冲程，动力输出的平顺性远优于同缸数的直列结构，不需要额外加装大质量的平衡轴就能抵消大部分一阶往复惯性力。活塞部分采用了标准的内燃机活塞结构，顶部预留了燃烧室凹坑结构，环槽位置对应气环、油环的安装位，活塞销座与连杆小头通过活塞销铰接，连杆采用工字型截面设计，在保证抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷。中心曲轴采用单曲柄销设计，所有连杆大头都铰接在同一曲柄销上，相比多曲柄销的直列发动机曲轴，加工难度大幅降低，同心度更容易保证，运转时的轴系跳动量更小。

　　设计过程中首先要确定的是气缸中心的分布圆直径，这个尺寸直接决定了整机的径向安装边界，分布圆过小会导致相邻气缸的外壁发生干涉，活塞运动到下止点时连杆会与相邻气缸的缸套发生碰撞，分布圆过大则会让整机径向尺寸超标，失去紧凑布局的优势。设计时需要先根据单缸排量确定活塞直径、活塞行程，再结合连杆长度计算曲柄销的回转半径，通过运动仿真反复校核活塞在上止点、下止点以及任意转角位置时，连杆与相邻缸体、相邻连杆之间的最小间隙，保证冷态、热态工况下都不会出现运动干涉。活塞销的偏移量也是设计中的关键参数，适当的活塞销偏移可以减少活塞换向时对缸壁的敲击噪音，降低缸套的偏磨概率，但偏移量过大会导致连杆小头的受力恶化，加速衬套磨损。

　　安装边界方面，这套结构的径向最大尺寸由活塞处于外止点时的活塞外壁直径决定，轴向尺寸则由曲轴两端的输出轴、轴承安装位的长度决定，安装时需要保证中心曲轴的轴线与被驱动部件的输入轴轴线同轴度误差控制在0.05mm以内，避免运转时出现附加弯矩导致曲轴弯曲疲劳。缸体的安装法兰沿圆周分布在各气缸的外侧，安装孔的位置度公差需要控制在0.1mm以内，保证各缸的轴线都能准确交汇于曲轴的中心轴线，避免活塞在缸套内出现偏磨。连杆大头的轴瓦间隙需要根据运转时的最高转速、润滑油粘度调整，间隙过小容易出现烧瓦抱轴，间隙过大则会导致机油压力不足，加剧运动部件的磨损。

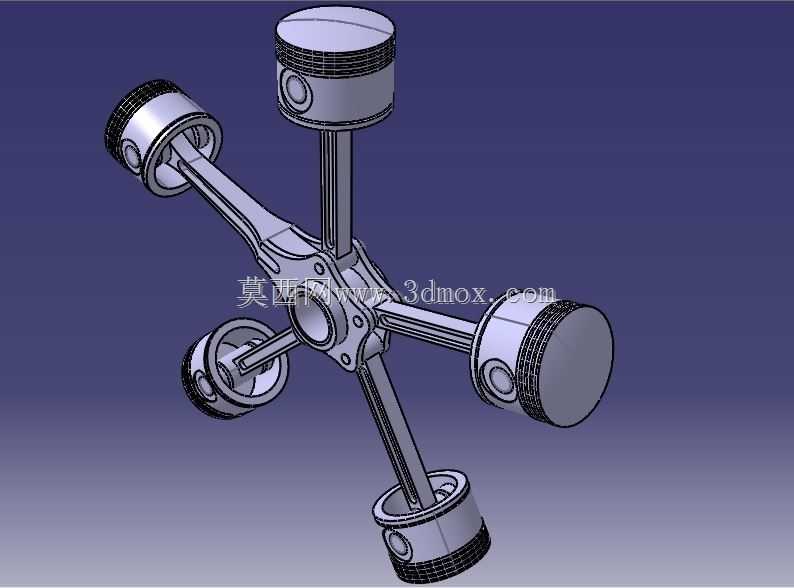

　　从结构细节来看，这套模型完整还原了活塞、活塞环槽、连杆、曲轴曲柄、平衡块的所有结构特征，没有做过度的简化处理，活塞内部的加强筋、连杆大头的剖分面定位结构、曲轴上的润滑油道预留位置都有清晰的体现，能够直接用于运动仿真演示、结构受力分析，也可以作为同类径向动力结构设计的参考原型，帮助设计人员快速理解径向发动机的运动原理，校核不同缸数、不同排布角度下的机构运动特性，缩短同类产品的开发周期。
