变速箱斜齿轮轴传动组件结构设计

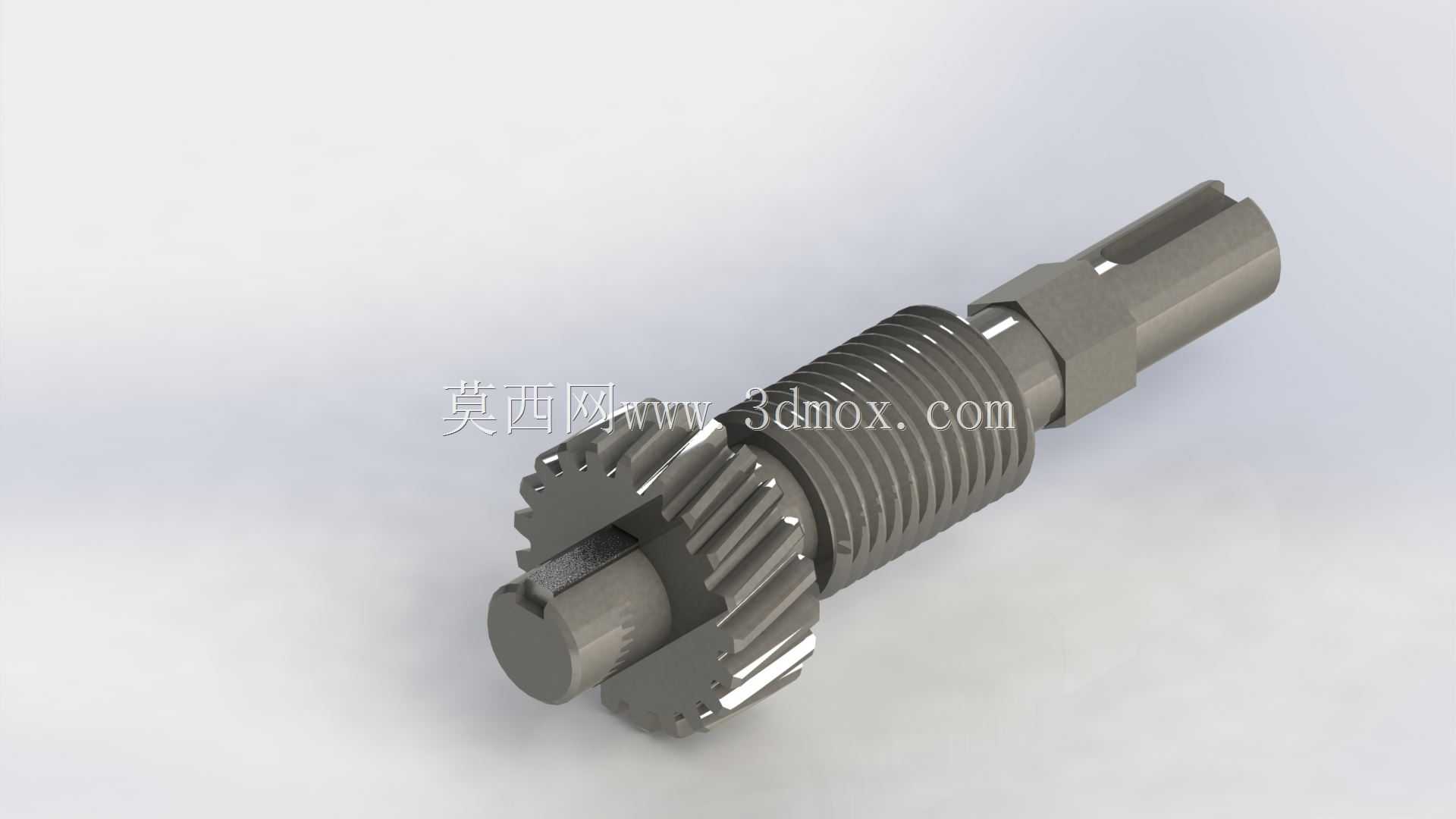

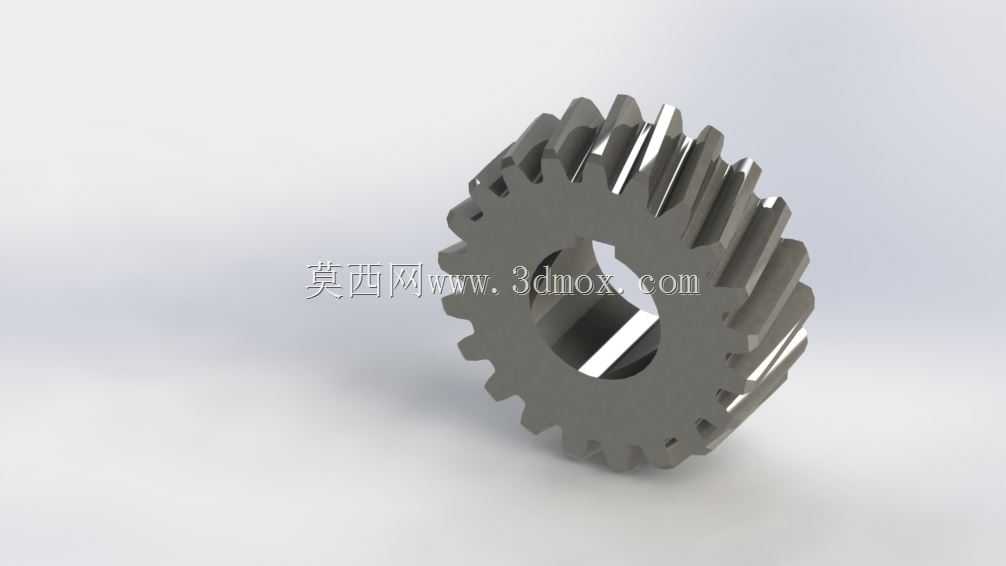

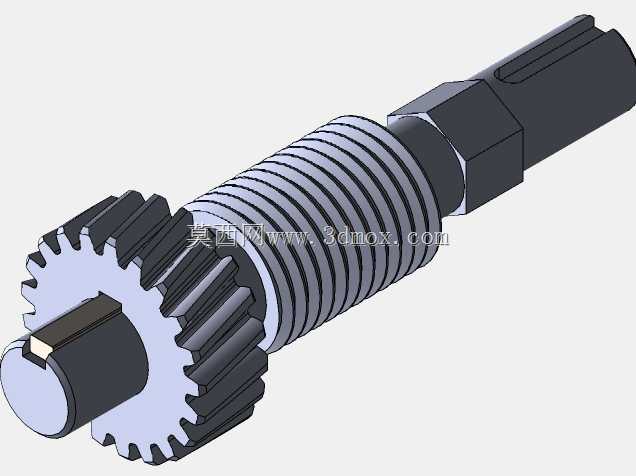

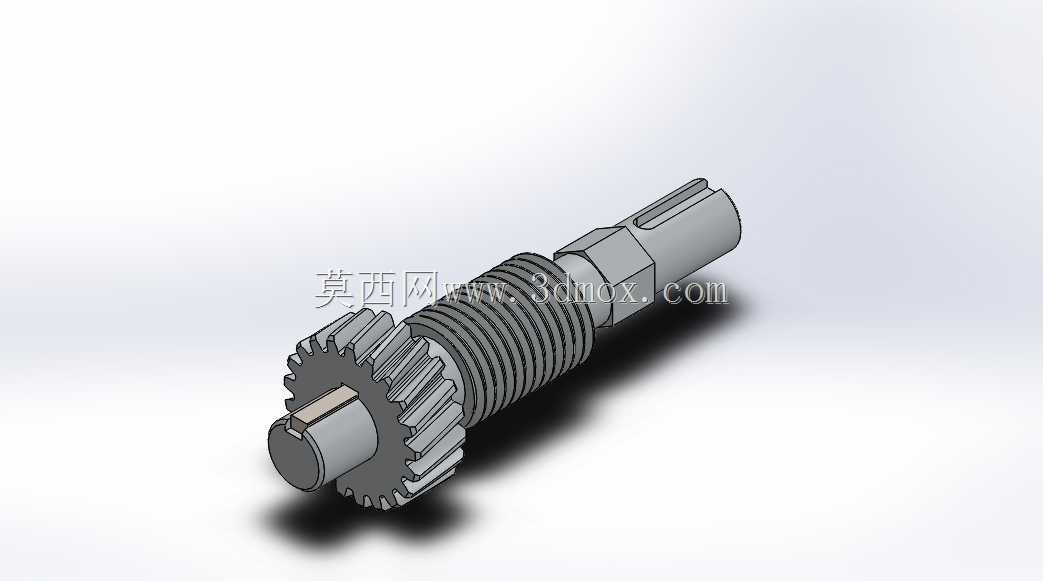

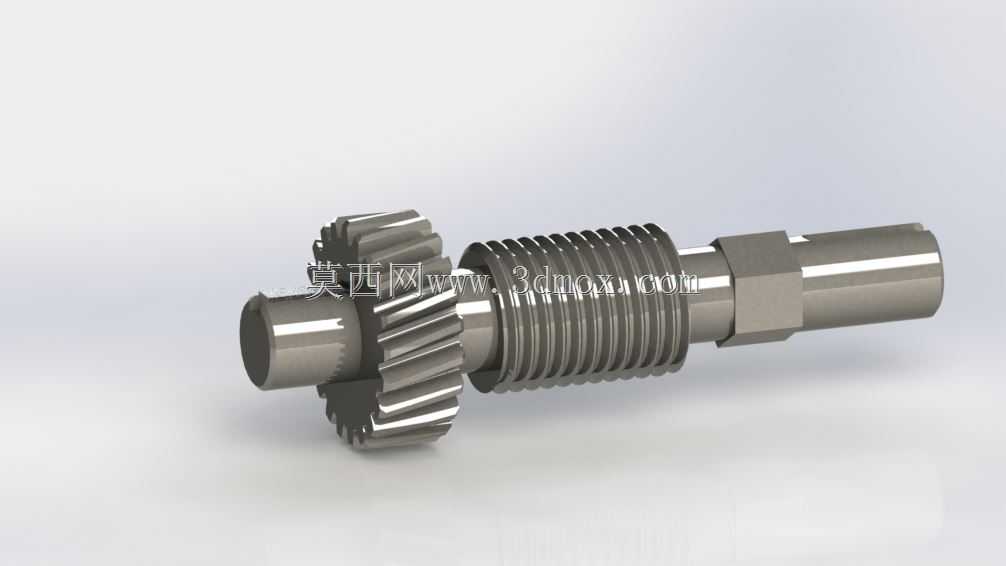

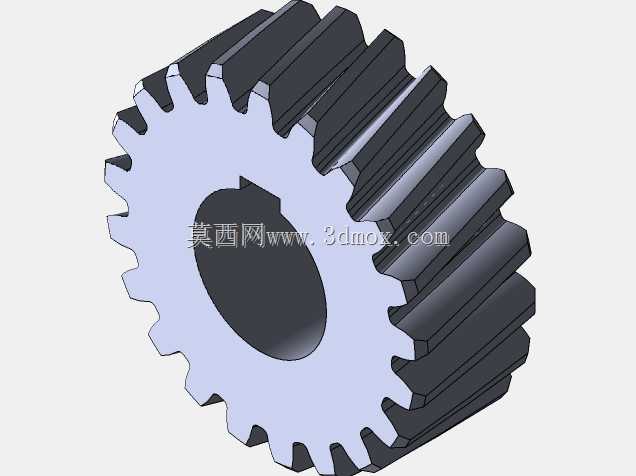

　　这款带斜齿的齿轮轴组件，主要应用在手动变速箱的动力传递路径中，作为输入级与中间级之间的核心传动载体，承担着扭矩传递、转速匹配的核心作用，在乘用车手动挡变速箱、小型工程机械变速机构中都能见到这类结构的应用。从实际装车场景来看，这类零件安装在变速箱壳体的轴承座孔内，两端通过轴承实现径向定位，轴段上的螺纹结构用于锁紧轴承内圈或者同步器组件，六角方台则是装配时的施力部位，方便安装过程中夹持固定，避免轴体跟转影响装配精度。斜齿部分采用M32公制模数，螺旋角设置为12度20分，相比直齿结构，斜齿啮合时的重合度更高，传动过程中齿面接触是渐进式的，能有效降低传动噪音，减少换挡过程中的齿轮冲击，同时提升齿面的承载能力，适合变速箱频繁变转速、

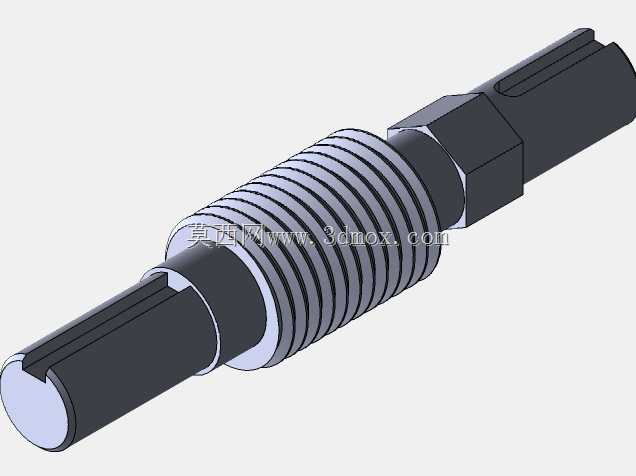

　　变载荷的工作工况。设计过程中，首先要匹配变速箱的传动比要求，确定斜齿的齿数、模数与螺旋角参数，保证啮合时的齿侧间隙在合理范围内，避免热胀后出现卡滞，同时也要控制齿向误差，保证全齿宽范围内的接触斑点符合装配要求。轴段的直径变化是根据受力分布来确定的，齿轮安装位置的轴径最大，承担扭矩传递的主要载荷，往两端延伸的轴段依次缩小，适配轴承、密封件、锁紧螺母的安装尺寸，螺纹段的公差选用中等精度配合，保证锁紧后的预紧力符合要求，不会在长期交变载荷下出现松脱。从安装边界来看，整个轴组件的轴向尺寸需要匹配变速箱壳体的内腔宽度，两端轴承的安装轴颈公差要符合轴承内圈的配合要求，通常采用过渡配合保证定位精度，斜齿部分的齿顶圆直径要预留足够的壳体间隙，

　　避免转动时与壳体内壁或者其他相邻传动件发生干涉。这类零件的加工通常采用锻造毛坯，经过粗车、精车、滚齿、热处理、磨轴颈、磨齿等多道工序，热处理后的齿面硬度需要达到设计要求，保证长期啮合下的耐磨性，轴颈部分的粗糙度要控制在合理范围，降低轴承运转时的磨损速率。在实际传动过程中，发动机输出的扭矩通过离合器传递到该轴的输入端，经过斜齿与中间轴齿轮的啮合，将动力传递到下一级传动机构，斜齿产生的轴向力会通过两端的轴承传递到变速箱壳体上，因此在轴承选型时也需要考虑轴向载荷的承载能力，匹配对应的圆锥滚子轴承或者深沟球轴承加止推结构。轴上的外螺纹段除了锁紧功能外，部分同结构产品还会用于安装车速传感器的信号齿圈，通过螺纹调节信号齿圈的轴向位置，

　　保证与传感器探头的间隙符合检测要求。六角方台的对边尺寸需要匹配常用扳手的规格，方便装配线的自动化工具夹持，提升装配效率，同时方台的端面要与轴中心线垂直，避免锁紧螺母安装后出现偏斜，导致轴承预紧力不均匀。在三维建模过程中，斜齿的齿形生成需要严格按照渐开线方程推导，保证齿形的准确性，螺纹部分采用真实牙型建模而非贴图示意，方便后续做干涉检查与装配模拟，轴段的退刀槽、倒角细节都需要完整还原，这些细节直接影响加工工艺的可行性，比如螺纹退刀槽的宽度要满足车削刀具的退刀要求，轴端的倒角方便轴承与密封件的安装导入，避免装配时刮伤密封件唇口导致漏油。这类齿轮轴组件的失效形式通常是齿面磨损、点蚀或者轴的疲劳断裂，因此在设计阶段就需要通过有限元分析校核齿根弯曲强度与轴的扭转强度，保证在额定扭矩甚至峰值扭矩下都有足够的安全系数，同时也要考虑润滑条件，斜齿啮合时的带油效果更好，能将变速箱底部的润滑油带到啮合面，改善润滑条件，降低磨损速率。
