TEVO黑寡妇3D打印机电源防护盖结构

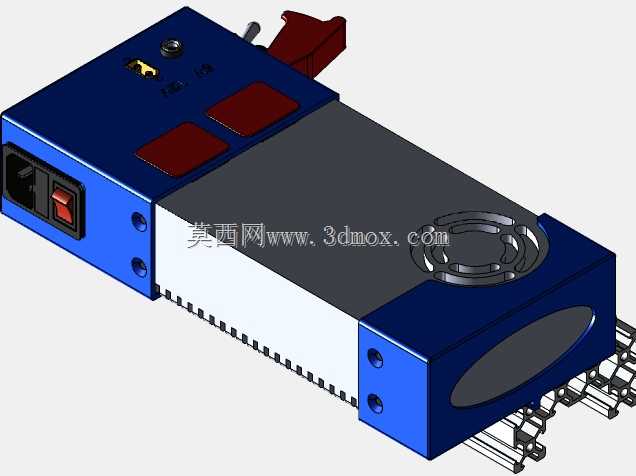

　　做桌面级FDM设备改装这么多年，见过不少玩家因为电源模块裸露带来的各类问题——线材剐蹭运动部件、积灰受潮引发短路、打印过程中滴落的耗材粘黏电源外壳造成散热受阻，这款适配TEVO Black Widow机型的S-50024电源盖，就是针对这类实际使用痛点做的结构件设计。先从安装匹配性说起，这款盖板直接适配设备上标配的40x80mm规格C型线性导轨，安装位完全贴合导轨的槽口尺寸，不需要额外打孔或者改装原有机架结构，拆装的时候只需要顺着导轨槽滑入对应位置，用配套的T型螺母锁紧即可，不会破坏原有设备的机架精度，也不会和X轴、Z轴的运动行程产生干涉，这一点在做改装件设计的时候是首要考量的——毕竟桌面级3D打印机的机架安装空间非常紧凑，任何超出边界的结构都会影响打印平台或者挤出头的运动范围。

　　从实际功能来看，这款盖板首先承担的是物理防护作用，把裸露在外的S-500规格24V电源模块完全罩在内部，既可以阻挡打印过程中产生的PLA、ABS耗材碎屑飘落到电源散热缝隙里，也能避免设备调试过程中工具、线材误触电源接线端子带来的安全隐患，同时盖板的边缘做了翻边处理，不会因为安装或者拆卸的时候划手，也能提升整体结构的刚性，避免长期使用因为设备振动产生形变。很多玩家改装的时候容易忽略电源模块的散热问题，这款盖板在对应电源散热风扇的位置预留了通风格栅，不会阻挡电源的自然风道，同时格栅的间隙做了控制，既可以保证空气流通，也能防止较大的杂物掉进去，平衡了防护性和散热需求。

　　设计思路上完全围绕现有设备的安装边界展开，没有做多余的冗余结构，整体外形贴合电源模块的外轮廓，和C型导轨的连接位置做了加厚处理，因为这个位置是整个盖板的受力点，长期使用如果壁厚不够容易出现开裂，尤其是3D打印制作这个零件的时候，层间结合力的问题会被放大，加厚安装位之后哪怕用PLA材料打印，也能满足长期使用的强度要求。盖板和电源外壳之间预留了2mm的间隙，不会因为加工或者打印的尺寸误差导致安装卡滞，也能给电源外壳的热胀冷缩留出余量，避免设备长时间工作之后，电源升温带来的形变把盖板顶变形。

　　从应用场景来说，这类结构件不仅适用于原厂TEVO Black Widow机型的配件替换，也适合用同规格40x80mm C型导轨搭建DIY 3D打印机的玩家参考，只要电源模块的尺寸和S-50024规格匹配，就可以直接适配安装，不需要重新调整安装位。实际使用的时候，这个盖板还能起到规整线材的作用，电源的输出线材可以从盖板预留的出线口引出，顺着导轨的线槽排布，不会散落在机架内部和运动部件产生剐蹭，之前遇到过不少案例，就是因为电源线材没有固定，被运动的挤出机挂到，轻则拉断线材导致打印中断，重则扯动电源导致接线松动引发设备故障，这款盖板的出线口位置刚好对准导轨的线槽方向，线材引出之后可以直接埋入线槽，从根源上避免这类问题。

　　结构细节上，盖板的四个角都做了圆角处理，没有尖锐的棱角，一方面是避免安装的时候划伤手，另一方面也能减少3D打印过程中的应力集中，避免打印完成之后出现翘边变形。盖板表面没有做多余的装饰结构，完全是功能性设计，壁厚控制在2.5mm，既可以保证足够的结构强度，也不会过多增加打印时间和材料消耗，对于玩家自制来说非常友好，不需要特殊的打印参数，普通的FDM打印机就可以直接制作，不需要支撑结构，打印完成之后只需要简单去除毛边就可以直接安装使用。安装完成之后，盖板的上表面和导轨的上表面基本齐平，不会突出机架平面，也不会影响设备上其他配件的安装，比如导轨上的限位开关、皮带固定座这些部件，都可以保留原有安装位置，不需要做任何调整。
