RC平面入射角测量专用工装夹具

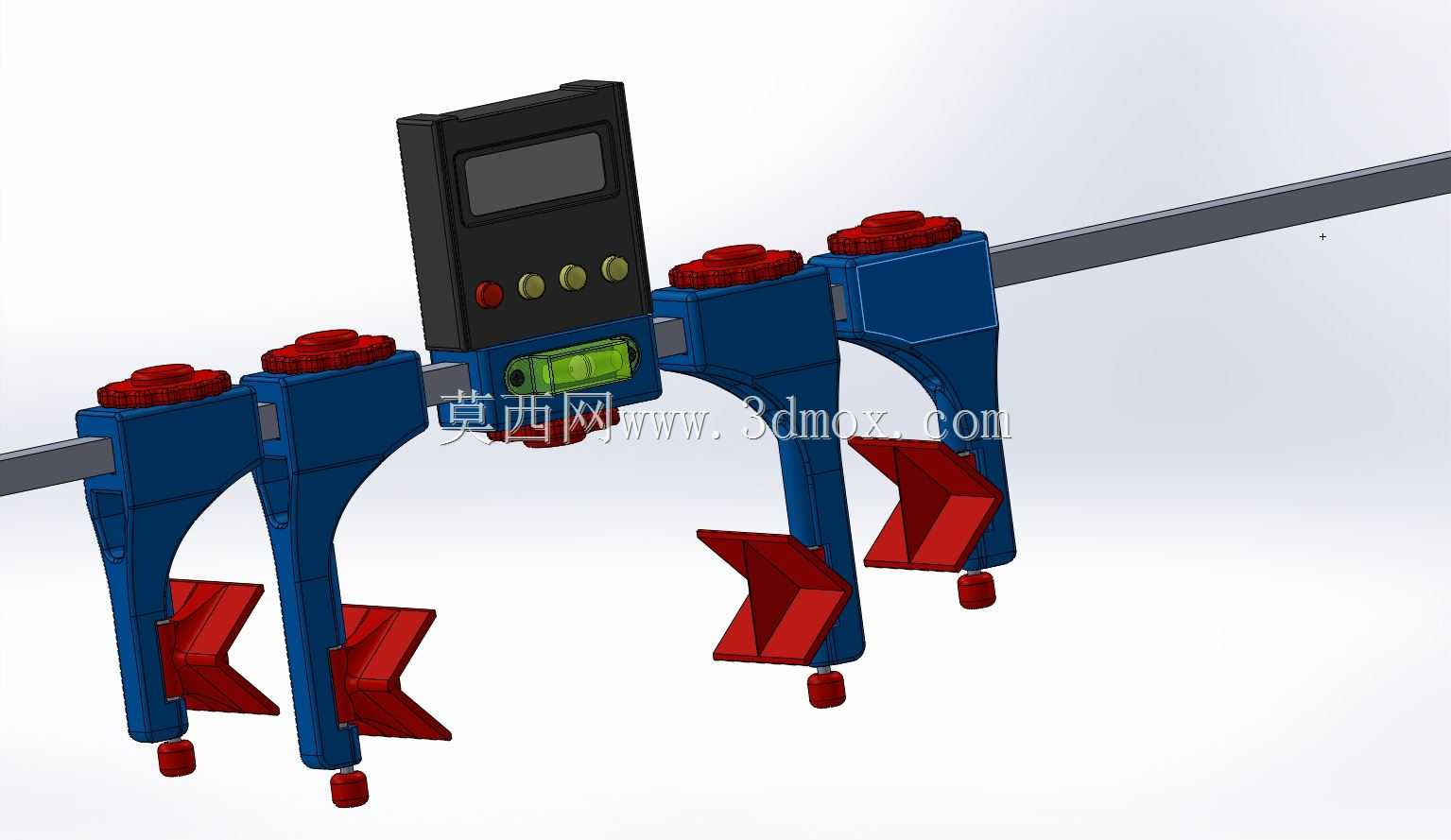

　　在RC模型调试、小型平面构件角度校验的现场作业场景中，这类入射角测量工装的使用频率远高于通用角度量具，核心原因是通用量具无法在狭长杆状构件上快速定位，也难以保证测量基准与被测平面的平行度，容易出现人为读数误差。这套工装的核心功能是在被测杆状构件上实现快速装夹定位，集成角度测量与水平校准模块，直接读取平面入射角数值，省去传统测量中反复打表、找正基准的步骤。从结构设计逻辑来看，整套工装采用多组夹爪沿被测杆件轴向排布的布局，每组夹爪都设计了V型定位卡口，能够适配不同直径的圆形杆件或者不同厚度的矩形杆件，夹爪下方的红色调节支脚用于微调夹爪的水平高度，配合夹爪横梁上集成的管状水平泡，可以快速将整个工装的测量基准调整到水平状态，

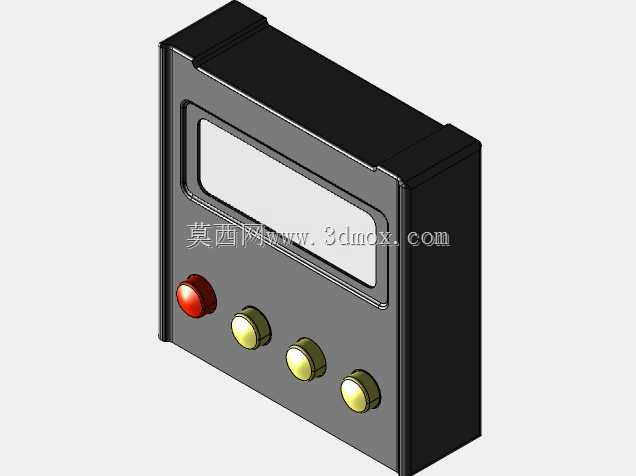

　　避免因为工装装夹倾斜带来的角度测量误差。夹爪与横梁之间采用快锁结构，不需要额外工具就能沿横梁滑动调整夹爪间距，适配不同长度的被测平面段，现场调试时可以根据被测构件的实际尺寸快速调整装夹位置，不需要提前做复杂的尺寸适配。安装边界方面，整套工装的横梁采用标准型材截面，夹爪的最大开合范围覆盖常规RC模型杆件、小型设备安装支架的常用尺寸，支脚的调节行程足够抵消被测构件表面10mm以内的高度差，装夹后不会对被测构件的表面造成压痕，因为夹爪的卡口位置做了圆弧过渡，接触压强控制在非金属构件可承受的范围内。角度测量模块采用快装接口固定在横梁中部，模块的测量基准面与横梁的定位面做了共面处理，装配后不需要额外校准就能直接读取数值，

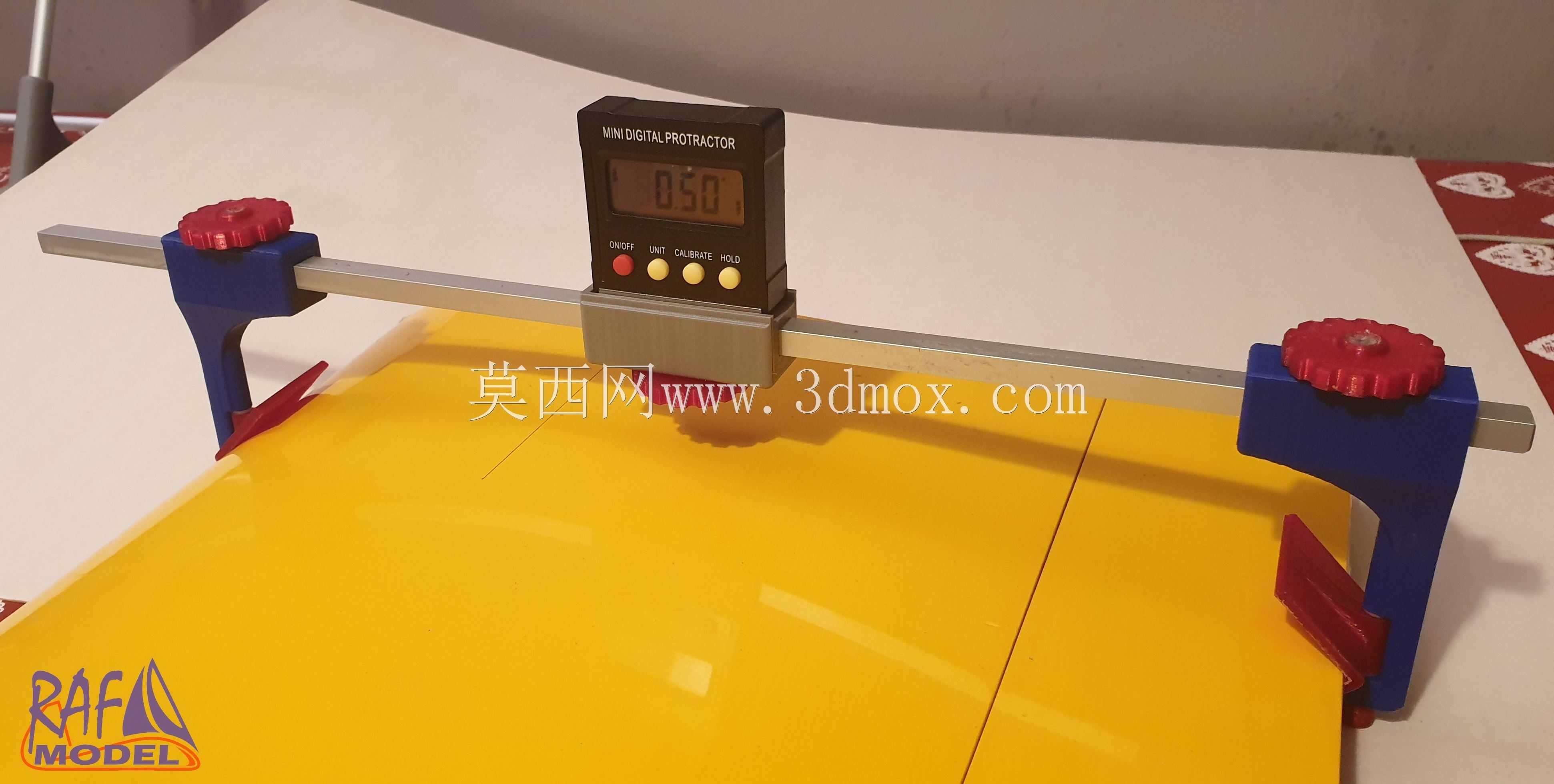

　　测量模块的显示屏朝向操作人员的常规站位方向，读数时不需要弯腰或者调整视角，减少视差带来的读数偏差。在实际使用场景中，比如RC模型车的悬挂倾角调校、小型无人机机翼安装角校验、自动化设备小型导轨安装面的入射角检测，这套工装都能直接卡在被测杆件上，调整水平泡居中后直接读取角度数值，相比传统的万能角度尺配合水平仪的测量方式，作业效率能提升60%以上，而且不会因为操作人员的手法差异出现测量数据波动。设计过程中特意将所有受力部件的壁厚做了等强度优化，夹爪的受力薄弱位置做了加强筋处理，在保证整体重量控制在单手可持的范围内，不会因为工装自重导致被测杆件变形，同时反复装夹也不会出现夹爪松动或者定位偏移的问题。

　　夹爪上的红色定位块除了作为角度测量的基准触点之外，还能在装夹时起到快速定位的作用，操作人员只需要将红色定位块贴紧被测平面的边缘，就能确定测量位置，不需要反复挪动工装找正测量点。整套工装没有复杂的传动结构，所有活动部件都采用手动锁紧，不需要外接电源或者气源，适合在户外赛场、车间调试现场、外场维修等没有配套动力的场景下使用，维护也非常简单，只需要定期清理夹爪卡口位置的灰尘，保证锁紧机构活动顺畅就能长期保持测量精度。
