在数控加工设备、自动化输送线、精密检测平台这类需要高精度直线往复运动的场景中,线性导向部件的选型直接决定了设备的运行精度与负载稳定性,SBR10圆形线性导轨支撑轨正是针对轻载高精度直线运动场景开发的导向承载部件。这类支撑轨常配套同规格圆柱导轨滑块使用,区别于方形滚珠直线导轨的重载高刚性定位,圆形导轨的结构特性使其在安装面平面度存在一定偏差的工况下,仍能保持顺畅的滑动状态,对安装基座的加工精度要求更低,更适合中小型数控设备、非标自动化专机、3D打印运动平台、小型雕刻机这类成本控制严格、安装调试空间有限的设备场景。

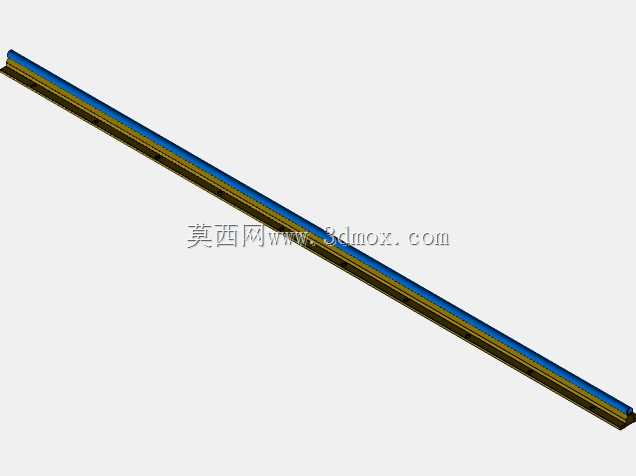

从结构设计逻辑来看,该支撑轨采用一体化铝制基座搭配淬硬钢质圆形导杆的复合结构,基座部分沿长度方向等距分布安装沉孔,安装时可直接通过内六角螺栓将导轨固定在设备安装基准面上,沉孔设计可保证螺栓头部完全没入基座内部,不会对滑块的往复运动造成干涉。导杆部分采用高碳铬轴承钢材质,经表面淬硬处理后硬度可达HRC60以上,表面粗糙度控制在Ra0.8以内,可有效降低滑块运行时的摩擦阻力,同时提升导轨的耐磨性能,延长部件的整体使用寿命。基座与导杆的配合采用过盈压装工艺,沿长度方向设置多组定位点,避免导杆在长期往复负载下出现轴向窜动或径向偏移,保证导向精度的长期稳定性。
从安装边界与尺寸适配角度,SBR10规格对应的导杆公称直径为10mm,基座整体宽度为24mm,基座安装面到导杆中心的高度为15mm,单根标准长度可覆盖100mm至4000mm区间,可根据设备的实际行程需求裁切对应长度,也可通过拼接方式满足长行程设备的使用需求。安装时需注意基座的直线度校准,虽然圆形导轨对安装面的适应性更强,但如果安装基准的直线度偏差超过0.5mm/m,仍会导致滑块运行阻力增大、磨损加快的问题,因此安装过程中需借助百分表沿导杆母线方向校准直线度,相邻安装孔的间距建议控制在100mm至150mm之间,在导轨两端及负载集中的位置可适当加密安装点,避免长期运行后基座出现形变。
在实际功能表现上,该支撑轨搭配标准SBR10UU滑块使用时,单滑块的额定动负载可达820N,额定静负载可达1270N,可满足大部分轻载数控部件的直线运动承载需求,运行时的摩擦系数可控制在0.002至0.004之间,低速运行时无爬行现象,可实现0.02mm以内的重复定位精度,完全满足中小型数控设备的加工精度要求。不同于方形导轨的四面负载结构,圆形导轨的接触形式为圆弧面接触,可承受一定范围内的径向扭转力,在存在轻微偏载的工况下仍能保持顺畅运行,这一特性使其在非标自动化设备的上下料机构、小型机械手的直线运动轴、包装设备的送料机构中得到广泛应用。
设计建模过程中,需重点关注基座安装沉孔的位置度公差,沉孔与导杆安装槽的平行度公差需控制在0.02mm以内,避免压装导杆后出现导杆弯曲的问题;导杆与基座安装槽的配合公差选择H7/p6的过盈配合,既保证压装后的连接强度,又避免过盈量过大导致导杆产生内应力变形。同时建模时需预留滑块的运行安全空间,在导轨两端设置限位块的安装位置,避免滑块超程脱出;针对不同使用场景,还可在基座侧面增加润滑脂注油通道,方便后期维护时补充润滑脂,降低导杆与滑块之间的磨损。在数控设备的实际装配中,这类导轨常被用于X轴或Y轴的水平运动导向,搭配滚珠丝杠或同步带传动组件,即可构成完整的直线运动单元,相比集成式线性模组,单独的导轨支撑轨搭配滑块的组合形式成本更低,安装灵活性更高,设计人员可根据设备的实际布局灵活调整安装位置与传动方式,更适配非标设备的定制化设计需求。
