死飞自行车三角刚性车架结构设计

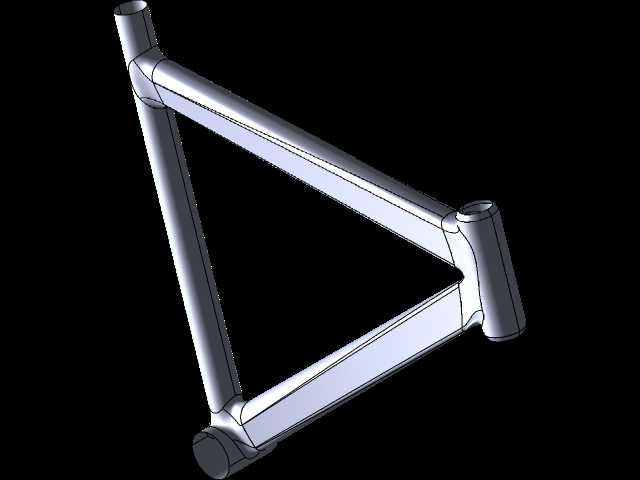

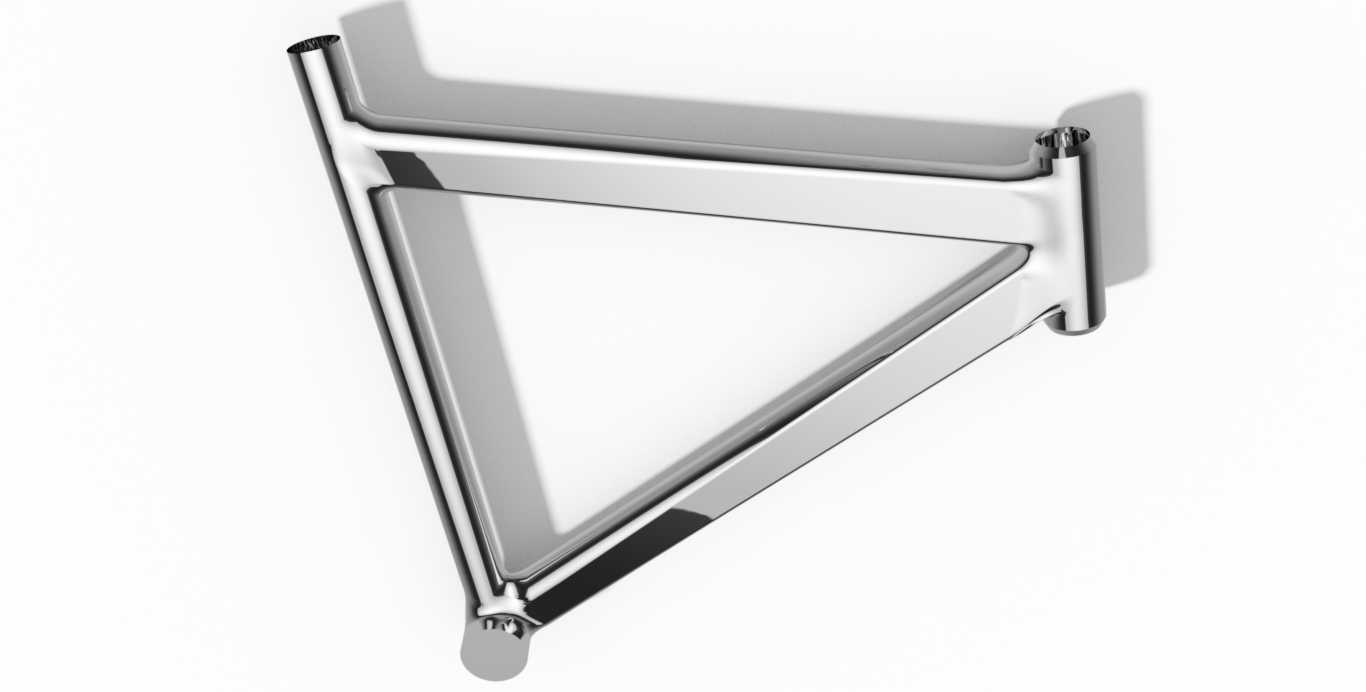

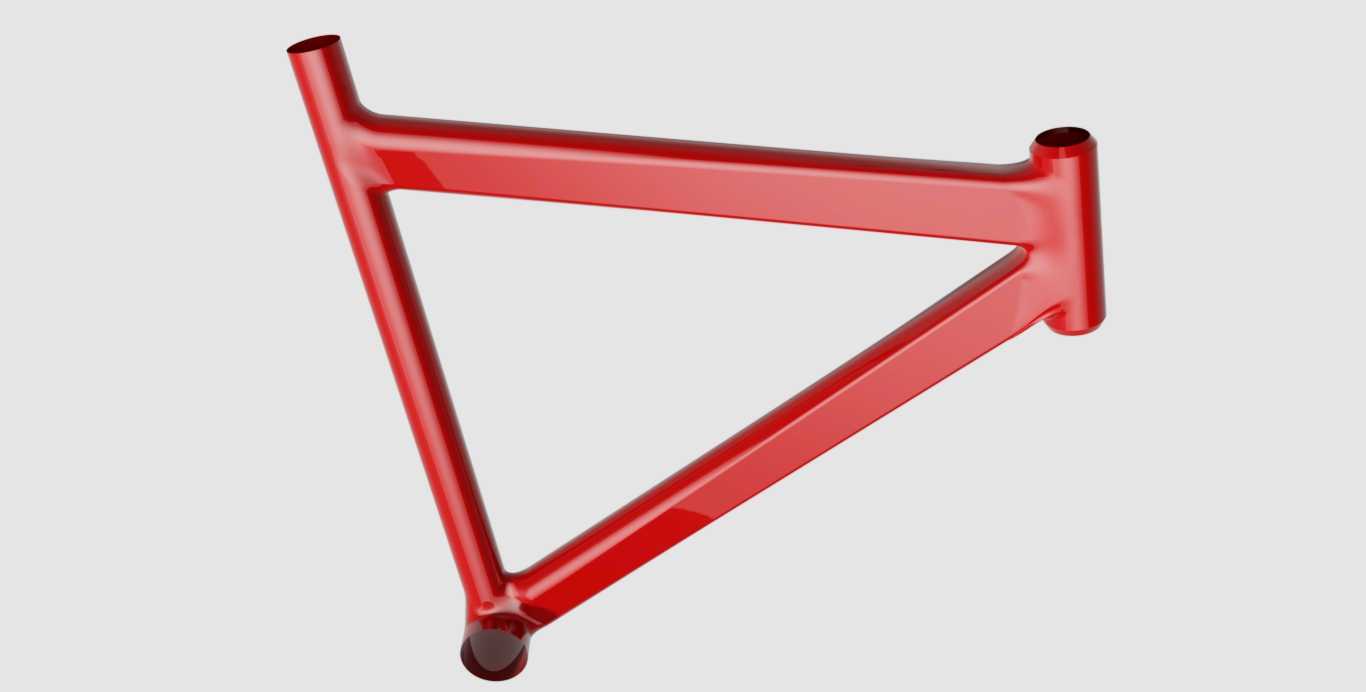

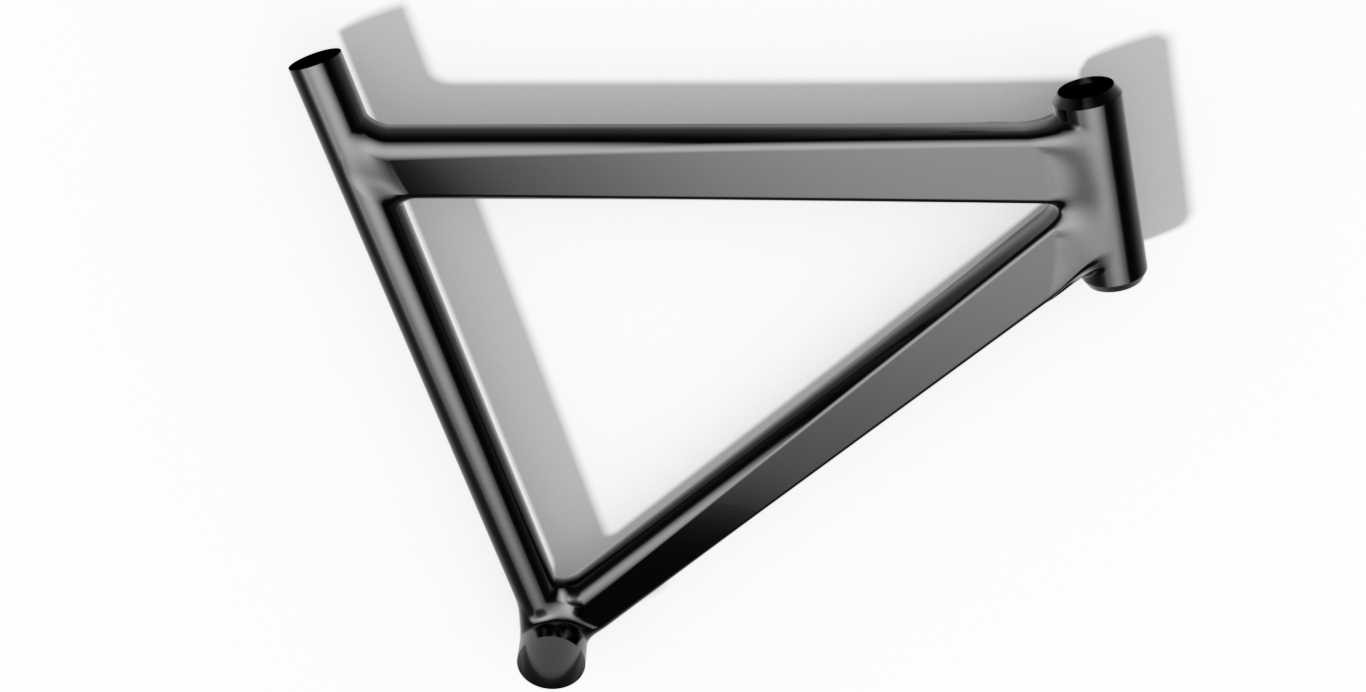

这款三角构型的自行车车架，是固定齿轮自行车的核心承载部件，日常应用于城市通勤、场地竞速类死飞自行车的整车装配场景，是连接骑行者动力输出、行走轮组、转向操控组件的核心基体。从结构设计逻辑来看，采用经典的闭合三角形管材布局，核心是利用三角形结构的几何不变性，在管材壁厚控制在合理轻量化区间的前提下，最大化提升车架整体的抗扭、抗弯刚性，避免骑行过程中发力时车架出现多余形变损耗动力。设计阶段首先要锁定的安装边界包含几个核心接口：头管位置需匹配标准碗组尺寸，适配25.4mm口径的前叉上管，保证转向结构转动顺畅无框量；立管位置的内径需适配常见规格的座管插入，预留足够的座管调节行程，适配不同身高骑行者的坐姿调整需求；中轴位置采用压入式五通结构，匹配标准规格的中轴组件，保证曲柄牙盘组的转动同轴度，避免骑行时出现牙盘偏摆、链条跳齿的问题；后叉端的开档尺寸匹配死飞后轮组的花鼓宽度，同时预留尾钩安装位，可兼容固定齿轮花鼓的锁紧安装需求。管材的选型上采用等径圆管做平滑焊接过渡，所有焊道位置做圆弧过渡处理，既可以降低焊接位置的应力集中风险，长期承受交变载荷时不容易出现焊缝开裂的问题，也能让车架外观线条更流畅简洁。实际使用场景中，这款车架的刚性表现直接影响骑行体验：起步发力踩踏时，五通位置的形变量极小，骑行者的腿部动力可以直接传递到后轮，不会出现软尾车架那种泄力的感受；高速过弯时，后三角的抗扭刚性可以保证后轮循迹性稳定，不会出现车架侧偏带来的操控迟滞。设计过程中还需要考虑管材的受力分布，下管作为承受正面冲击、踩踏拉力的主要部件，在管材壁厚选择上略大于上管和后上叉，在不明显增加整体重量的前提下，针对性提升薄弱位置的结构强度；后下叉位置在设计时预留了足够的轮胎间隙，可兼容常见宽度的公路外胎，避免骑行时轮胎与叉腿出现摩擦干涉。头管角度、立管角度、后下叉长度这些核心几何参数，都参考了成熟死飞车架的操控几何设定，既保证场地骑行时的转向灵活性，也能兼顾日常通勤骑行时的直线行驶稳定性，不会出现过于灵活导致的操控紧张问题。
