汽轮机配套冷却塔基座结构设计

　　在火力发电厂、大型化工园区的汽轮机组配套冷却系统布设场景中，冷却塔基础是承载上部冷却塔本体、循环水管道及配套换热组件的核心承重结构，其结构合理性直接决定整套冷却系统的运行稳定性与长期服役寿命。不同于普通民用建筑基础，这类工业设备基座需要同时兼顾静载荷承载、动载荷缓冲、管道安装预留、防腐防渗等多重工程需求，建模过程中需要严格匹配上部设备的安装点位与载荷分布特征。

　　从实际工程用途来看，该基础主要承担三方面功能：首先是均匀传递上部冷却塔的整体重量，包括塔体框架、填料层、集水槽、循环水满水状态下的总载荷，避免局部应力集中导致基础沉降不均；其次是为上部塔体的立柱、横梁提供精准的安装定位基准，所有预埋螺栓点位、支撑面标高误差需要控制在毫米级，否则会导致上部塔体组装时出现拼接缝隙，影响冷却风路的密闭性；第三是整合循环水进出管道的预留沟槽、电缆敷设通道，避免后期管线布设时额外开挖破坏基础结构。

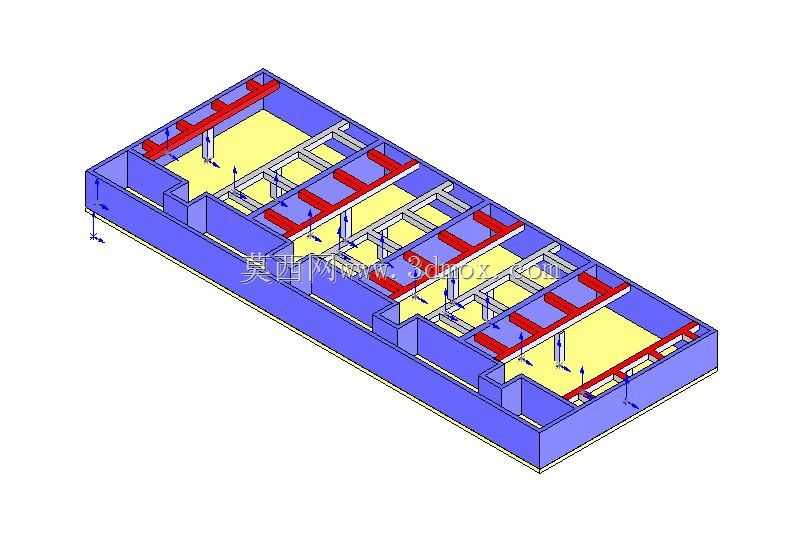

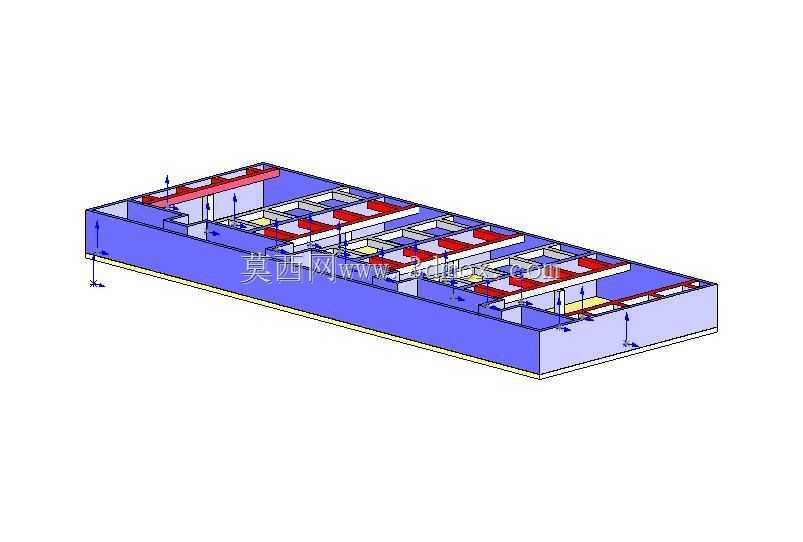

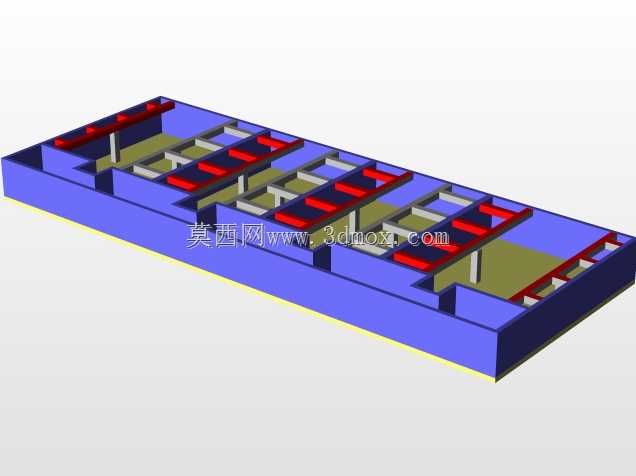

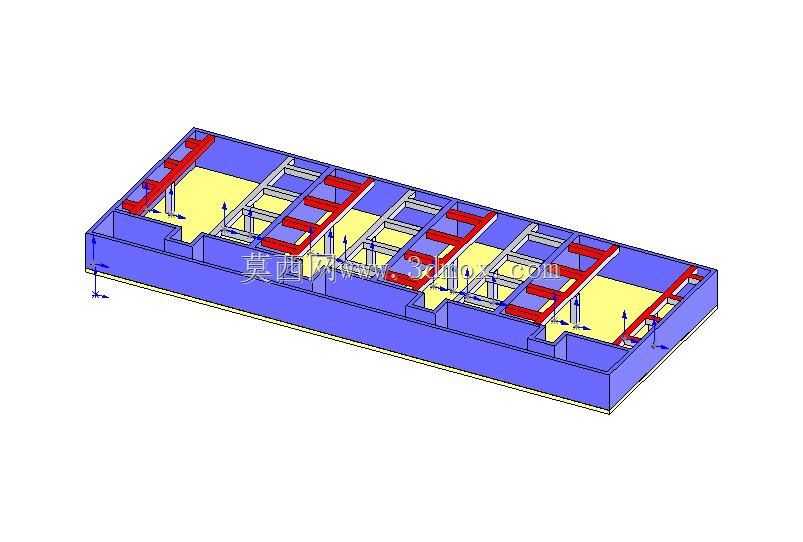

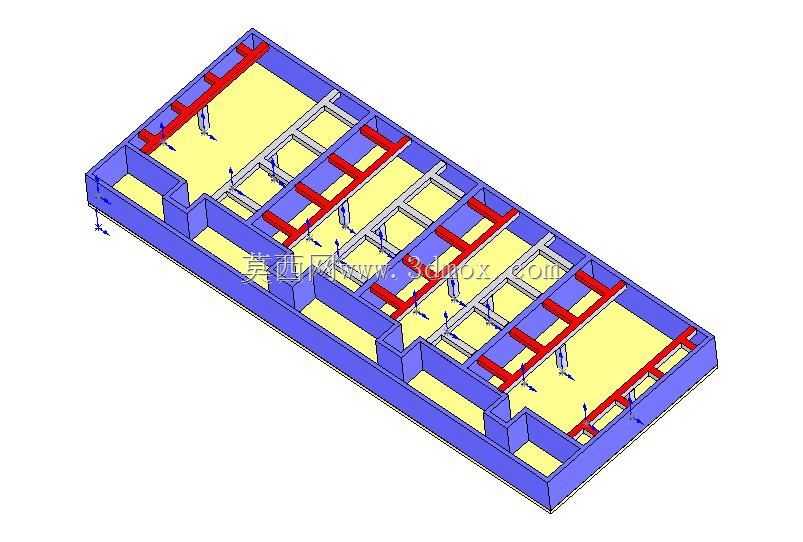

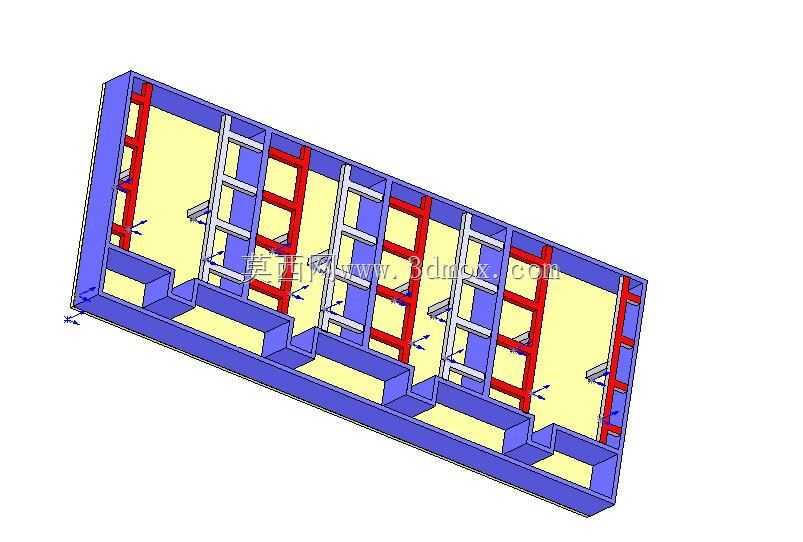

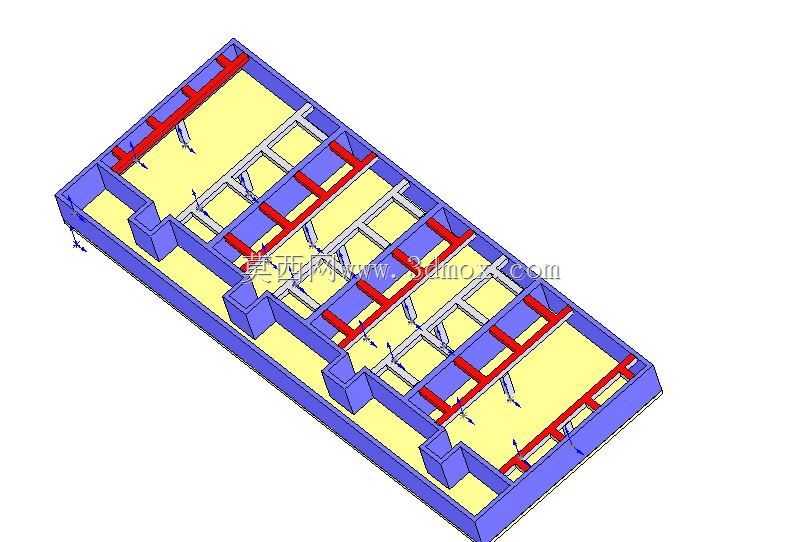

　　设计思路上，该基础采用整体式钢筋混凝土筏板加分区隔墙的结构形式，外围采用闭合式挡墙形成整体围护，内部根据上部冷却塔的立柱排布设置多道纵向与横向支撑梁，将上部集中载荷通过梁体分散传递到整体筏板上，再均匀传导到下方地基。建模过程中优先确定上部设备的载荷分布点，对应位置的支撑梁做截面加宽处理，梁体与筏板交接位置做倒角过渡，减少应力集中区域。内部预留的沟槽对应循环水的供回水管道走向，沟槽底部设置一定坡度，方便管道安装后的排空与检修操作，同时沟槽边缘做加厚处理，避免管道安装时磕碰造成结构破损。

　　外形尺寸方面，整体基础采用矩形布局，长度方向匹配多组冷却塔模块的拼接总长度，宽度方向覆盖塔体底部的外轮廓并预留两侧检修通道的安装空间，基础整体高度根据当地冻土层深度、地下水位高度综合确定，确保基础底面位于冻土层以下、地下水位以上，避免冻胀或地下水侵蚀影响基础强度。安装边界上，基础外围预留设备检修平台的连接预埋件，侧面预留接地端子的连接点位，基础顶面设置多个标高基准点，方便上部设备安装时的找平校准；基础底部根据地基承载力要求设置垫层，筏板边缘超出上部挡墙一定宽度，分散整体接地压力。

　　实际建模过程中，需要重点核对各支撑梁的位置与上部塔体立柱的点位一一对应，避免出现安装错位；内部隔墙的高度匹配塔体底部的挡风板安装高度，确保冷却风不会从底部漏流，影响冷却效率；所有预留孔洞的位置、尺寸需要匹配对应管道的外径加保温层厚度，预留足够的安装调整间隙，同时孔洞周边设置加强筋，避免孔洞位置出现结构开裂。这类基础的三维建模需要与上部冷却塔模型做装配校验，通过干涉检查确认所有预埋点位、预留沟槽与上部构件无碰撞，为后续现场施工、设备安装提供精准的三维参照，减少现场施工的整改工作量，保障整套冷却系统的安装精度与运行可靠性。
