强化换热型销钉式换热管件结构设计

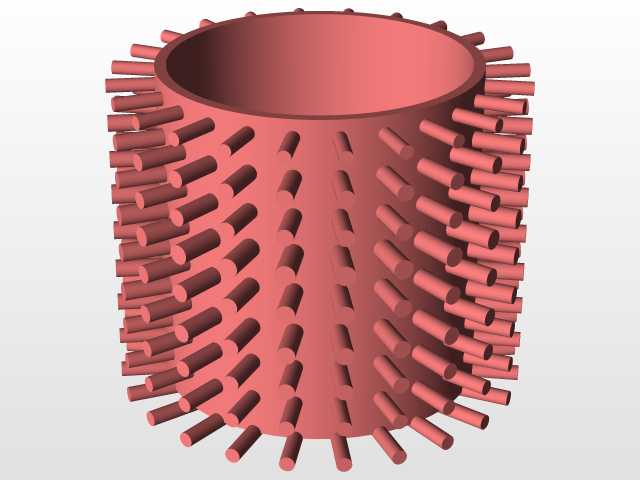

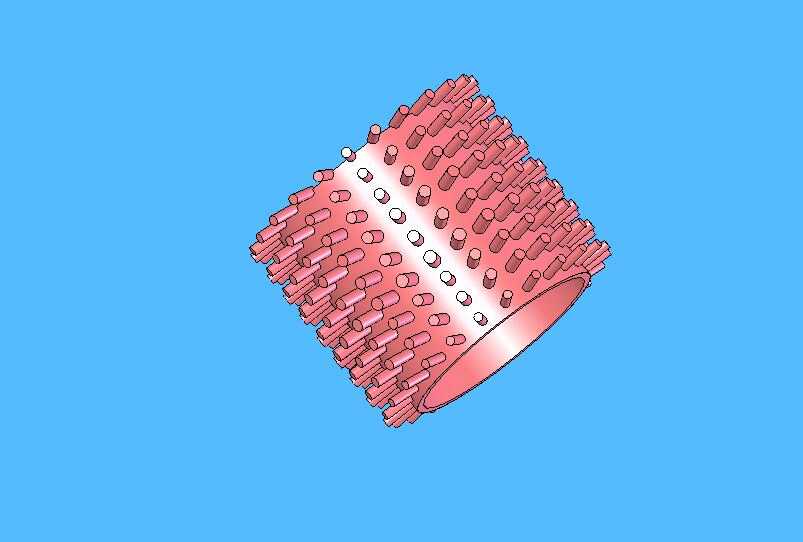

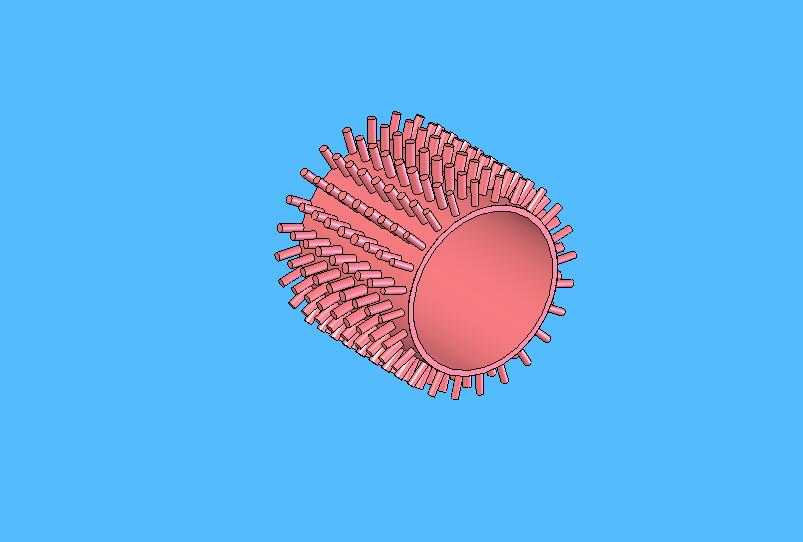

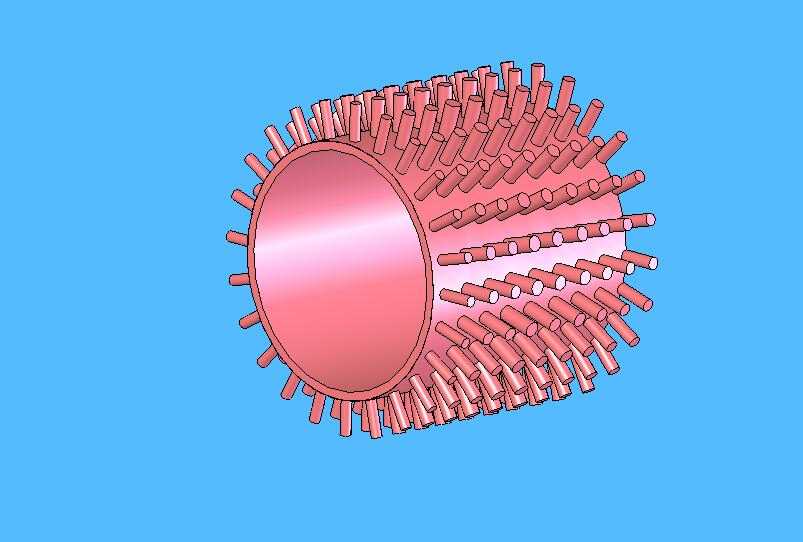

在石油炼化、化工生产、暖通空调、余热回收等工业场景的换热设备中，管壳式换热器的换热效率一直是决定整套系统能耗水平的核心因素，常规光管换热面的换热系数受流体边界层限制，很难满足高负荷换热工况的需求，这类带密集销钉结构的换热管件，正是针对光管换热短板开发的强化传热元件。从结构设计逻辑来看，该管件以空心圆管为基体，在管体外壁沿周向、轴向规则排布大量圆柱形销钉凸起，销钉与管壁采用一体化成型结构，不存在接触热阻，能直接将管壁的热量快速传导至销钉表面，大幅拓展换热面的有效换热面积；同时当壳程流体横向冲刷管束时，密集的销钉结构会持续破坏流体在管壁处形成的层流边界层，让流体在销钉间隙形成持续的湍流扰动，避免边界层热阻阻碍热量传递，相比同规格光管，其壳程换热系数可提升数倍，尤其适用于气-气换热、气-液换热这类壳程换热系数偏低的工况。在实际安装适配层面，这类销钉管的基体管径、壁厚可匹配常规管壳式换热器的管板开孔尺寸，两端保留足够长度的光管段用于穿管、胀接或焊接密封，不需要对现有换热器的管板、折流板结构做大幅改动，就能直接替换原有光管完成设备升级；设计时需要注意销钉的高度、直径、排布间距参数，既要保证足够的扰流强度与换热面积，也要控制壳程的流体阻力在系统允许范围内，避免造成泵耗、风机能耗的过度上升，同时销钉与管壁的连接强度要满足设备长期运行的冲刷、振动要求，避免销钉脱落影响设备运行稳定性。这类销钉管不仅可用于新建换热设备的核心换热元件，也适用于老旧换热系统的提效改造，在余热回收场景中，能有效回收低品位余热资源，降低工业生产的综合能耗，在高粘度流体换热工况下，销钉结构的扰流作用还能减少流体中杂质在管壁的沉积结垢，延长设备的连续运行周期，减少运维清洗的频次。建模过程中需要重点保证销钉排布的均匀性，以及销钉与基体管壁连接处的圆角过渡，避免应力集中影响结构强度，同时要预留出两端安装段的尺寸公差，保证实际装配时能顺利穿入管板完成密封固定。
