内啮合鼓形齿式传动联接耦合件

　　做传动结构设计的工程师大多清楚，轴系传动的联接环节从来不是选个标准件凑数就行的事，尤其是存在安装对中偏差、运行中带径向或角向窜动的工况，刚性联轴器根本扛不住交变载荷的冲击，用不了多久就会出现键槽崩裂、轴颈磨损的问题。这次做的这个内啮合鼓形齿耦合结构，就是针对中小功率传动场景下的偏差补偿需求设计的，日常接触最多的应用场景，就是常规工业电机与减速机输入轴的联接、输送线驱动辊组与动力输出端的对接，还有一些中小型泵组、风机的轴系传动环节，这些场景普遍存在安装时的同轴度误差难以完全消除、设备运行时底座受载变形带来的轴系偏移，还有启停瞬间的冲击载荷，普通的凸缘刚性联轴器根本适配不了这类工况。

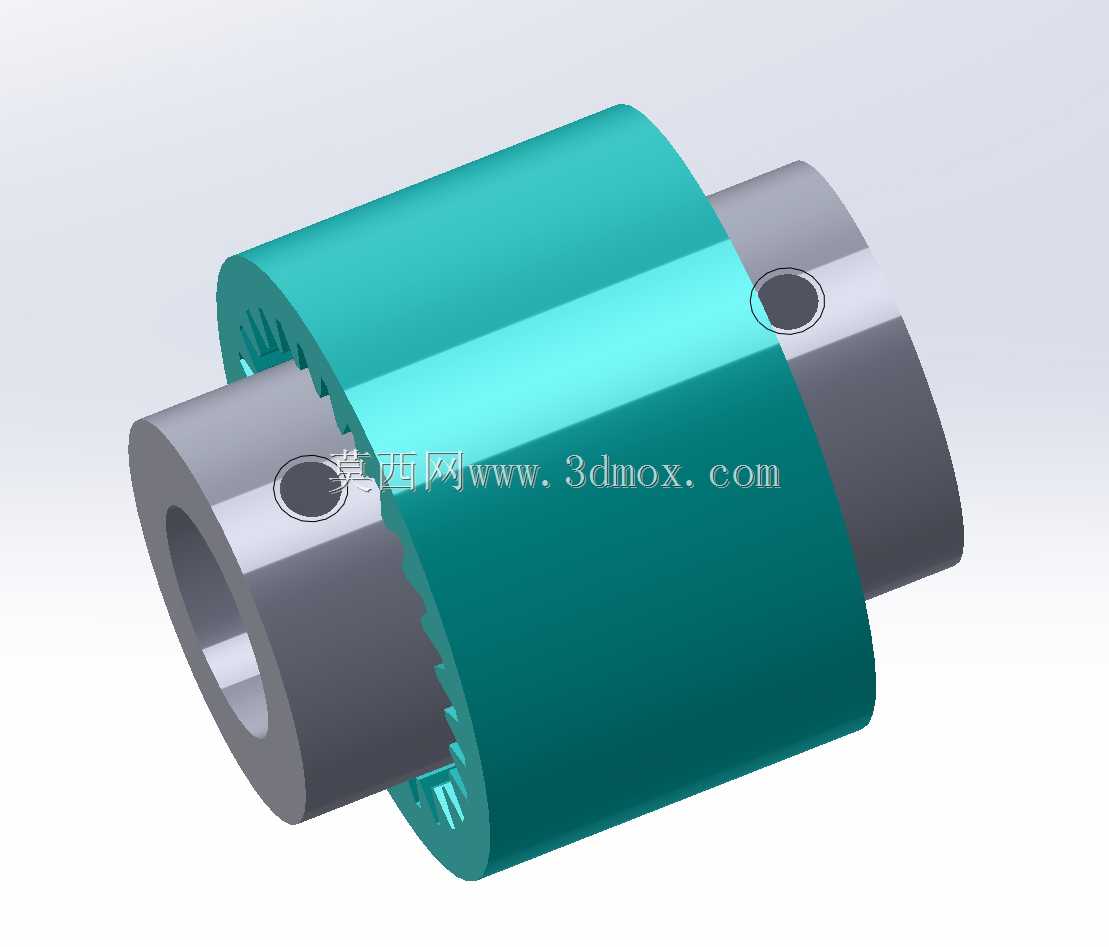

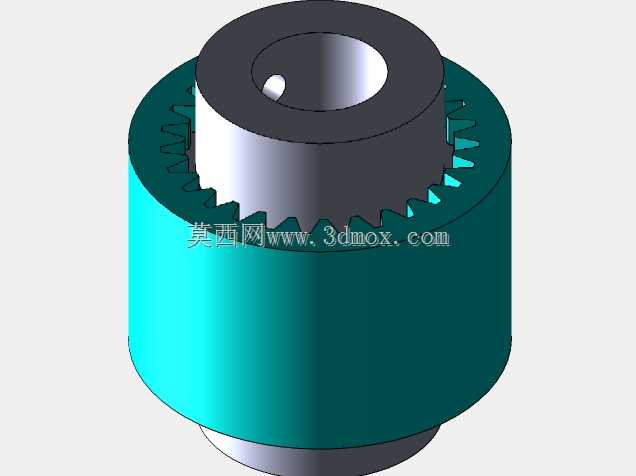

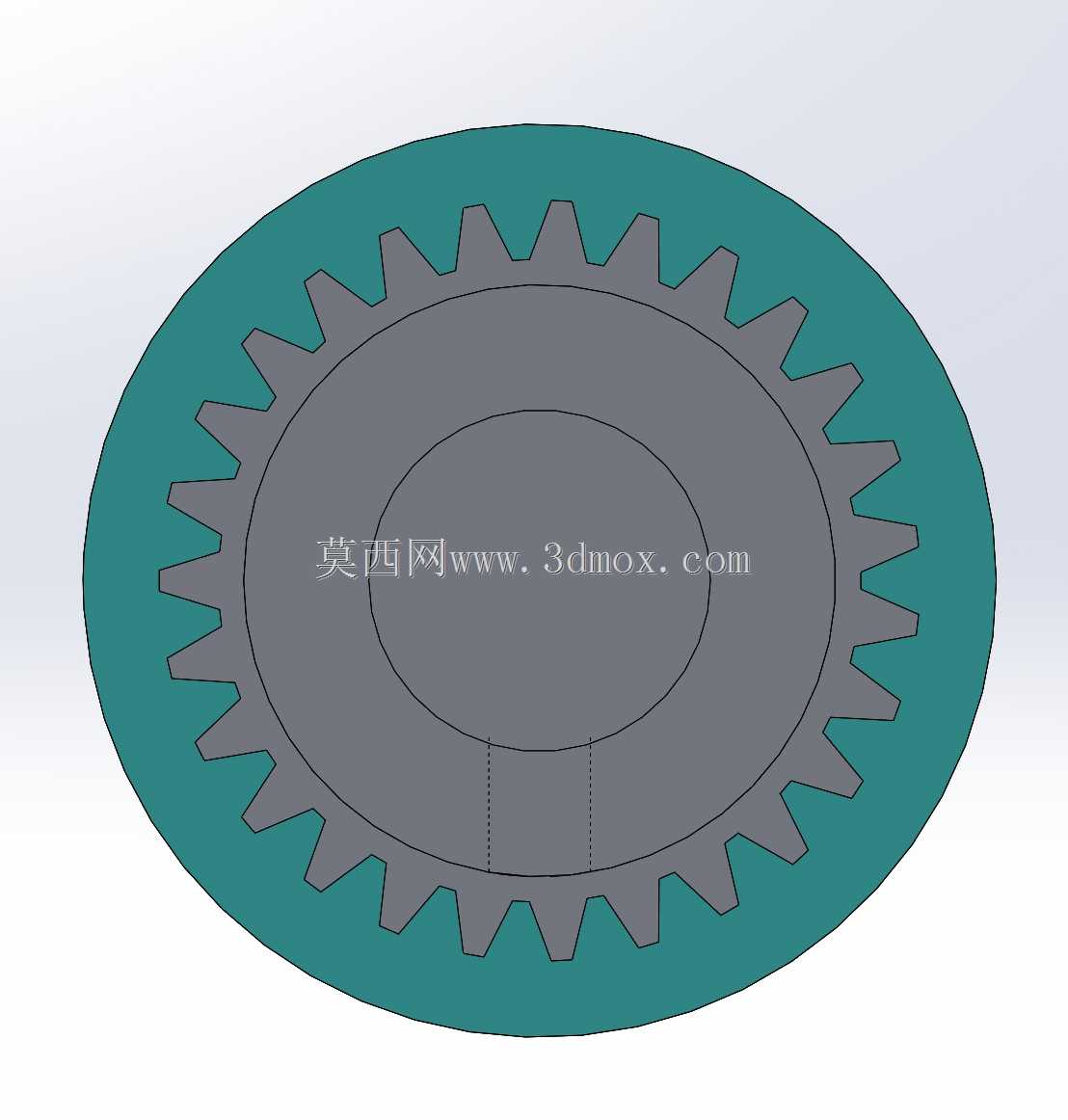

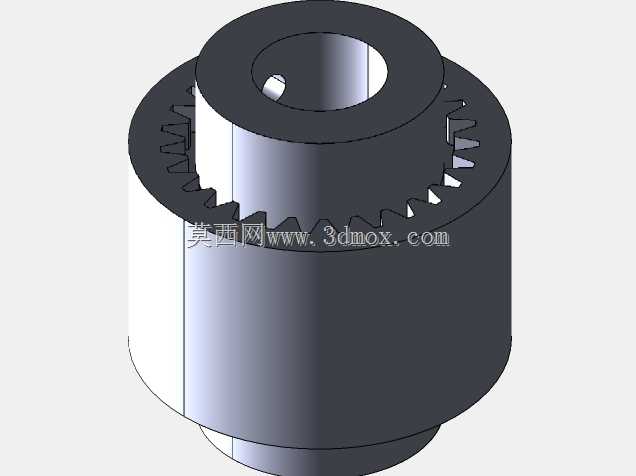

　　从结构功能上看，这个耦合件采用对称的双内齿圈配合外齿轴套的结构，中间的外套筒集成了两段内齿圈，两端分别和带外齿的轴套啮合，外齿做了鼓形修形处理，不是直齿圆柱齿的结构，这种齿形设计能允许两端轴存在一定的角向偏移和径向错位，补偿量比普通的直齿联轴器大不少，传动过程中齿面的接触应力也更均匀，不会出现直齿结构偏载导致的局部齿面压溃、磨损过快的问题。两端的轴套是带通孔的毂体结构，孔壁上预留了紧定螺钉的安装位，安装的时候可以通过紧定螺钉把轴套和对接的轴端锁死，防止传动过程中轴套和轴之间出现相对窜动，相比键联接的结构，这种紧定螺钉固定的方式安装拆卸更方便，对轴的加工精度要求也更低，适合一些中小扭矩、不需要频繁拆装的传动场景。

　　设计这个结构的时候，最先考虑的是安装边界的适配性，两端轴套的内孔是按常规的标准轴径做的系列化适配基准，建模的时候特意把轴套的外径控制在合理范围，避免和周边的设备护罩、机架结构产生干涉，中间外套筒的外径比两端轴套大一圈，一方面是给内齿圈留出足够的齿厚空间，保证轮齿的抗弯强度，另一方面也能让整个耦合件的转动惯量分布更合理，高速运转的时候动平衡性能更好，不会因为质量分布不均产生额外的振动。齿部的参数设计上，选了较小的压力角，保证啮合传动的平稳性，齿侧间隙留的是中等间隙档位，既不会因为间隙过大导致传动正反转的时候出现冲击空程，也不会因为间隙过小导致热胀冷缩的时候出现卡滞，毕竟设备运行的时候传动部件会升温，轴系和耦合件都会有一定的热变形，留足合理的间隙是保证长期稳定运行的关键。

　　实际选型应用的时候，要先核对两端对接轴的轴径尺寸，确认轴套的内孔和轴径匹配，同时要核算传动的额定扭矩，这个结构的扭矩承载能力主要和齿宽、模数以及材质热处理工艺相关，建模的时候齿部的抗弯强度是按45号钢调质处理的力学性能做的校核，能覆盖常规中小功率传动的扭矩需求。安装的时候不需要刻意把两端轴的同轴度调到零误差，只要偏移量在设计允许的补偿范围内，就能正常传递扭矩，相比刚性联轴器，能降低现场安装的调试难度，也能减少因为安装对中不良带来的轴承附加载荷，延长两端支撑轴承的使用寿命。另外这个耦合件的结构没有外露的传动部件，运转的时候不会有勾挂杂物的风险，不需要额外加装太复杂的防护罩，适合输送线、包装设备这类周边有物料、操作人员容易靠近的设备场景，日常维护也只需要定期在齿面涂抹润滑脂，减少齿面磨损就行，维护成本比弹性套柱销联轴器更低，也不会出现弹性套老化碎裂需要频繁更换易损件的问题。

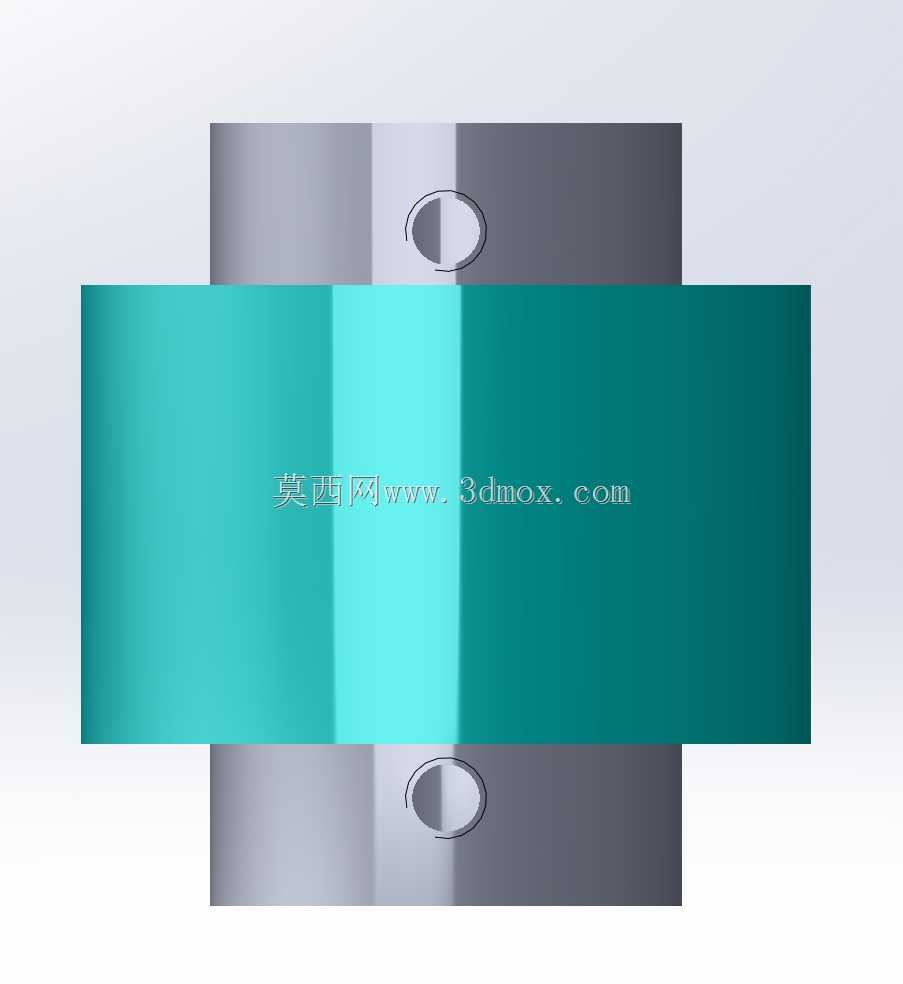

　　建模过程中特意把所有的配合面都做了公差标注的基准预留，轴套的内孔、外齿的分度圆、外套筒的内齿圈都保持了同轴度基准统一，方便后续出工程图的时候直接标注形位公差，加工的时候也能一次装夹完成主要配合面的加工，减少装夹误差带来的精度问题。两端的紧定螺钉孔是垂直于轴孔轴线设计的，孔位刚好对着轴套毂体的加厚位置，不会因为开孔削弱毂体的结构强度，紧定螺钉选用的是常规的内六角平端紧定螺钉，锁止的时候顶在轴的表面预留的定位凹坑上，锁止可靠性更高，不会因为长期运转的振动出现螺钉松动的问题。整个耦合件的外形是规则的回转体结构，没有复杂的异形曲面，不管是采用机加工还是粉末冶金的方式生产，加工难度都不高，适合批量生产应用，成本也能控制在合理区间，比同规格的膜片联轴器、梅花联轴器成本更低，抗冲击载荷的能力也更强，适合在常规工业传动场景里替代传统的刚性联轴器和部分易损件较多的弹性联轴器。
