标致雪铁龙THP发动机涡轮隔热板结构

　　在小排量涡轮增压动力总成的热管理设计中，涡轮增压器周边的隔热防护是容易被忽略却直接影响周边零部件寿命的关键环节，这款适配标致雪铁龙及mini车型THP150系列发动机的涡轮隔热板，正是针对紧凑机舱布局下的热辐射阻隔需求开发的结构件。

　　从实际装车场景来看，THP系列发动机采用横置前驱布局，涡轮增压器布置在排气侧靠近防火墙的位置，工作时涡轮壳体表温度可突破900摄氏度，周边密布的线束接插件、真空管路、塑料进气歧管以及机舱隔音棉都长期处于高温热辐射范围内，若没有可靠的隔热结构，轻则加速橡胶塑料件老化开裂，重则引发线束绝缘层破损导致电路故障，甚至带来机舱起火的安全隐患。这款隔热板的安装位置正好覆盖在涡轮增压器的高温壳体外侧，直接阻隔高温热源向周边零部件的热辐射传递。

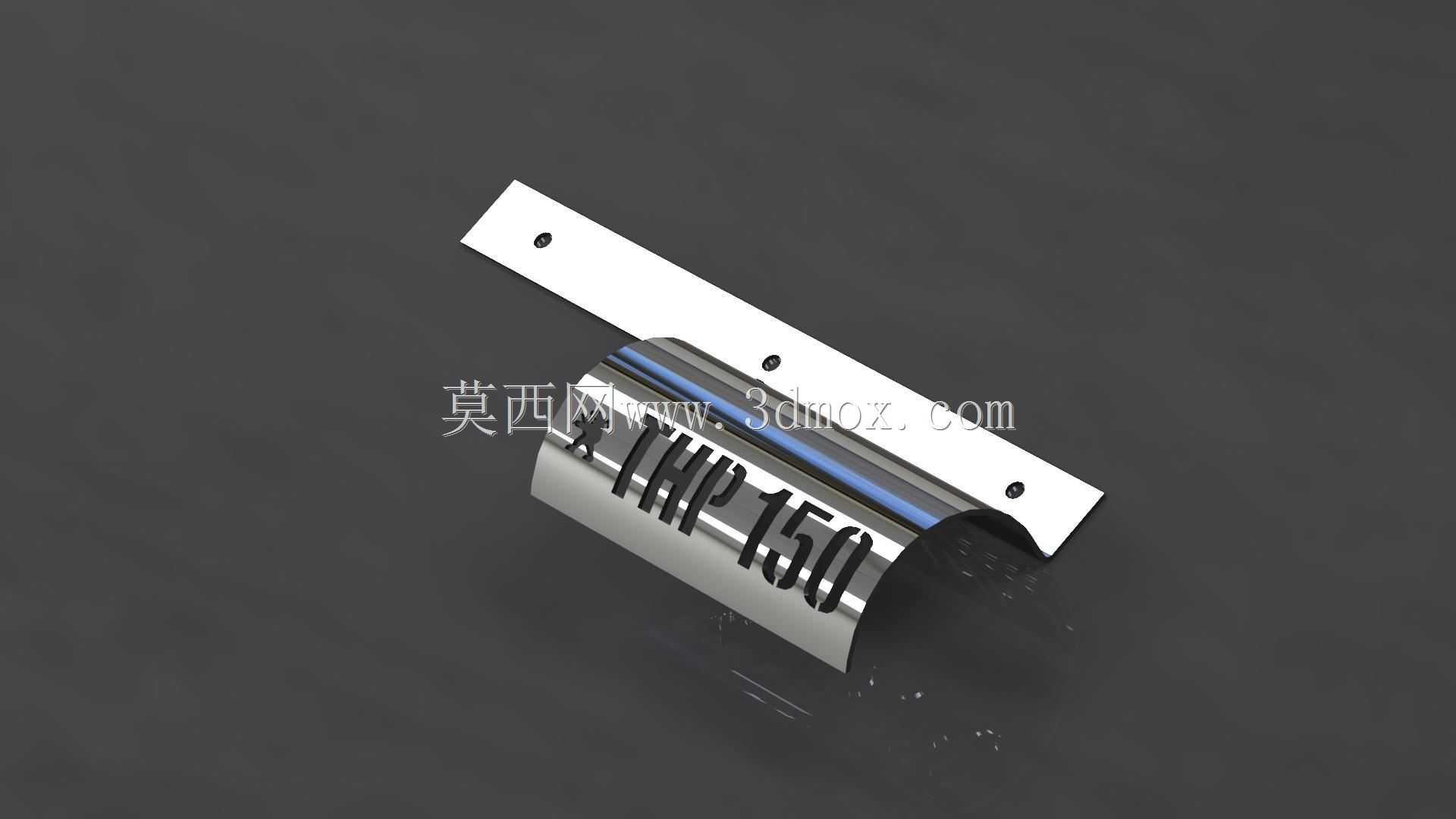

　　从功能特性上看，该隔热板采用双层复合结构设计，外层为冲压成型的不锈钢板材，表面做了亚光耐高温处理，既可以反射大部分热辐射，又能抵御行车过程中飞溅的砂石、油污对隔热层的侵蚀；内层贴合涡轮侧的部分采用耐高温隔热填充材质，能够进一步阻断热量的传导路径，相比单层金属隔热板，隔热效率可提升40%以上。板体上预留的三个安装孔位完全匹配THP150发动机涡轮壳体上的原厂安装凸台，孔位内镶嵌有耐高温减震衬套，既可以保证安装后的固定强度，又能缓冲发动机运转过程中产生的振动，避免金属板体长期受振出现开裂、异响的问题。

　　设计过程中需要兼顾多重边界约束：首先是安装空间的限制，THP发动机的机舱布局非常紧凑，涡轮与周边部件的最小间隙不足15mm，因此隔热板的整体冲压弧度完全贴合涡轮壳体的外轮廓，板体边缘做了卷边处理，既避免锐边割伤周边管线，又能提升板体自身的结构刚度，防止高温下出现形变翘边。板体上冲压成型的THP150标识不仅是型号标注，同时也起到了加强筋的作用，能够在不增加板材厚度的前提下提升板体的抗形变能力，控制整体零件重量。

　　从安装匹配的角度看，该隔热板的安装边界完全遵循原厂动力总成的装配公差要求，三个固定孔的位置度公差控制在0.2mm以内，装配时不需要对周边部件做任何改动，直接对准涡轮壳体上的安装柱拧紧固定螺栓即可完成装配，适配所有搭载THP150发动机的标致、雪铁龙以及mini车型。在实际使用过程中，该隔热板不仅能将周边塑料部件的表面温度降低60摄氏度以上，还能减少涡轮热量向进气侧的传递，一定程度上降低进气温度，提升充气效率，对动力输出的稳定性也有正向辅助作用。

　　不同于后期改装的通用型隔热产品，这款结构完全针对THP系列发动机的涡轮外形做了适配，不存在安装干涉、覆盖不全的问题，板体的弧度设计充分考虑了发动机运行过程中的热膨胀量，高温下不会因为热胀冷缩与涡轮壳体发生摩擦异响，板材选用的耐高温不锈钢材质可以长期承受1000摄氏度以上的持续高温，不会出现氧化起皮、锈蚀穿孔的问题，使用寿命与整车生命周期保持一致。在三维建模过程中，所有曲面都通过涡轮壳体的点云数据逆向拟合生成，保证了贴合度的精准性，安装孔的位置、衬套的压装深度都完全参照原厂零件的设计参数，可直接用于生产开模或者维修替换的参考。
