快装式环形抱箍夹钳紧固结构设计

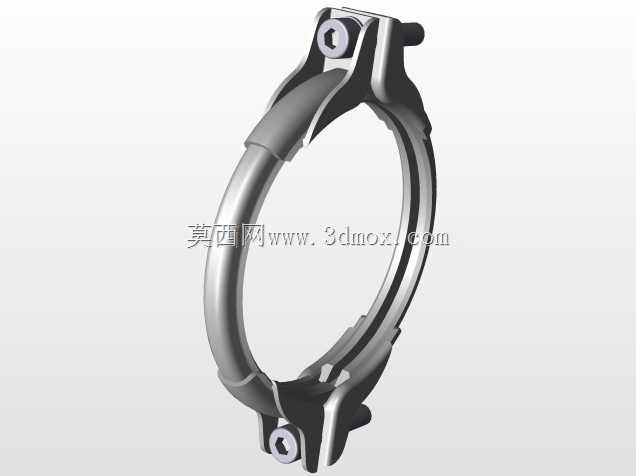

　　这款环形夹钳的结构设计，核心面向中低压流体管路、圆形构件的快速装拆紧固场景，在食品加工管路、车用进气系统、小型化工输送管线、通风管道对接场景中应用十分广泛，相比传统螺栓紧固的法兰结构，它不需要多颗螺栓同步拧紧，单人即可完成装拆操作，能大幅缩短设备检修、管路改接的作业时长。从结构功能来看，它采用双螺栓对称锁紧布局，环形主体为开口式弹性金属环体，环体内侧带有适配对接件凸缘的卡槽，锁紧时两个螺栓同步收紧，会带动环体均匀收缩，让卡槽完全卡入对接法兰的凸缘位置，相比单螺栓卡箍，它的锁紧力分布更均匀，不会出现单侧受力导致的密封面偏移问题，能适配带橡胶密封圈的平面对接结构，锁紧后可承受1.6MPa以内的流体压力，不会出现渗漏、松脱问题。

　　设计过程中首先要明确适配的管外径范围，这款夹钳的适配边界为标准公称直径的圆形对接件，环体的开口间隙预留了足够的收缩量，即使对接件存在±1mm的外径公差，也能完成可靠锁紧；环体与锁紧螺栓的连接位置采用了翻边铆接结构，螺栓不会在锁紧过程中出现脱落、偏斜问题，螺栓头部采用内六角结构，既可以用内六角扳手拧紧，也适配普通的开口扳手作业，现场工具适配性更强。夹钳的环体外侧带有防滑包覆层，一方面是在手动预紧阶段增加摩擦力，方便作业人员先将卡箍卡入对接位置再进行螺栓锁紧，另一方面也能避免金属环体直接与外部构件接触产生磨损、电化学腐蚀问题，在有一定振动的设备管路场景中，包覆层还能起到小幅缓冲作用，降低螺栓受振动松脱的概率。安装时需要注意，

　　要先将两个锁紧螺栓松开到环体开口足够卡入对接法兰的位置，将环体的卡槽完全对齐两侧法兰的凸缘后，再交替拧紧两个螺栓，避免单侧拧紧导致环体偏斜、卡槽无法完全卡入的问题；它的安装空间要求较低，环体外侧只需要预留出扳手操作的50mm空间即可完成作业，相比传统法兰连接需要预留多颗螺栓的操作空间，它在狭小设备舱内的适配性更好。从结构强度来看，环体采用冲压成型的金属板材制作，经过调质处理后既有足够的刚性保证锁紧力，又带有一定的弹性，能在管路受温度变化出现热胀冷缩时，提供一定的补偿量，不会因为硬连接导致法兰变形、密封失效。在实际选型过程中，需要根据对接管路的外径、工作压力、工作环境温度选择对应规格的夹钳，这款夹钳的环体宽度、螺栓规格都经过匹配计算，

　　在额定工作压力下不会出现环体变形、螺栓断裂的问题；它的锁紧行程经过精准设计，拧紧到额定扭矩后，环体刚好收缩到抱紧法兰的位置，不会出现过度收缩导致法兰被压变形的问题。另外，夹钳的两个铰接位置采用了无衬套的直接铆接结构，转动间隙控制在合理范围内，长期反复装拆也不会出现铰接位置松旷、锁紧力下降的问题，适合需要经常打开检修的管路场景，比如食品生产线的物料管路，需要定期拆开清洗，使用这款夹钳可以大幅降低清洗作业的拆装工作量，也能避免多螺栓拆装过程中出现螺栓丢失、螺纹滑牙的问题。在车用进气系统的应用中，这类夹钳可以固定空气滤清器与节气门之间的进气软管，承受发动机运行过程中的振动，不会出现松脱漏气的问题，相比传统的蜗杆式卡箍，它的锁紧力更大，密封可靠性更强，适合管径较大的进气管道连接。
