车载空调出风口带仪表安装位改装结构

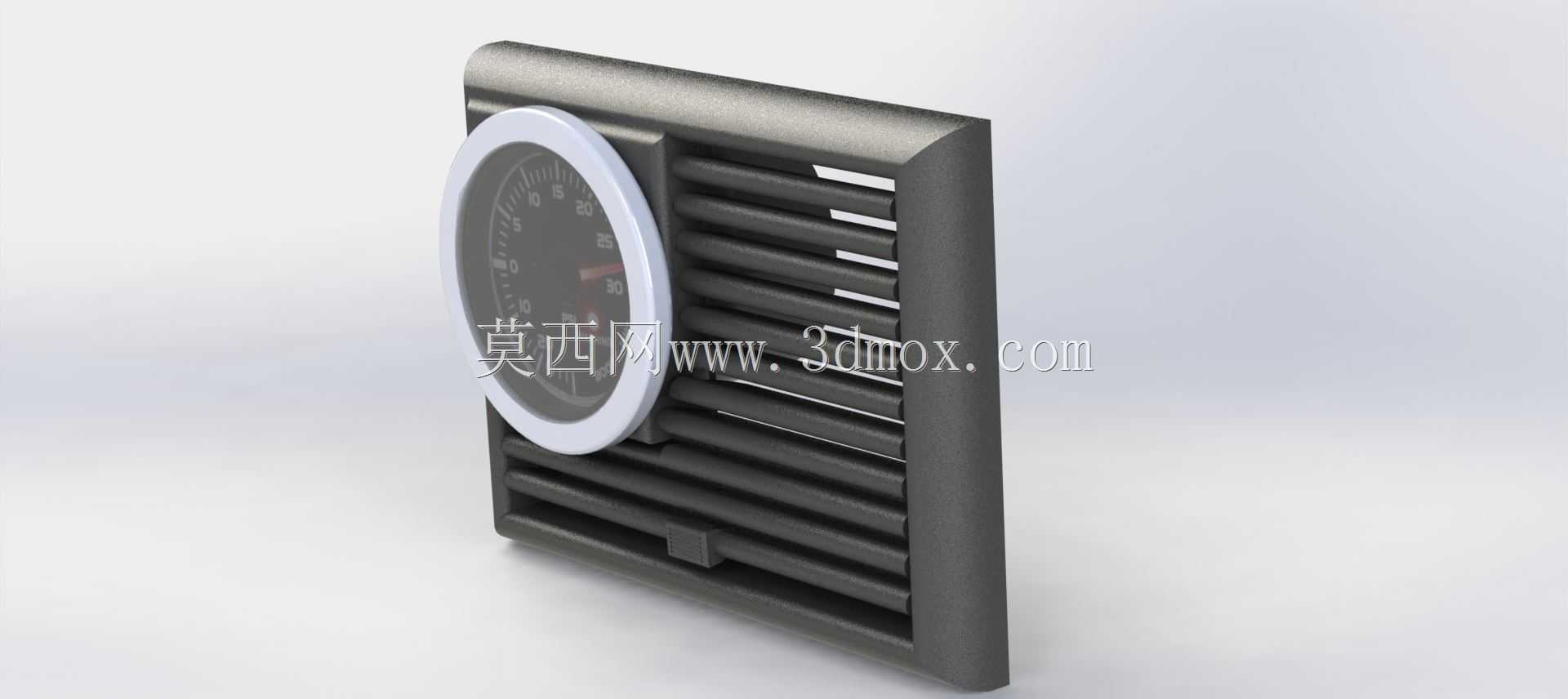

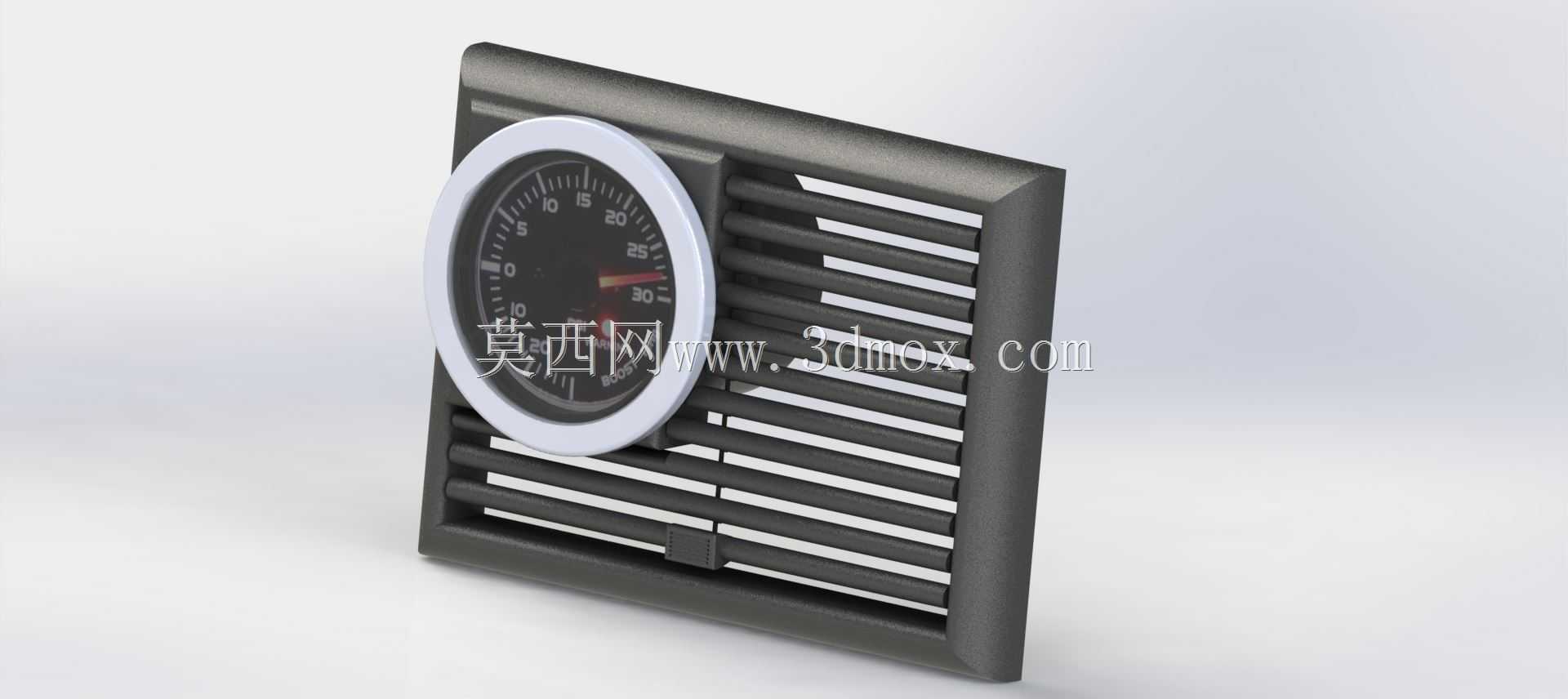

　　这套结构针对车载空调出风口的改装需求设计，核心是在保留原有空调出风导风功能的基础上，集成52mm规格boost gauge的安装孔位，解决改装仪表时中控位置不足、安装破坏原有内饰结构的问题。日常车辆改装作业中，不少车主会加装增压表来实时观测涡轮工作压力，常规安装方式要么在中控面板额外打孔，要么用外置支架固定，既破坏内饰完整性，也容易出现走线杂乱、仪表固定不稳的问题，这套结构直接替换原车对应位置的空调出风口面板，不需要额外破坏周边内饰件，安装边界完全匹配原车出风口的卡位尺寸，替换后和周边内饰贴合度一致，不会出现突兀的凸起或缝隙。从功能设计上看，结构保留了原出风口的横向导风叶片布局，上下区域的导风叶片都能独立调整角度，

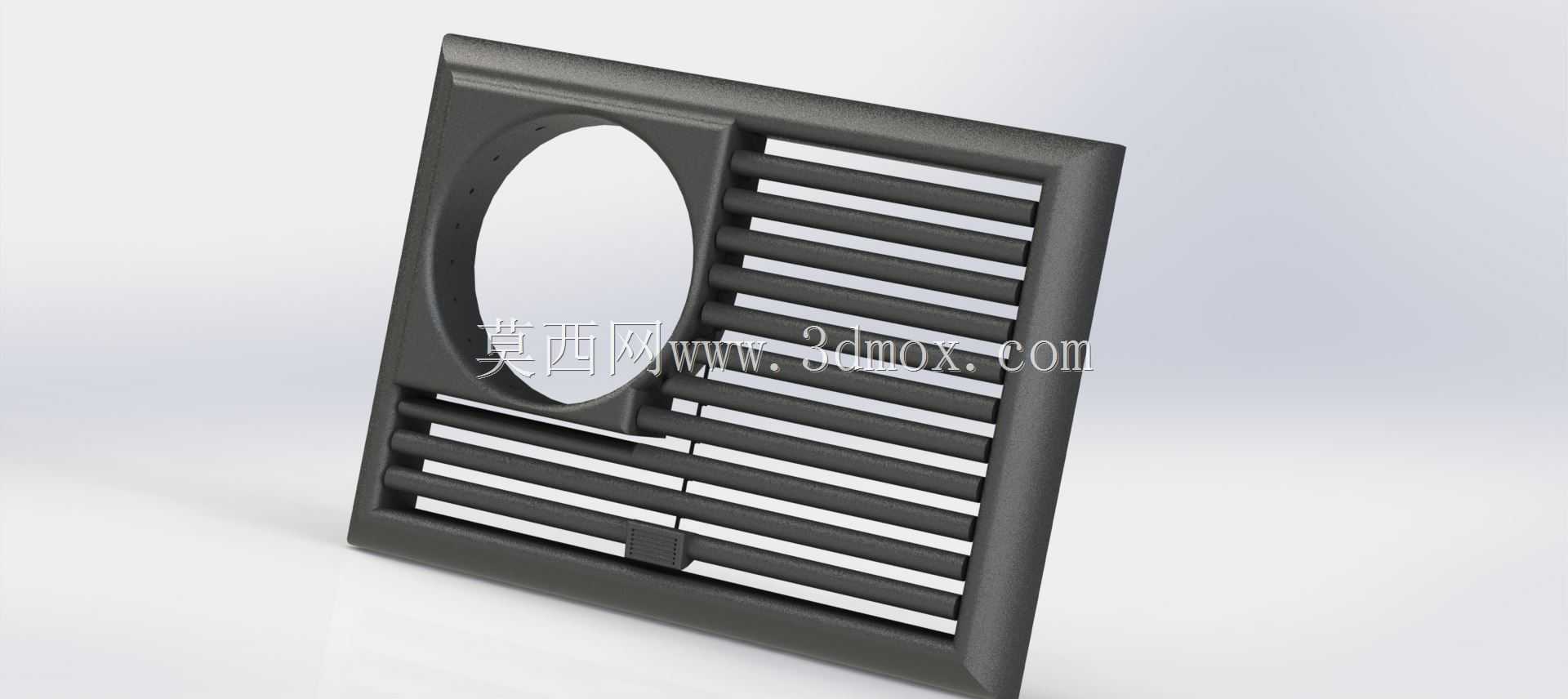

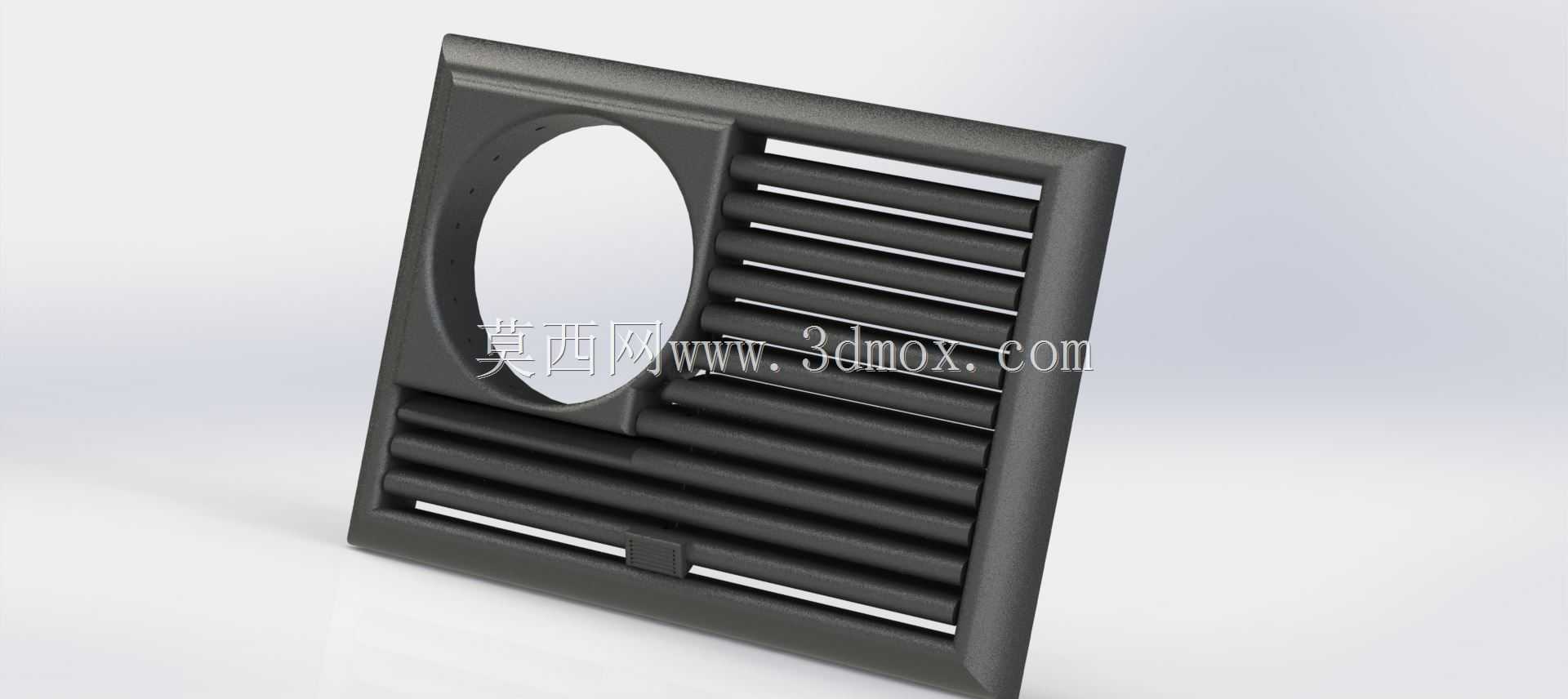

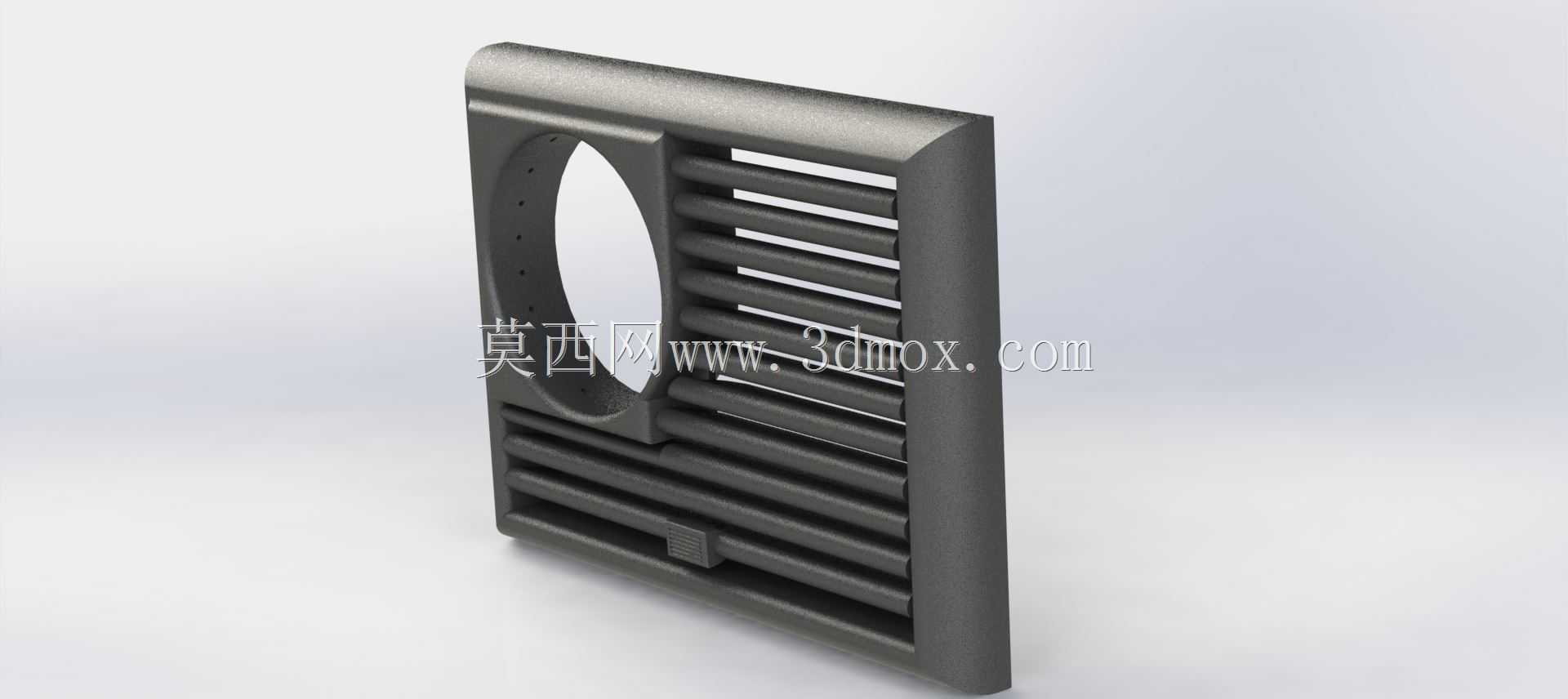

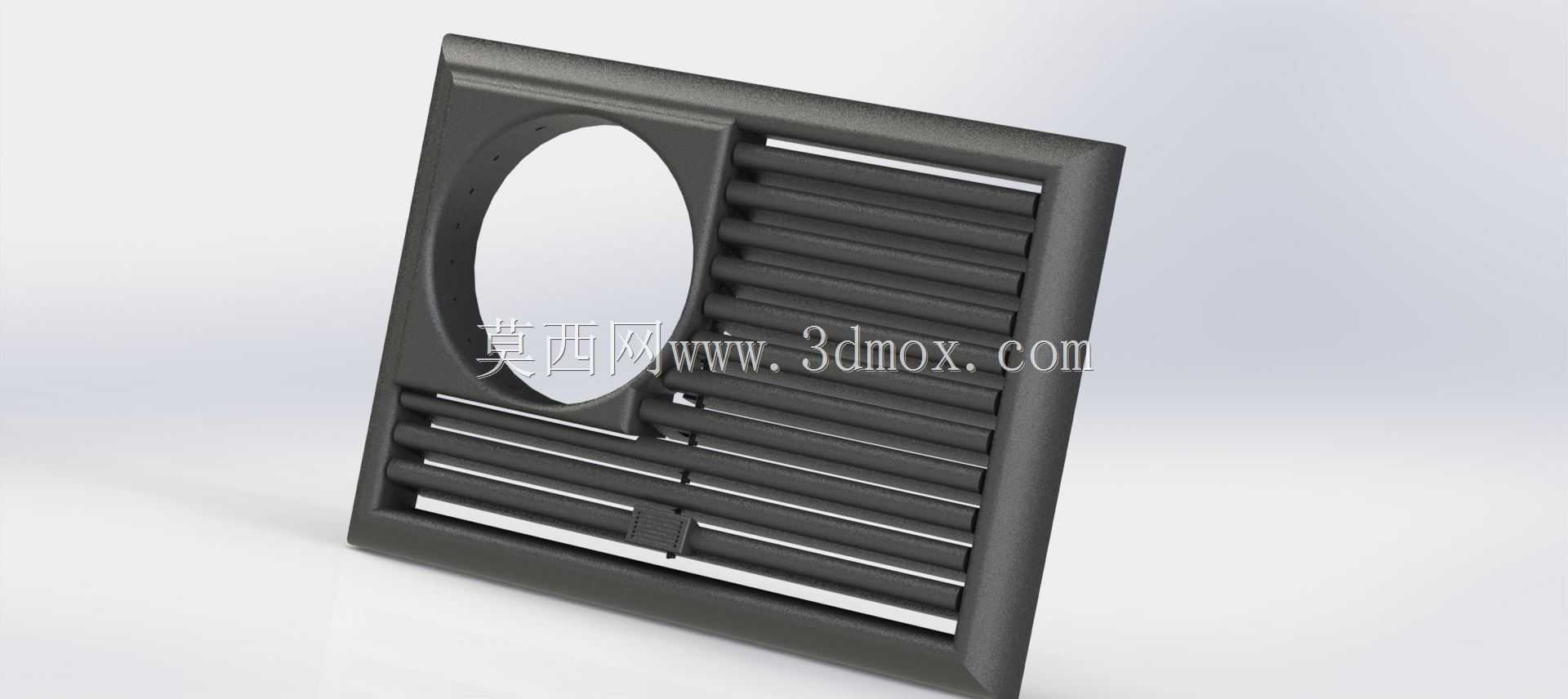

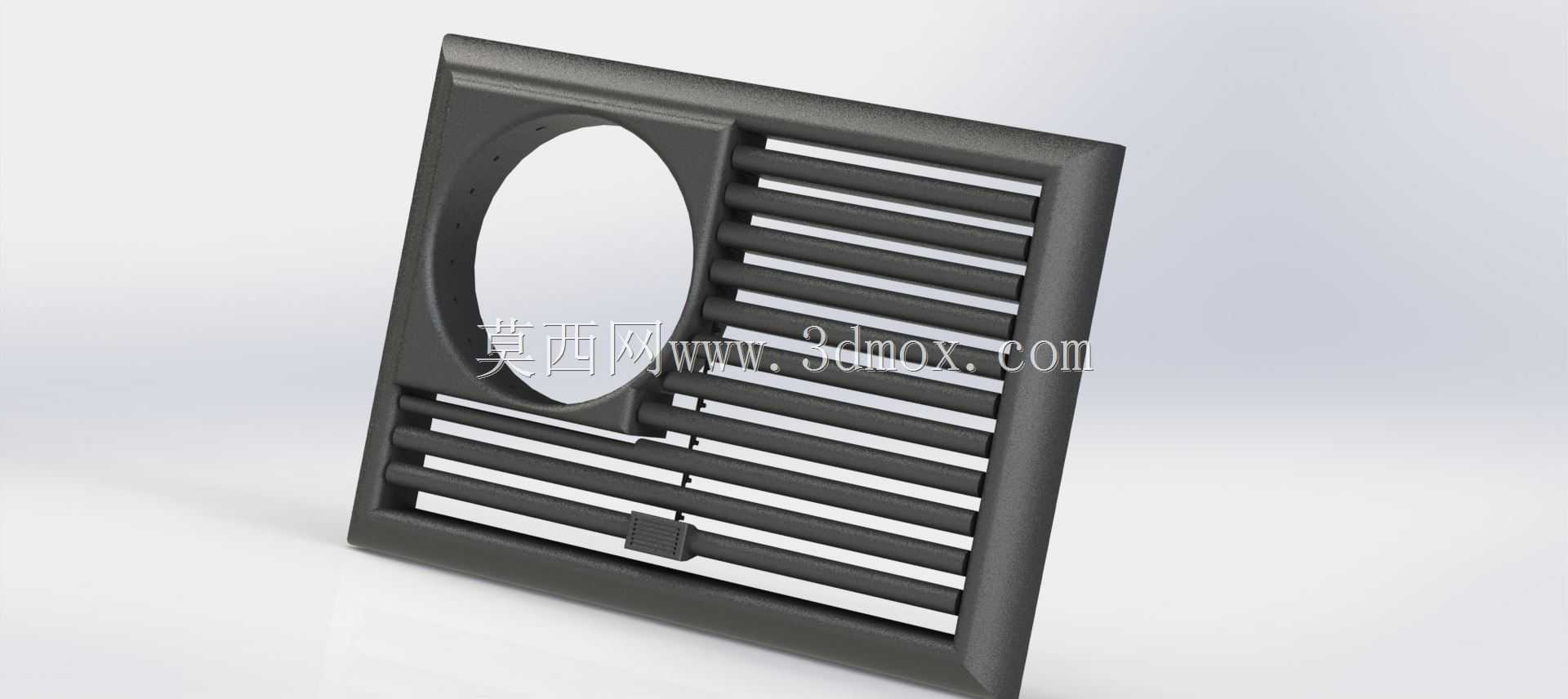

　　不会因为增加仪表安装位就阻断空调出风路径，叶片的转动间隙控制在合理范围，调整时不会出现卡滞或松动异响，导风叶片的间距经过测算，既保证足够的通风量，也不会因为叶片过疏导致导风效果变差，过窄增加风阻产生风噪。预留的仪表安装孔位做了环形限位台阶，孔位直径严格匹配52mm规格的增压表外径，安装时仪表可以直接卡入台阶位，不需要额外打胶或者加装固定卡扣，孔位周边做了加厚处理，避免长期使用后孔位变形导致仪表松动脱落，孔位位置选在出风口左侧区域，刚好避开主驾视线的遮挡范围，驾驶过程中瞟一眼就能读到仪表数值，同时不会阻挡正常的路面观察视线。设计过程中首先做了原车出风口的安装位测绘，确定面板的整体外轮廓尺寸、背部的卡扣位置都和原部件完全一致，

　　保证直接替换安装，不需要修改原车的安装基座。导风叶片的转轴位置做了同轴度校验，每一片叶片的转动轴都在同一条直线上，装配后叶片转动顺滑，不会出现某一片叶片卡滞带动其他叶片错位的问题。仪表孔位的位置经过多轮调整，最初的方案把孔位放在面板中间，测试后发现会阻挡中间区域的出风，而且主驾观察仪表时需要偏移视线角度过大，存在驾驶安全隐患，调整到左侧位置后，既保留了大部分区域的出风面积，观察视线也更符合日常驾驶的视觉习惯。背部的卡扣结构做了加强筋设计，卡扣的厚度和卡接深度和原厂件保持一致，安装时卡入到位后有清晰的卡位反馈，长期车辆行驶颠簸也不会出现面板松动脱落的问题。材料选用上适配车载内饰的常用耐温材料，能承受空调冷热风交替的温度变化，

　　夏季暴晒下中控区域温度升高也不会出现结构变形，冬季吹暖风时也不会释放异味。整个结构的安装不需要特殊工具，只需要把原车手出风口面板撬下，将这套结构对准卡位按入即可，仪表的走线可以顺着出风口内部的空隙走到中控内部接线，完全隐藏走线，不会在仪表台表面露出明线，兼顾实用性和内饰的整洁度。出风区域的叶片做了圆角处理，边缘没有尖锐毛刺，日常调整风向时不会划伤手指，面板表面的纹理和原车内饰纹理保持一致，安装后没有明显的改装痕迹，兼顾改装功能性和内饰的整体协调性。
