15吨级方形谷物存储料仓结构设计

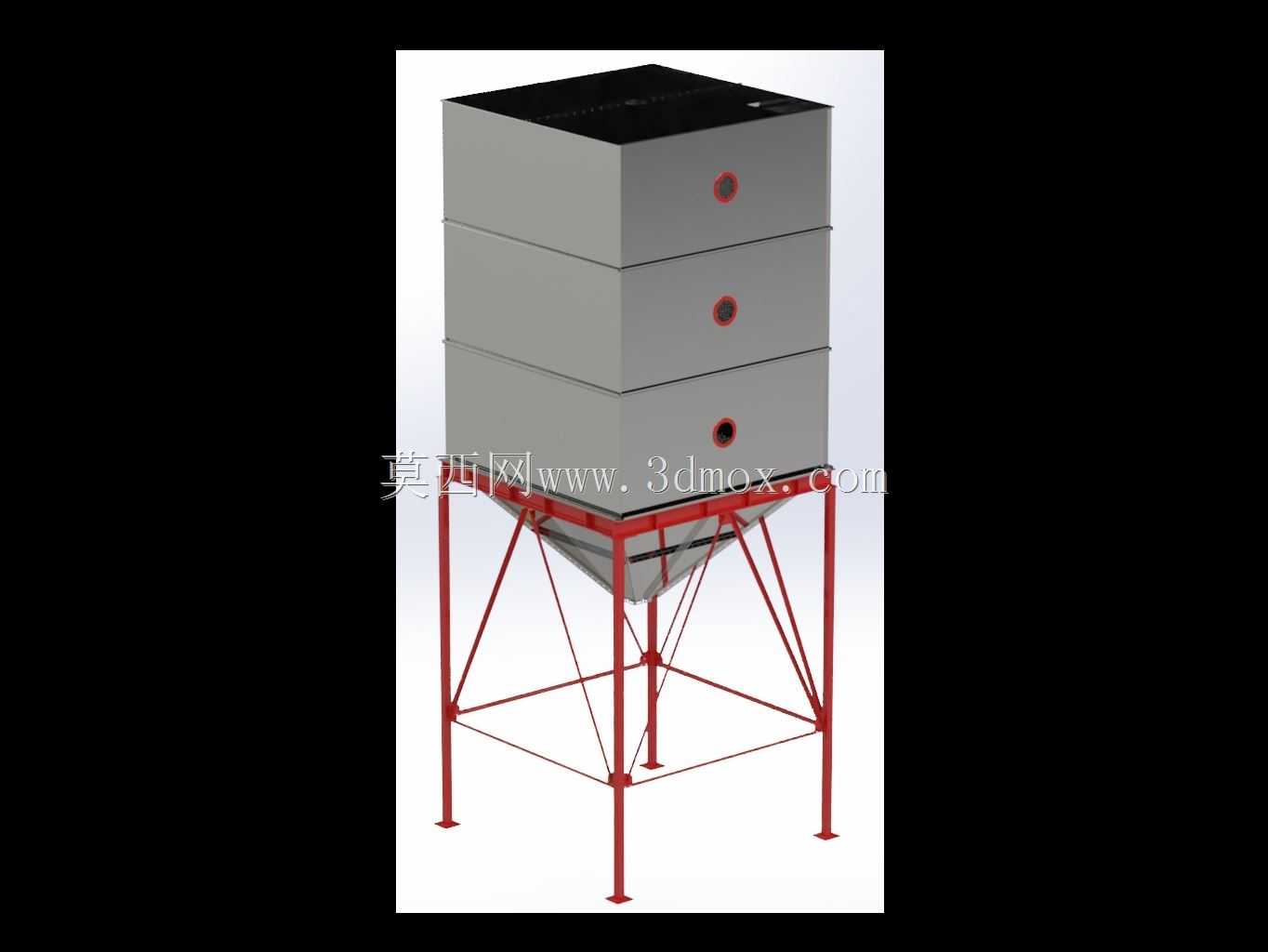

　　在中小型粮食加工厂区、区域型粮油收储站点的散料暂存环节，方形料仓的空间利用率优势一直远高于同容积的圆形筒仓，这款适配15吨级散粮存储的方形筒仓，正是针对厂房内柱网间距规整、需要最大化利用平面占地的场景设计的。从实际落地的安装边界来看，仓体主体采用三段式方形直段堆叠结构，底部搭配四棱锥形出料斗，整套设备的支撑框架采用标准型材焊接成型，支腿落点的横向与纵向间距完全适配常规工业厂房的预留设备基础点位，不需要额外对地面做大规模的结构改造，安装时只需要在四个支腿落点做预埋钢板固定，就能满足满载状态下的承重要求，不会出现偏载倾覆的风险。

　　从功能设计的角度出发，仓体直段侧壁预留的三个圆形接口，分别对应不同料位高度的检修、料位检测或者辅助出料装置的安装需求，不需要后期在现场对仓壁做切割开孔，避免现场焊接破坏仓壁的防腐涂层。直段与锥段的连接位置做了一圈加强型钢框，既可以承接上部直段堆叠后的竖向载荷，也能作为支撑框架与仓体的连接受力点，把整仓物料的重量均匀传递到下部的支撑腿上，锥段的倾斜角度经过散粮安息角的校核，针对密度0.7左右的谷物类散料，不会出现物料在锥段搭桥、挂壁的情况，出料顺畅度可以满足常规气动或者手动滑盖闸门的安装使用需求，出料口的法兰尺寸也匹配常规的溜管、输送设备进料口规格，不需要额外做变径转接。

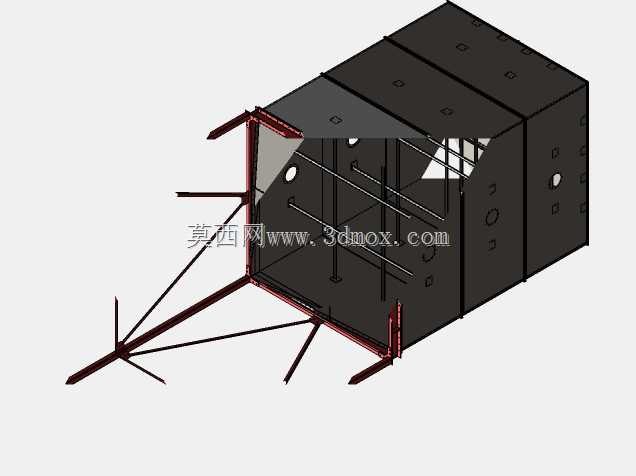

　　在结构细节的处理上，三段式直段仓壁全部采用折弯板材拼接成型，每段仓壁的折边处都做了外翻的连接法兰，段与段之间通过螺栓紧固，中间加装密封胶条，既可以避免粮食存储过程中的返潮问题，也能在运输过程中拆分装运，降低超宽超高的物流成本，现场组装时不需要大型吊装设备，借助厂区常规的手动葫芦就能完成段节的堆叠安装。支撑框架的斜撑布局采用三角形稳定结构，除了四个主支腿之间的横向连接横梁，在锥段下方还额外增加了斜向拉杆，抵消满载状态下锥段对主支腿产生的外张力，避免长期使用后支腿出现外扩变形。仓体顶部采用敞口加防护格栅的设计，既满足进料时的落料需求，也能防止大块杂物落入仓内，同时避免人员意外跌落的安全隐患。

　　从实际使用的场景适配性来看，这款料仓除了可以存储小麦、玉米、稻谷等常规谷物，也可以适配同密度范围的塑料粒子、粉状工业原料的暂存，只要根据存储物料的特性调整锥段的内壁光滑度或者加装助流装置，就能拓展使用场景。设计过程中已经考虑了不同地区的风载、雪载影响，仓体顶部的边缘预留了防雨棚的安装孔位，如果是在室外安装使用，只需要配套加装简易防雨顶盖就能满足户外使用要求，不需要重新对仓体顶部做结构加强。仓壁的板材厚度选择经过满载工况下的挠度校核，长期满载存储不会出现仓壁鼓胀变形的情况，连接螺栓的规格也做了对应的防松设计，避免设备运行过程中因为振动出现连接松动的问题。
