带急停按钮的铰接式操作支架结构

　　这款带急停操作端的铰接支架，主要应用在中小型自动化设备的操作侧防护区域、半自动装配工位的操作端、小型试验台的安全操作区，用来承载急停按钮这类需要快速触达的安全操作元件，同时通过铰接结构调整操作端的伸出角度与位置，适配不同操作人员的操作习惯与工位布局。从实际使用场景来看，这类支架不会直接参与设备的加工、传动动作，核心作用是为安全操作元件提供稳定的安装载体，同时兼顾操作可达性与非操作状态下的空间避让——比如在工位需要更换工装、清理物料的时候，可以将带按钮的悬臂扳转到侧方，避免突出的按钮磕碰物料或者剐蹭操作人员的工装。

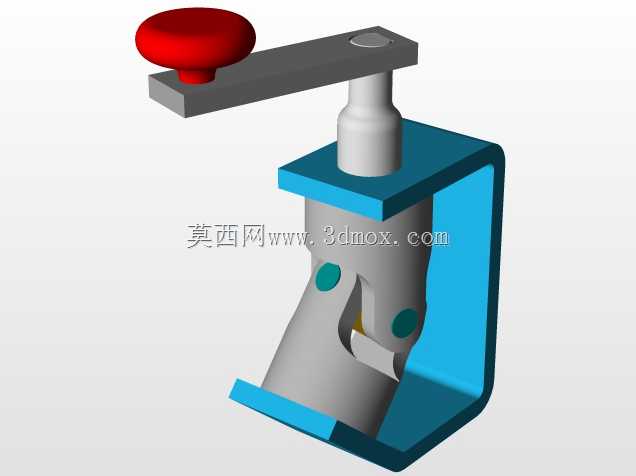

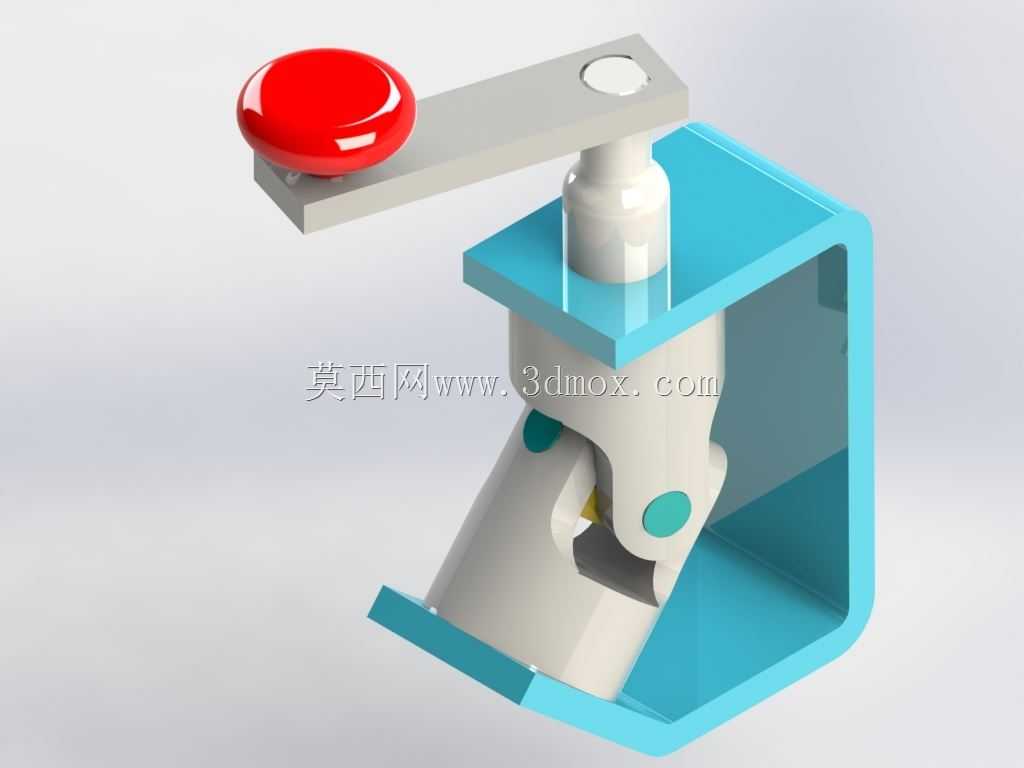

　　结构设计上，支架分为三个核心功能段：最上方的悬臂安装段、中间的铰接转向段、底部的盒式安装基座。悬臂段采用平直的板状结构，一端预留急停按钮的安装沉孔，孔位做了适配标准22mm急停按钮的卡槽结构，按钮装入后可以通过自带的螺母锁紧，悬臂另一端与铰接轴的上端做刚性连接，铰接轴采用阶梯轴结构，上段与悬臂过盈配合，中段穿入基座的上盖板轴孔，轴与孔之间预留0.1mm的间隙保证转动顺畅，同时在轴的中段设置了环形阻尼槽，嵌入O型橡胶圈提供转动阻尼，避免悬臂在无外力的情况下自行下坠转动。中间的铰接段采用了叉式铰接结构，两个铰接片之间预留了15°-75°的俯仰调节空间，铰接位置用圆柱销做转动副，销孔配合采用H7/g6的间隙配合，既保证转动无卡滞，又不会出现过大的旷量，铰接片上设置了定位凹点，配合弹簧顶珠实现常用角度的档位定位，操作人员调整角度时可以清晰感知到档位卡点，不需要额外锁紧就能保持调整后的姿态。底部的盒式基座采用三面围合的框式结构，下边缘预留了四个安装沉孔，可以通过M5螺栓固定在设备的框架铝型材或者钣金台面上，基座内部预留了走线空间，急停按钮的连接线可以从悬臂的穿线孔进入，顺着铰接轴的中心通孔穿入基座内部，再从基座侧面的出线孔引出接入设备的安全回路，全程走线隐藏在结构内部，避免外部走线被物料剐蹭、被油污侵蚀导致线路破损。

　　安装边界方面，基座的整体外轮廓尺寸控制在80mm60mm100mm范围内，安装孔位的中心距为60mm*40mm，适配市面上主流的30系列、40系列工业铝型材的安装槽距，不需要额外做转接板就能直接固定；悬臂完全伸出时的水平长度为120mm，急停按钮的操作面距离基座安装面的最大高度为180mm，当悬臂向下扳转到最低位置时，操作面高度为70mm，水平方向的伸出长度缩短到40mm，可以完全收在基座的轮廓范围内，不会突出到工位的操作通道内。铰接结构的转动阻尼经过调校，单指扳动悬臂的力控制在15N-20N之间，既不会因为太轻导致误碰移位，也不会因为太重导致操作人员调整角度时费力。急停按钮的安装位做了下沉设计，按钮的红色操作头突出悬臂上表面12mm，符合安全操作规范中急停按钮的突出高度要求，同时悬臂的边缘做了R3的圆角处理，避免操作人员快速拍击急停时被棱角划伤。

　　从设计逻辑来看，这款支架没有采用复杂的锁紧结构，而是通过阻尼件与弹簧顶珠实现姿态保持，减少了需要手动操作的锁紧旋钮，在紧急情况下操作人员不需要额外调整锁紧结构，直接拍击按钮就能触发急停，不会因为结构干涉影响安全操作的响应速度。基座的框式结构一方面减轻了整体重量，另一方面可以作为接线的分线腔，少量的接线端子可以直接布置在基座内部，不需要额外配置接线盒，减少了工位的附属零件数量。铰接位置的转动范围经过限位设计，最大俯仰角度不会超过75°，避免悬臂过度上翻导致内部走线被拉扯断裂，同时最小角度限制在15°，避免悬臂直接撞击基座上表面造成漆面磕碰或者结构变形。所有转动配合的位置都采用了自润滑的工程塑料衬套，长期使用不需要加注润滑脂，也不会出现金属摩擦的异响，适配车间多粉尘、少量油污的工作环境，衬套的磨损量在正常使用工况下可以达到3万次以上的转动寿命，满足普通设备3-5年的使用周期需求。
