机床操作件圆形曲柄把手结构设计

　　在各类通用机床、专用工装夹具、小型手动压力设备以及轻工机械的操作端，这类圆形曲柄把手是操作人员与设备交互最频繁的手动执行部件之一，它的设计合理性直接影响操作手感、施力效率甚至长期操作的疲劳度，很多一线设备调试和操作人员都有过因为操作把手设计不合理，导致施力打滑、长时间操作手腕酸痛的经历，这也是这类看似简单的零部件在结构设计阶段需要反复打磨细节的核心原因。从实际应用场景来看，这类曲柄把手通常安装在设备的进给调节轴、锁紧转轴、手动换向机构的轴端，不需要额外的辅助工具，操作人员直接握持即可完成小行程的转动调节、位置锁紧或者轻载传动动作，相比直柄式的手轮，它的握持接触面积更大，在需要施加一定周向力矩的场景下，手掌可以完全贴合把手的圆弧顶面，

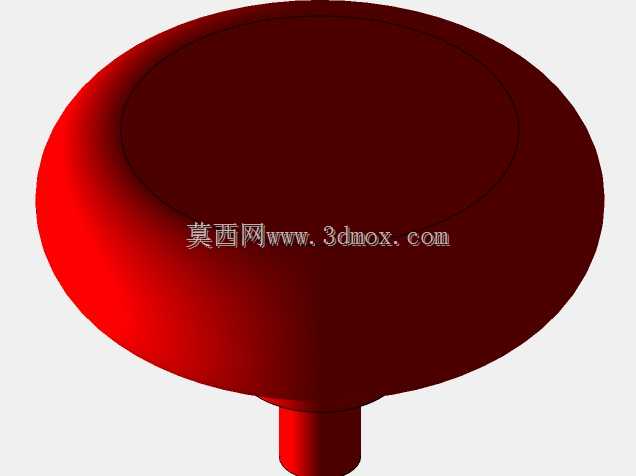

　　施力时的压强分布更均匀，不会出现局部硌手的问题。设计阶段首先要考虑的是握持区域的曲面过渡，整个圆盘形的握持部分不能出现尖锐的棱边，所有边缘都做了大圆角的顺滑处理，圆盘顶面采用内凹的弧面结构，刚好匹配手掌自然弯曲时的贴合形态，当操作人员施加转动力矩时，手掌与把手的接触摩擦力足够，即使手上沾有少量切削液或者润滑油，也不容易出现打滑脱力的情况。下方的连接柱部分是和设备转轴配合的核心结构，设计时需要严格匹配安装轴的直径公差，连接柱的长度要根据安装面板的厚度确定，既要保证插入转轴后有足够的配合长度传递扭矩，又不能因为柱体过长导致安装后把手与设备面板之间出现间隙过大或者干涉的问题，连接柱与上部圆盘的衔接位置做了渐变的过渡圆角，避免应力集中导致长期受交变力矩后出现根部断裂的问题，很多小厂生产的同类配件就是因为这个位置的圆角处理不到位，在频繁施加较大力矩的时候容易从根部开裂，直接导致配件报废。从安装边界来看，这类把手的圆盘外径通常根据需要传递的最大力矩确定，需要的操作力矩越大，圆盘的外径就设计得越大，利用力臂原理降低操作人员需要施加的握持力，比如普通小型车床的尾座锁紧用曲柄把手，外径一般在80mm到120mm之间，连接柱的直径根据配合轴的尺寸通常在10mm到20mm区间，安装时只需要将连接柱插入设备转轴的安装孔，拧紧侧面的紧定螺钉即可完成固定，不需要复杂的安装工序，后期维护更换也十分便捷。在功能特性上，

　　这类实心结构的曲柄把手相比空心冲压的把手有更好的结构强度，能够承受更大的瞬时冲击力，在设备需要快速锁紧或者紧急调节的场景下，操作人员即使施加较大的瞬间扳动力，也不会出现把手变形的问题，表面的圆润曲面没有容易积留切屑、灰尘的死角，日常设备维护时只需要简单擦拭即可保持清洁，不会因为缝隙积垢导致操作时硌手或者转动卡滞。很多设计新手在做这类操作件的时候，容易只关注外观的圆润度，忽略了握持面的摩擦力设计，要么把表面做得过于光滑导致沾油后打滑，要么做了过于突兀的防滑纹导致操作时硌手，这个模型的设计刚好平衡了两者的关系，整个握持面保持顺滑的曲面形态，依靠足够大的接触面积和合理的曲面弧度提供足够的操作摩擦力，

　　不需要额外增加防滑纹路就能满足日常操作的防滑需求，长时间握持操作也不会在手掌上留下压痕。另外在设计的时候还要考虑操作时的转动空间，圆盘的厚度不能过厚，否则会占用过多的设备外部空间，容易在操作人员走动的时候勾挂衣物，这个模型的圆盘厚度控制在合理区间，既保证了足够的结构强度，又不会因为厚度过大导致外伸尺寸过多，安装后与设备面板保持合适的间距，操作人员的手指可以自然握住圆盘的边缘，转动时不会出现手指被夹在把手和设备面板之间的问题。对于设备选型的人员来说，选用这类标准结构的曲柄把手，不需要单独开模定制，直接根据安装轴的尺寸和需要的操作力矩选择对应规格即可，能够有效缩短设备的设计和生产周期，同时这类经过长期实际应用验证的结构，在使用过程中的故障率极低，能够减少设备后期的维护配件更换成本。从三维建模的角度来看，这个模型的曲面过渡均匀，所有的衔接位置都做了合理的圆角处理，没有出现曲面扭曲、几何错误的问题，不管是用来做设备装配的干涉检查，还是用来做工程图导出加工尺寸，都能够直接使用，建模时的特征顺序也符合机械加工的工艺逻辑，上部圆盘采用车削加工即可成型，下部连接柱可以和圆盘一体车削完成，后续只需要加工连接柱上的紧定螺钉孔就可以完成成品加工，不需要复杂的多工序加工，加工工艺性良好。
