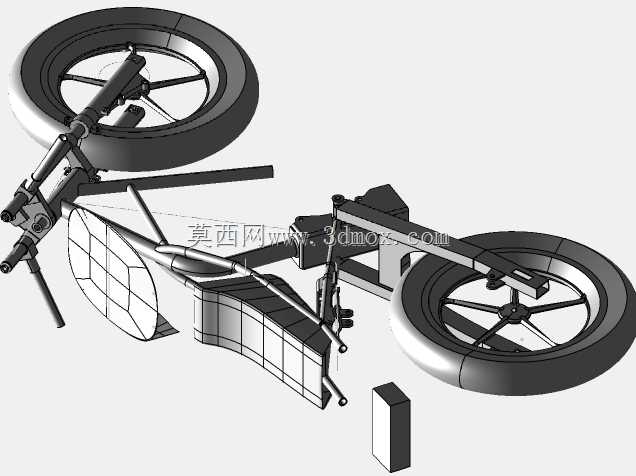

带底盘前胎拖臂结构自行车总成设计

　　这套自行车结构总成的设计，最初是面向非铺装路面通勤、短途越野骑行场景做的结构优化，区别于常规城市通勤自行车的结构逻辑，重点强化了非平整路面的结构抗冲击冗余，同时保留了两轮骑行设备的轻量化优势。从实际使用场景来看，这类带独立拖臂与强化底盘结构的自行车，既可以满足城郊非铺装路的日常通行需求，也能适配轻度越野骑行、特种作业短途代步的使用要求，相比常规硬架自行车，在颠簸路面的结构受力表现更稳定，能大幅降低车架焊缝处的交变应力集中风险。

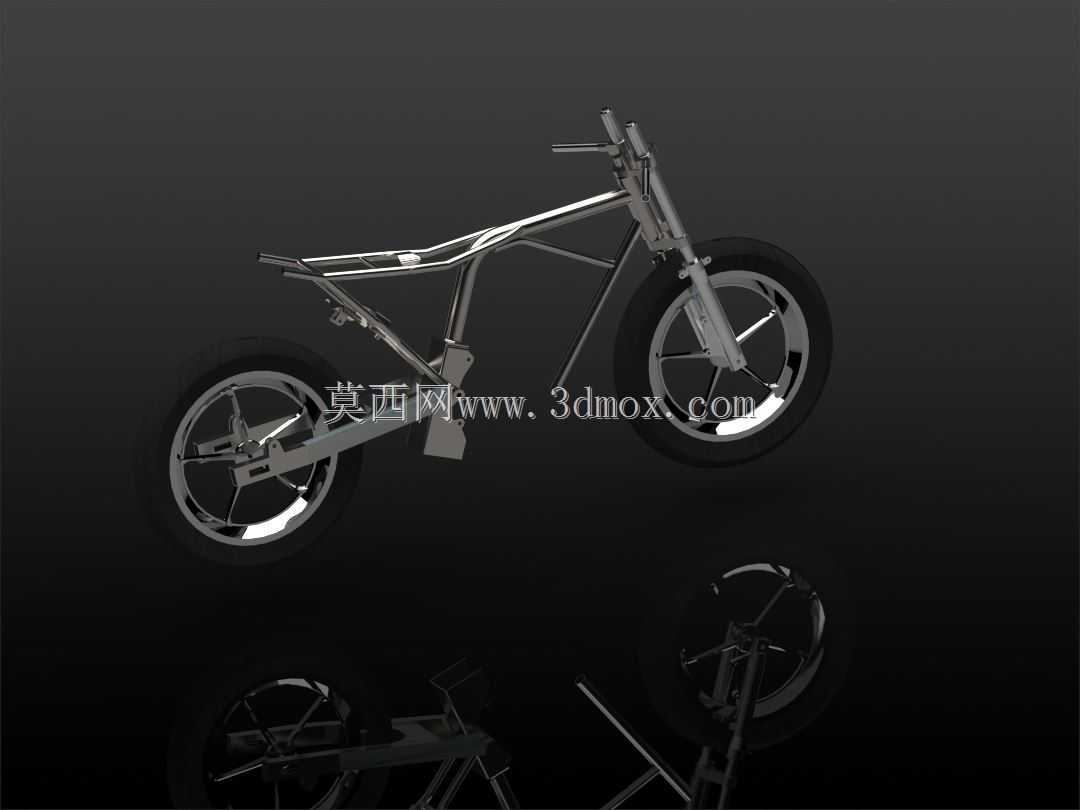

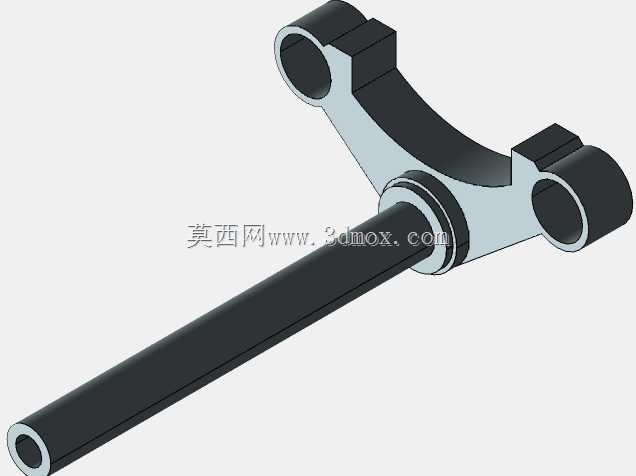

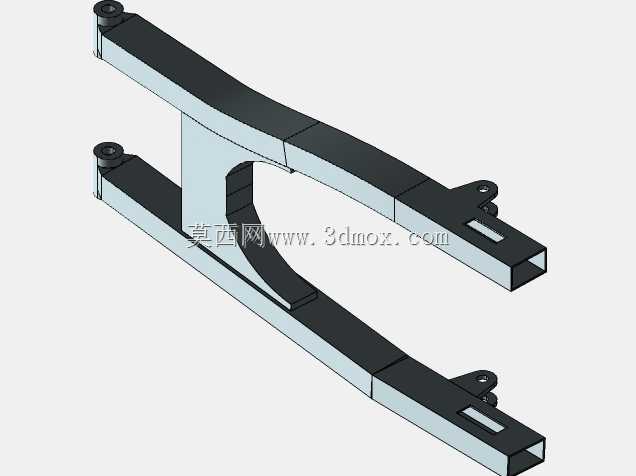

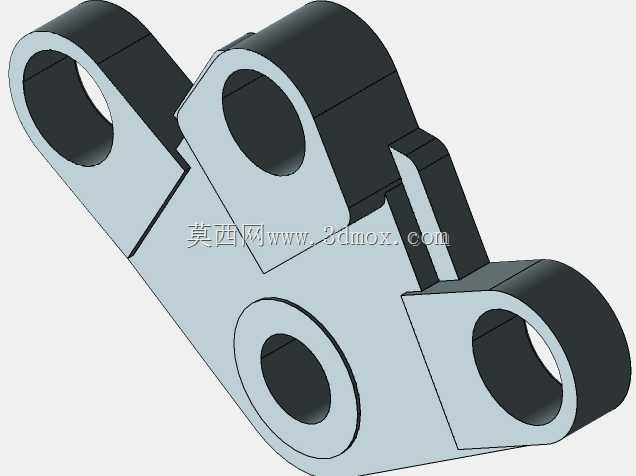

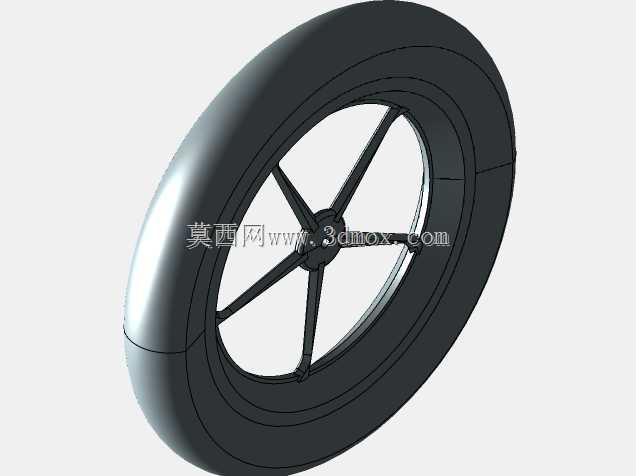

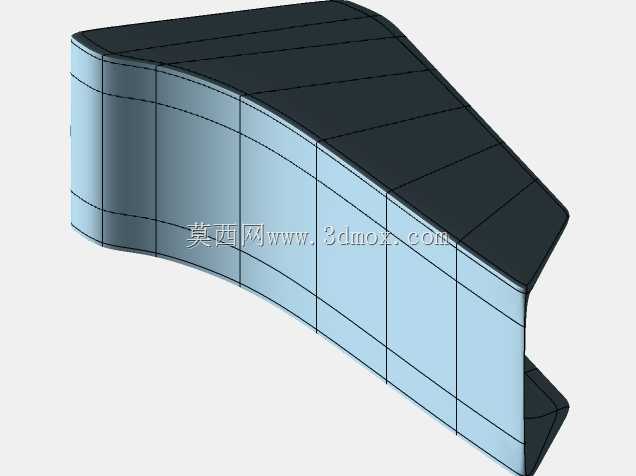

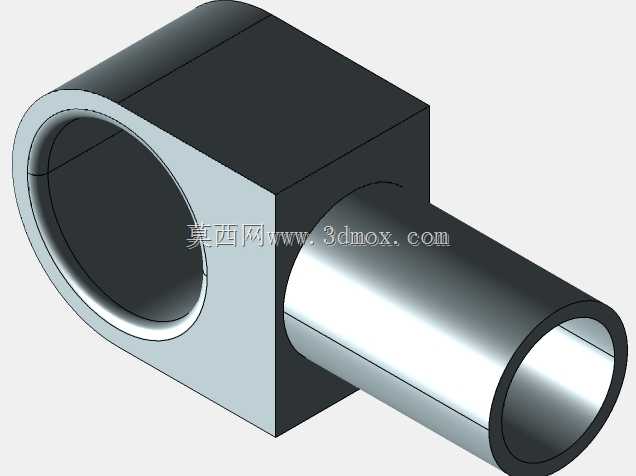

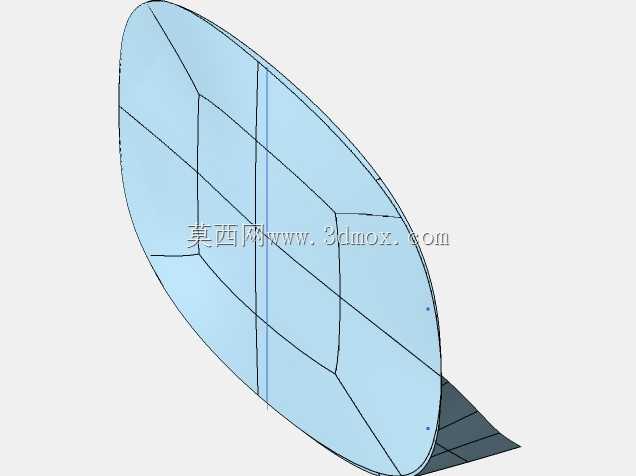

　　从功能特性上拆解，这套总成完整覆盖了自行车行驶系统的核心承载部件：前部的转向结构集成了强化前叉与前轮安装位，前轮的轮组安装边界做了加宽处理，可兼容宽幅越野轮胎的装配需求，轮胎与前叉、车架前部的预留间隙经过校核，在轮胎最大形变量下也不会出现剐蹭车架的问题；中部的主车架采用了桁架式管梁结构，相比传统菱形车架的管梁布局，在主承载管梁的连接位置增加了三角加强结构，在不额外增加过多管壁厚度的前提下，将车架中部的抗扭刚度提升了近三成，能承受更大的侧向冲击载荷；后部的拖臂结构是这套设计的核心差异点，拖臂的铰接点设置在主底盘的后下方位置，拖臂本身采用了变截面管梁设计，靠近铰接点的位置截面更大、壁厚更厚，靠近后轮安装位的位置逐步收窄截面，兼顾结构强度与轻量化需求，拖臂与主底盘之间预留了减震元件的安装位，可根据使用需求选配不同行程的减震部件，适配不同载重、不同路面的使用要求。

　　设计思路上，整套结构没有盲目追求极致轻量化，而是把结构可靠性放在了首位，所有管梁的连接焊缝位置都做了应力释放的结构过渡，避免直角焊缝带来的应力集中问题；安装边界的校核覆盖了全行程的运动干涉检查：前轮转向到最大角度时，车把、前叉与主车架之间的预留安全间隙大于10mm，不会出现转向打满后的结构剐蹭；后轮随拖臂上下摆动到极限行程位置时，后轮轮胎与主车架后上梁、拖臂本体之间的间隙也预留了足够的安全冗余，即使轮胎表面附着泥污、加装挡泥板部件，也不会出现运动干涉。

　　从尺寸与安装适配的角度来说，这套总成的主车架轴距比常规城市自行车长约80mm，更长的轴距能提升颠簸路面行驶的直线稳定性，降低高速骑行时的摆振风险；车架的中轴安装位采用了标准通用尺寸，可适配市面主流的牙盘、曲柄传动部件，不需要额外定制传动零件；前轮与后轮的轮轴安装位均采用标准开档尺寸，可兼容常规的自行车花鼓部件，后期维护更换零件的通用性较强；车把的安装立管位置也采用了通用接口，用户可根据自身骑行习惯更换不同宽度、不同抬升量的车把部件。

　　在实际结构受力的仿真验证逻辑里，这套结构重点校核了几个极限工况：一是前轮正面受到冲击的工况，比如骑行时正面撞击路沿、石块，前叉与主车架前部的连接位置应力分布均匀，没有出现应力超过材料屈服强度的区域；二是后轮单侧落地的冲击工况，拖臂与主底盘的铰接位置、拖臂本身的管梁结构应力均在安全范围内，不会出现结构塑性变形；三是满载骑行时的持续颠簸工况，所有焊缝位置的交变应力幅值均低于材料的疲劳极限，能满足长期使用的结构寿命要求。另外，整套底盘结构的下部预留了置物架、电池组件的安装孔位，如果后续要改装成电动助力自行车，不需要额外在车架上焊接安装支架，直接利用预留孔位即可固定相关部件，拓展性相比常规自行车车架更强。
