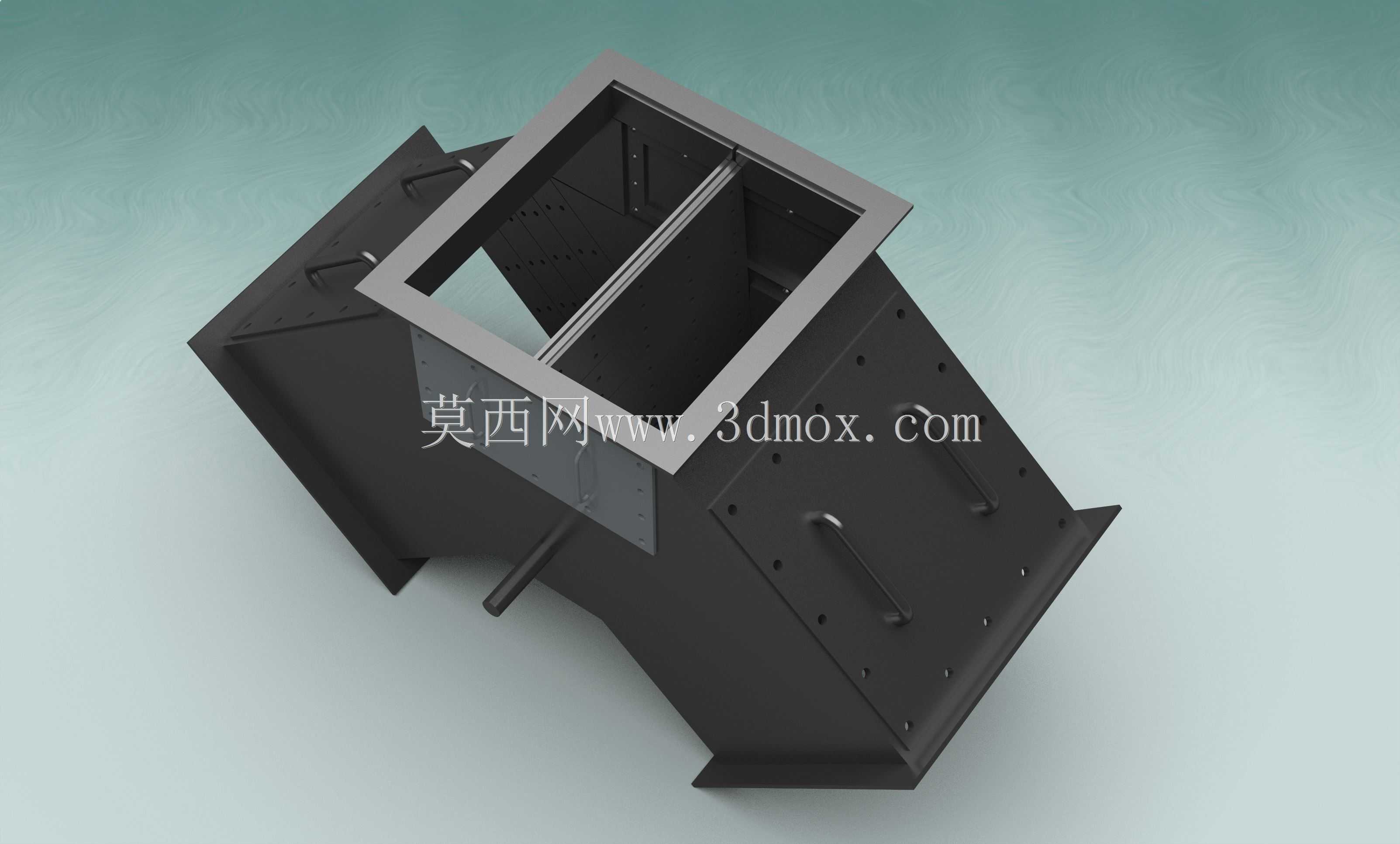

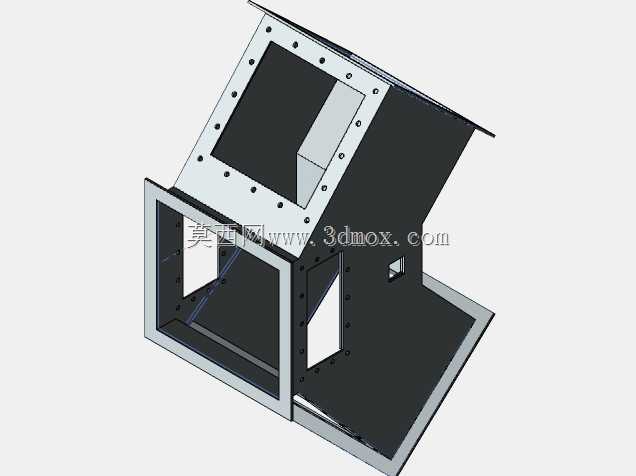

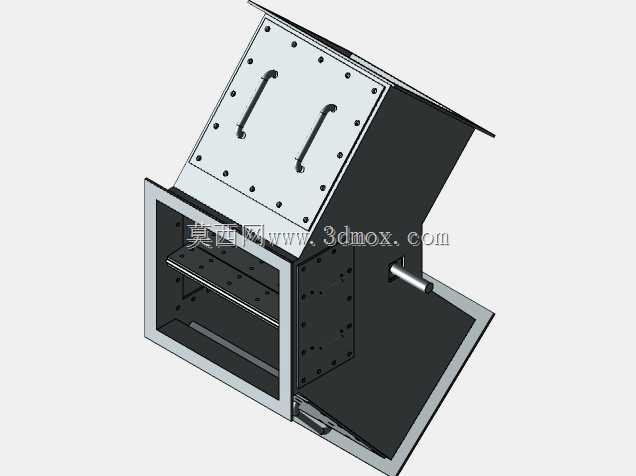

带闸门组件的管道翻板闸阀结构设计

　　在市政给排水、工业流体输送、化工介质管路等场景中，截流类阀门的结构可靠性直接决定整条管线的运维效率与运行安全，这款带配套组件的翻板闸门结构，正是针对中低压管路截流、工况调节需求完成的三维结构设计。不同于常规升降式闸阀的长行程驱动结构，该翻板结构采用绕固定铰轴旋转的启闭方式，闸板翻转过程中沿管路轴向的占用空间更小，适合安装在管廊排布紧凑、竖向安装空间不足的管段中，尤其是老旧管线改造项目里，原有安装边界预留不足的场景下，这类结构的适配性远优于传统闸阀。

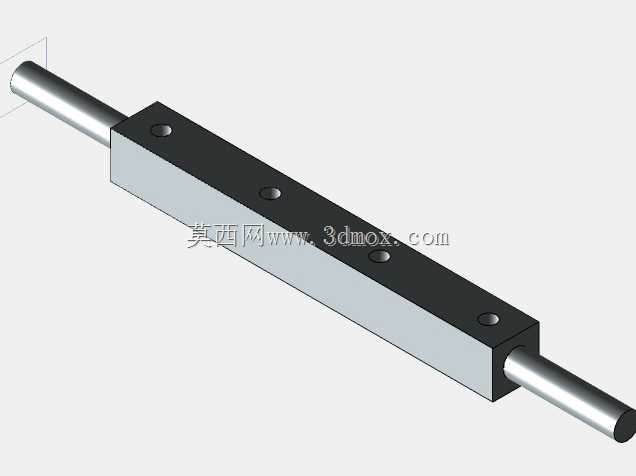

　　从功能特性来看，该结构的闸板密封面采用贴合管路通径的整面设计，完全闭合时密封面与管路轴线垂直，截流状态下的介质泄漏量控制表现优异，闸板翻转至全开位置时，整体贴靠在管路内壁侧，不会对管路通流截面造成过多遮挡，介质流经时的局部阻力损失更小，适合对通流效率要求较高的给排水、循环水管路使用。配套的闸门组件包含铰轴支座、密封压件、限位结构等全套配合部件，各零件的配合公差在建模阶段就做了匹配校验，铰轴与支座的配合间隙预留了润滑与磨损补偿空间，长期往复启闭过程中不会出现卡滞、偏磨的问题。

　　设计过程中优先考虑了现场安装的适配性，整体结构的安装法兰尺寸匹配常规管路的通用法兰标准，安装时无需额外制作过渡连接件，直接对接现有管路法兰即可完成装配。结构的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，安装过程中不会磕碰周边管线或施工人员，同时外部结构预留了驱动件的安装接口，既可以配套手动操作手柄，也可以根据工况需求加装气动、电动驱动元件，实现远程自动控制。

　　从安装边界来看，该结构的整体轴向长度比同通径的传统闸阀缩短近三分之一，安装时不需要为阀杆升降预留额外的竖向操作空间，水平、竖向甚至倾斜安装的管段都可以适配，铰轴位置的密封结构采用多层压合设计，能够承受管路内的常规工作压力，不会出现介质沿转轴位置外渗的问题。建模过程中对所有运动部件做了干涉检查，闸板从全闭到全开的整个翻转行程内，不会与管壁、连接法兰、密封件发生运动干涉，各连接位置的紧固件排布都预留了扳手操作空间，现场拆装维护时不需要特殊工装，常规工具即可完成密封件更换、部件检修等操作。
