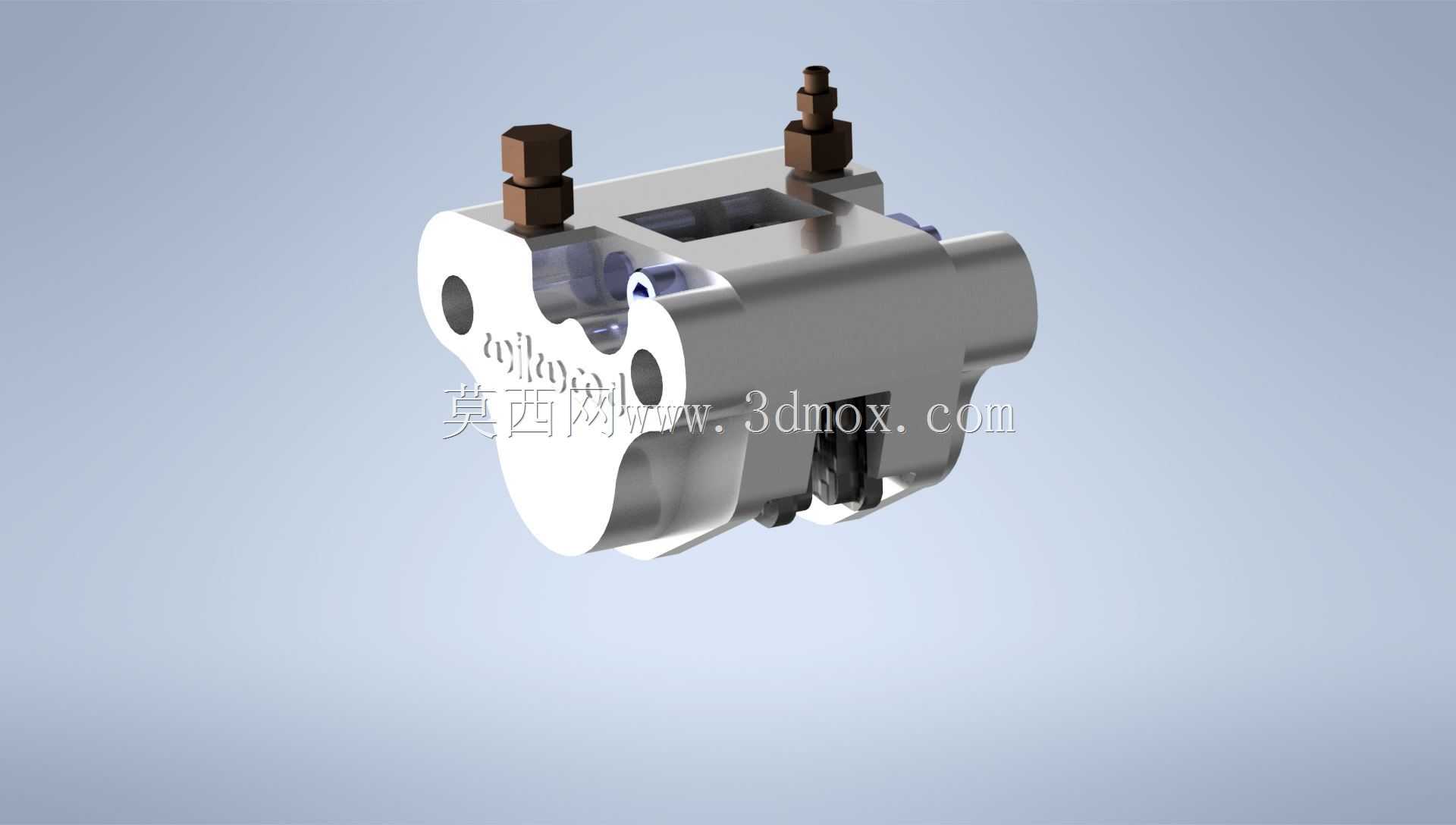

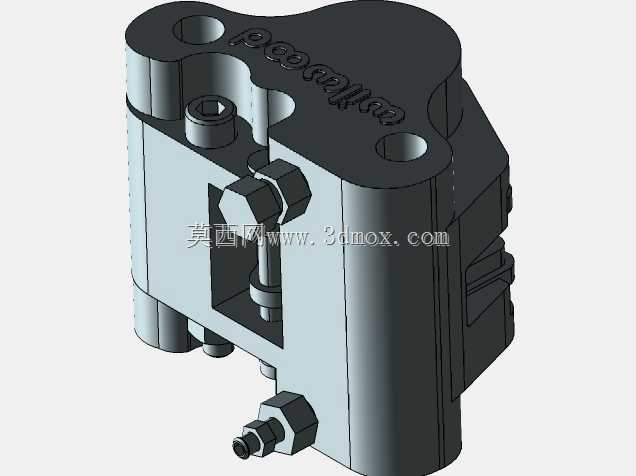

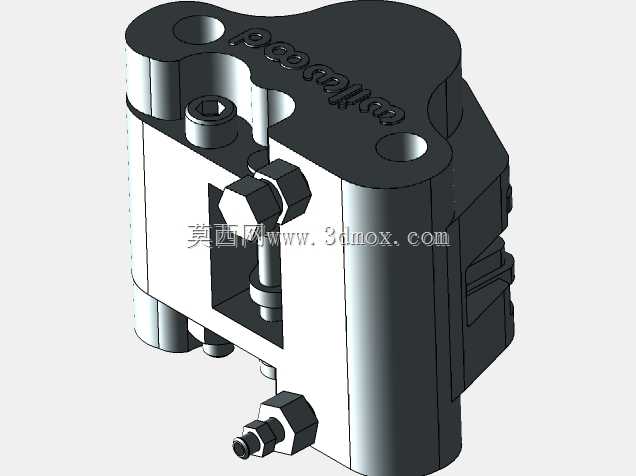

卡丁车用威伍德液压制动卡钳结构

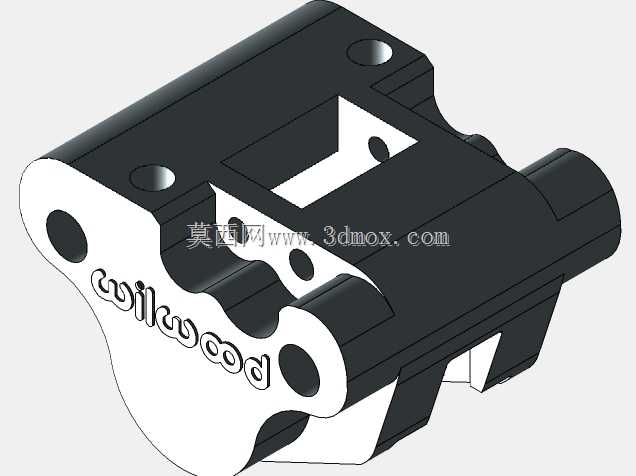

　　这款制动卡钳主要适配小型场地卡丁车的前轮制动回路，也可在轻量化改装全地形车、小型电动场地赛车的制动系统改造中作为配套部件使用，核心作用是在制动踏板输入液压推力后，通过内部活塞推动两侧摩擦片夹紧随车轮转动的制动盘，将车辆行进的动能通过摩擦作用转化为热能耗散，实现车辆减速或驻车锁止的功能。从结构设计逻辑来看，卡钳采用浮动式单活塞布局，相比对置多活塞卡钳，整体结构更紧凑，重量控制更优，适配卡丁车这类对簧下质量敏感的小型车辆，安装时卡钳本体可沿导向销做小范围轴向浮动，能够自动补偿摩擦片磨损带来的间隙变化，避免制动拖滞或者踏板行程过大的问题。卡钳本体采用高强度铝合金锻压成型，本体上预留的两个安装孔位中心距符合小型卡丁车通用的安装支架尺寸规范，

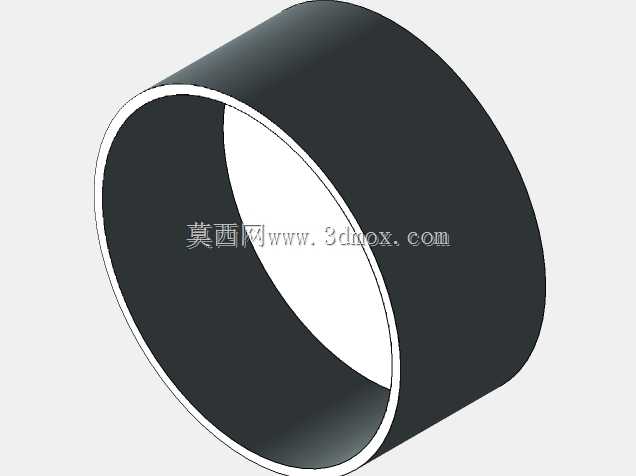

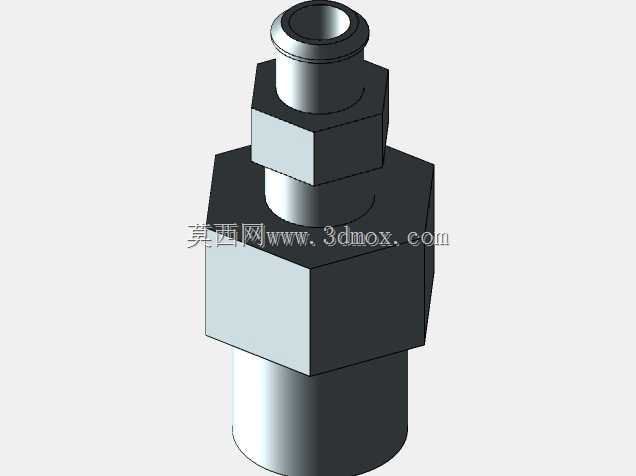

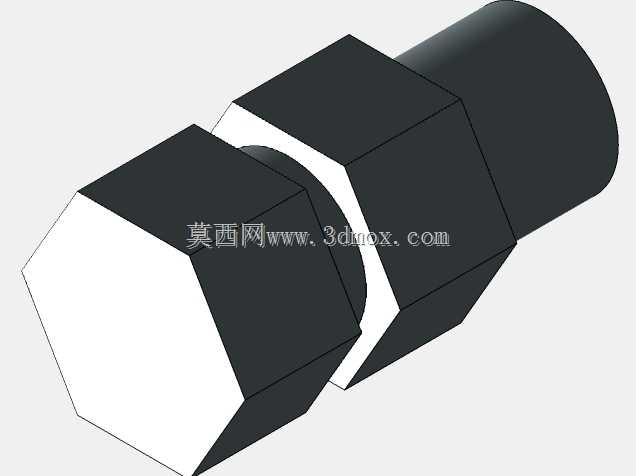

　　安装时需要保证卡钳内摩擦片与制动盘的端面平行度公差控制在0.1mm以内，避免摩擦片偏磨导致制动抖动或者制动力不足的问题。卡钳的进油口采用标准公制细牙螺纹接口，可直接适配卡丁车常用的制动硬管与软管连接规格，内部活塞采用硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，保证活塞在缸筒内滑动顺畅，同时配备的矩形密封圈除了密封制动液防止泄漏之外，还能在制动解除时带动活塞回位，保持摩擦片与制动盘之间的合理间隙，减少非制动状态下的摩擦损耗。在实际场地使用场景中，这类卡钳需要承受频繁制动带来的热负荷，因此本体外侧设计有散热肋条结构，能够在车辆行进过程中通过气流带走制动产生的热量，避免制动液温度过高产生气阻导致制动失效。

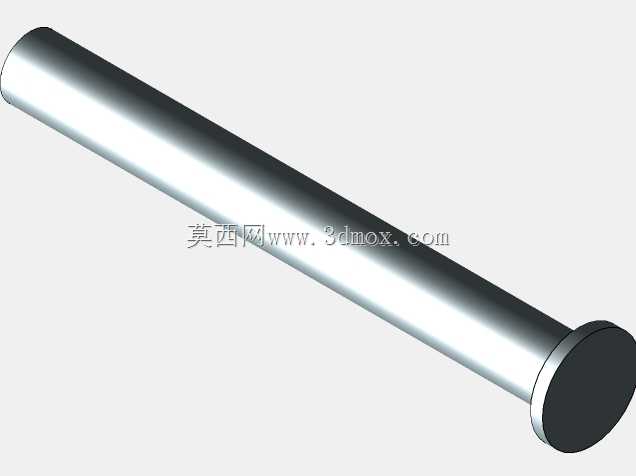

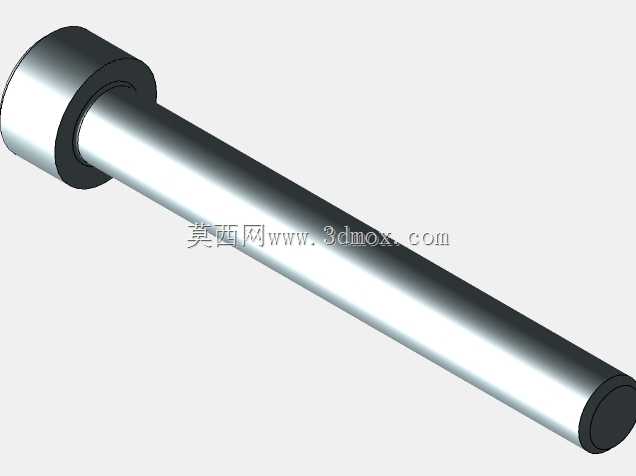

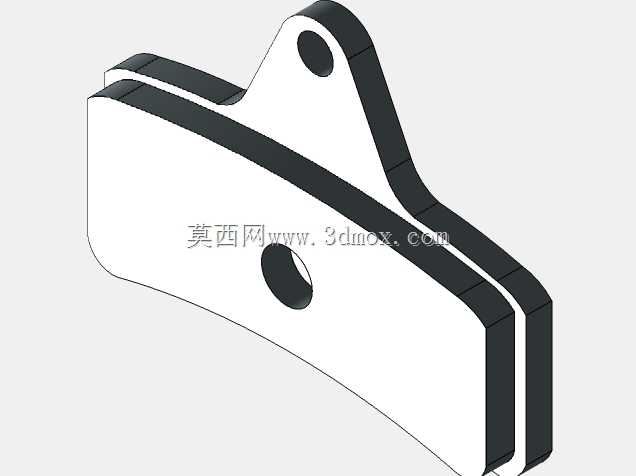

　　设计时还考虑了摩擦片更换的便捷性，拆下卡钳一端的固定销即可直接抽出摩擦片，不需要完全拆卸卡钳本体，能够大幅缩短场地赛事中的维护更换时间。卡钳的整体外形轮廓做了圆角过渡处理，避免卡丁车行驶中卷起的碎石磕碰卡钳本体造成损伤，同时所有外露的金属部件都做了防腐处理，能够适应场地赛道可能存在的积水、泥沙等恶劣使用环境。
