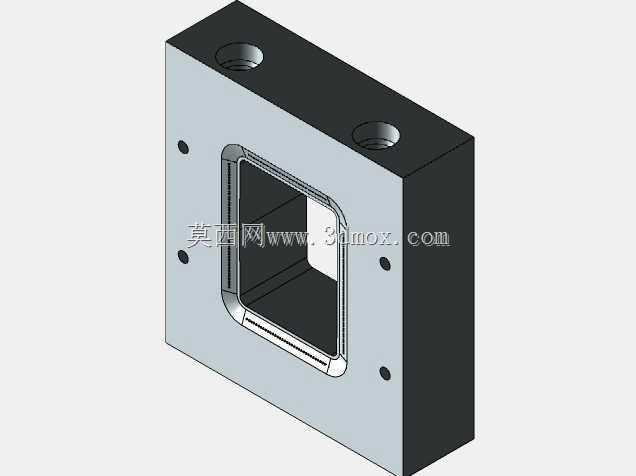

传感器壳体精密铸造模具结构设计

　　这款铸模主要面向工业传感器金属壳体的批量铸造生产场景，在压力变送器、接近开关、温度传感探头等工业检测元件的制造环节中，承担金属坯件的成型核心功能，适配铝合金、锌合金等常用低压铸造材质的加工需求，能直接产出符合传感器装配公差要求的壳体毛坯，减少后续机加工的切削余量。从实际生产的适配性来看，模具的分型面选择贴合传感器壳体的不规则外形特征，将带安装孔位的侧耳结构、线缆引出的凸台结构分别布置在动定模不同成型区域，避免出现倒扣粘模的问题，浇注流道采用侧浇口进料设计，进料位置选在壳体非装配面的厚壁区域，既能保证金属液充型时的流态平稳，减少卷气、冷隔等铸造缺陷，也能让后续浇口残留的打磨工序避开壳体的密封配合面，降低后处理的工作量。

　　模具的成型型腔表面做了抛光硬化处理，对应传感器壳体的外观面区域粗糙度控制在Ra0.8以内，保证铸出的坯件外观平整，无需额外做表面喷砂处理就能满足涂装要求。冷却水路的排布沿着型腔的轮廓走向做等距布置，在壳体壁厚较大的安装柱位置单独设置了点冷通道，避免厚壁区域冷却速度过慢出现缩孔缺陷，同时将整个成型周期的冷却时长控制在合理区间，匹配中小批量铸造生产线的节拍要求。安装边界上，模架采用标准模胚规格，可直接适配常用吨位的低压铸造机工作台装夹尺寸，导柱导套的配合间隙控制在0.02mm以内，合模时的定位精度能保证壳体壁厚均匀度偏差不超过0.1mm，满足传感器壳体的壁厚强度要求。脱模机构采用顶杆加推板的组合顶出方式，顶杆位置避开壳体的密封槽、

　　安装螺纹孔等关键结构，顶出时受力均匀，不会出现坯件顶白、变形的问题，针对壳体侧部的线缆过孔结构，模具内置了小型侧抽芯机构，抽芯行程刚好满足孔位的脱模距离，不会因为抽芯过长影响模具的整体结构刚性。整套模具的排气槽开设在分型面的末端以及型腔的困气区域，排气槽深度控制在0.05mm，既能顺畅排出充型过程中型腔内的空气，也不会出现金属液飞边的问题，减少后续去飞边的人工成本。在结构设计阶段，已经提前预留了磨损易损件的更换空间，像浇口套、侧抽芯镶件等部位都采用快拆式固定结构，生产过程中出现磨损时可以快速更换，不需要拆解整套模具，降低生产线的停机维护时间。
