带臂螺母衬套的碎煤机主轴结构设计

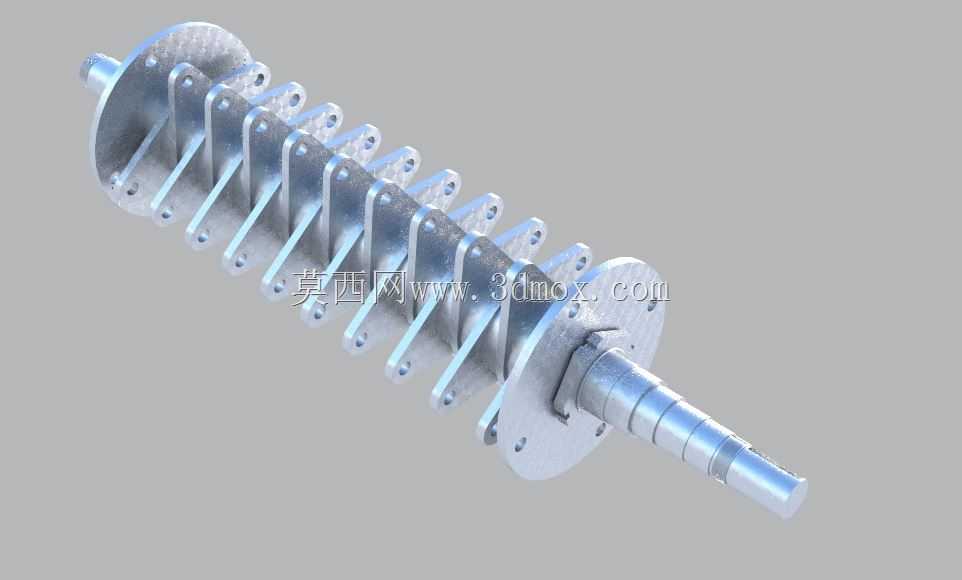

　　在矿山、选煤厂、火力发电厂输煤系统以及建筑垃圾资源化处理车间里，碎煤机是承担物料粗碎、中碎环节的核心设备，而主轴作为碎煤机转子总成的核心承载部件，直接决定了设备连续运行的可靠性与抗冲击载荷能力。这款带臂螺母和衬套的碎煤机轴，在结构设计上充分考虑了碎煤机工作时承受的交变冲击载荷、煤块或矸石的硬质点冲击、以及长时间连续运转的磨损问题，和常规光轴结构的碎煤机主轴相比，增加的带臂螺母与衬套结构，主要用于实现锤臂（或破碎齿板架）的轴向定位与周向防松，避免设备在频繁正反转、载荷突变的工况下出现紧固件松脱、转子动平衡失效的故障。

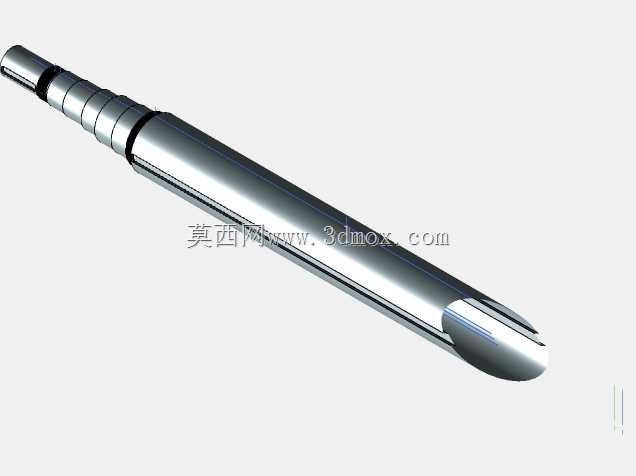

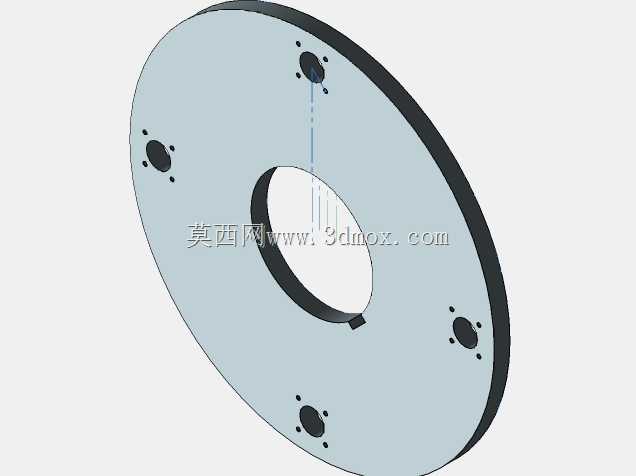

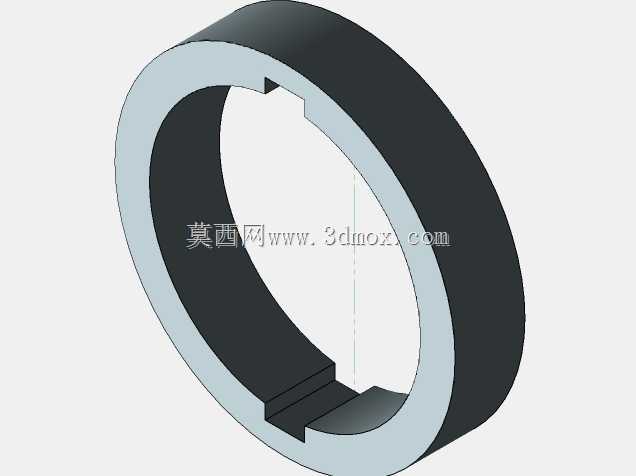

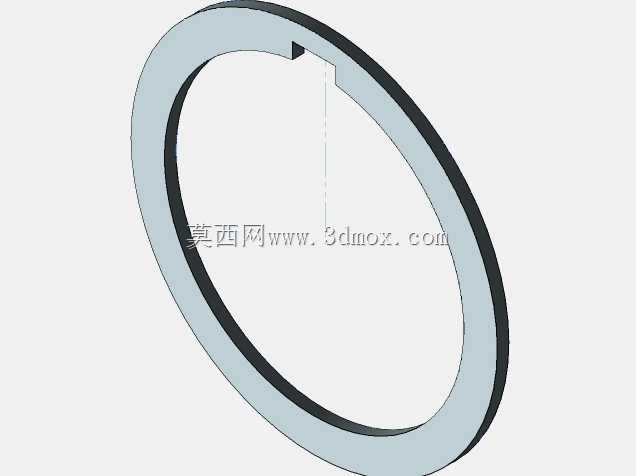

　　从实际安装边界来看，该轴的轴段采用阶梯式设计，从法兰连接端到轴头自由端，各轴段直径依次按载荷传递路径递减：靠近法兰盘的轴段直径最大，用于传递转子旋转的全部扭矩，法兰盘上均匀分布的螺栓孔可直接与转子辐板通过铰制孔螺栓连接，保证扭矩传递过程中无相对滑移；法兰盘内侧的轴段用于安装衬套，衬套采用过盈配合加平键辅助定位的方式装配，一方面可以避免锤臂架直接与主轴轴面接触造成轴体磨损，后期维护时仅需更换衬套即可修复配合间隙，大幅降低主轴的更换成本，另一方面衬套的外圆面加工有定位卡槽，可与锤臂架的内孔凸台配合，实现周向载荷的均匀传递，避免键槽单独受力出现应力集中。

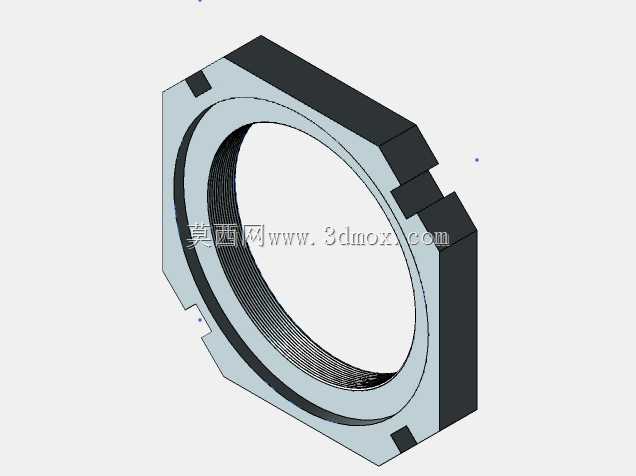

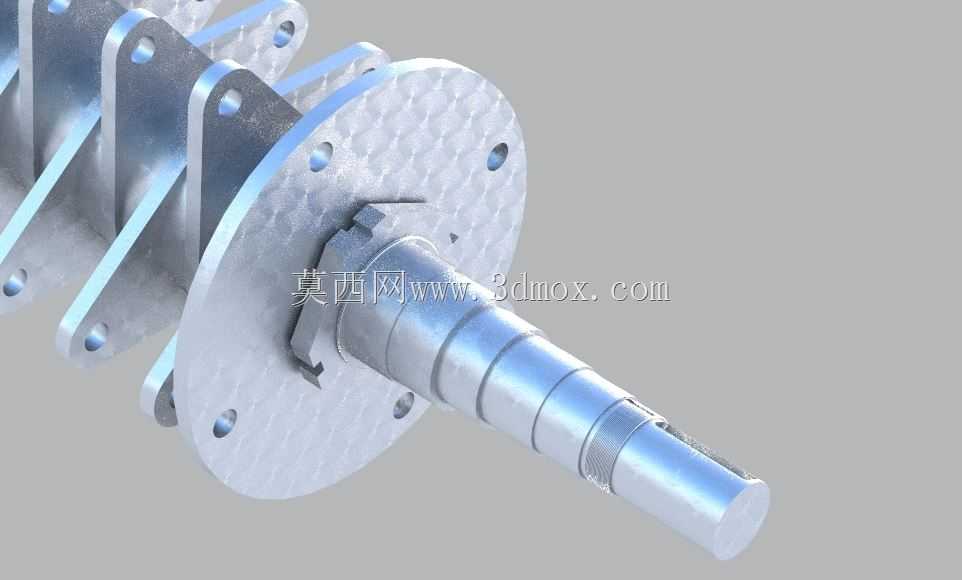

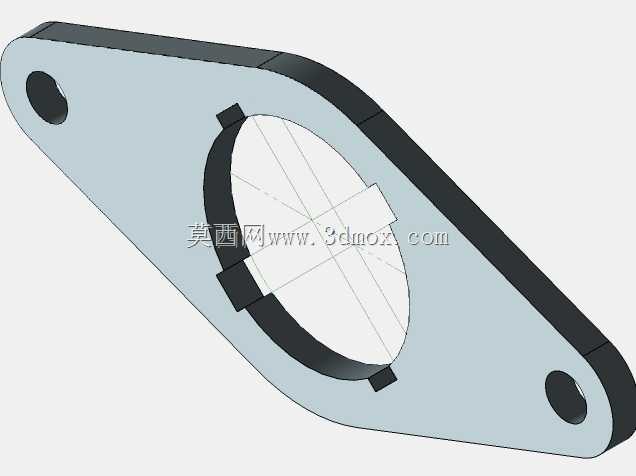

　　带臂螺母的设计是该轴结构的核心特点，区别于普通圆螺母，带臂螺母的外缘加工有对称分布的锁臂，锁臂上预留有锁止孔，当螺母旋紧到轴端螺纹段达到设计预紧力后，可将锁臂与衬套端面的锁止槽对齐，穿入定位销实现机械锁止，彻底解决碎煤机运行过程中因振动导致螺母回松的问题——在以往的碎煤机运维案例中，普通圆螺母松脱导致锤臂轴向窜动、打坏机壳的故障占碎煤机非计划停机的30%以上，这种带臂锁止结构可将该类故障发生率降低90%以上。轴头段加工有两个对称分布的键槽，用于安装联轴器与驱动电机（或减速机）输出端连接，键槽的位置与轴肩的距离经过严格计算，既保证联轴器的轴向定位可靠，又预留了轴承安装的足够空间，轴承位的轴段加工精度达到IT6级，表面粗糙度控制在Ra0.8以下，满足滚动轴承的装配精度要求，避免运行过程中出现轴承跑内圈的问题。

　　从设计思路上，该轴的所有轴肩过渡处均采用圆角过渡，圆角半径根据相邻轴段的直径差按1:10的比例设计，避免直角过渡造成的应力集中，在承受最大弯矩的法兰根部位置，还额外增加了卸荷槽结构，将峰值应力降低27%左右，可有效延长主轴的疲劳寿命。轴的整体材质选用42CrMo合金钢，经过调质处理后硬度达到HB240-280，衬套选用高铬铸铁材质，表面硬度达到HRC58以上，可承受煤块、矸石破碎过程中产生的磨粒磨损，带臂螺母选用45号钢调质处理，兼顾强度与韧性，避免锁止部位受冲击断裂。

　　在实际装配场景中，该轴的安装顺序需严格遵循从法兰端向轴头端依次装配的流程：先将法兰与转子辐板连接紧固，再依次热装衬套、装配锤臂架、旋紧带臂螺母并完成锁止，最后装配轴承座、联轴器，整个装配过程中需控制各配合面的过盈量在0.02-0.05mm之间，过盈量过大会导致装配困难、轴体内应力过大，过盈量过小则会出现配合面相对滑动、磨损轴体的问题。日常运维过程中，仅需定期检查带臂螺母的锁止销是否完好、衬套的磨损量是否超过1.5mm，无需对主轴本体进行频繁检修，大幅降低了设备的运维工作量。
