大口径管路用优化结构平板闸阀设计

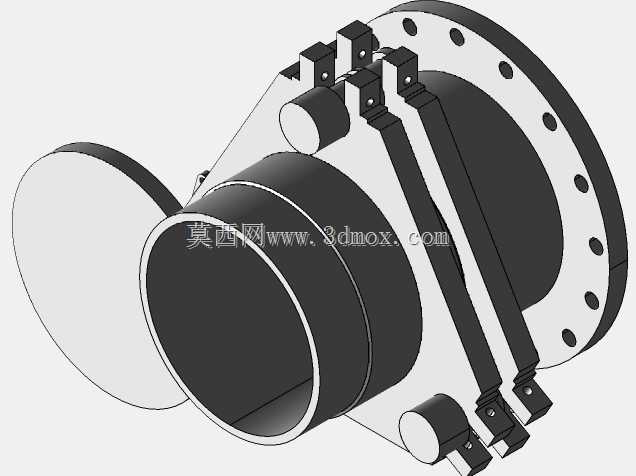

　　在市政输水干线、大型化工流体输送管网、长距离输油管线这类大外径管道系统中，常规截止阀或楔式闸阀往往存在流阻偏大、启闭力矩过高、大口径下密封面易磨损变形的问题，这款优化结构的平板阀正是针对这类工况做的定向结构设计。从实际使用场景来看，这类平板阀主要承担管路的通断控制功能，不做节流调节使用，全开状态下阀板完全抬升至阀腔上部，流道与管道内径完全贯通，介质流经时几乎没有额外的流向折转，压损远低于同口径的楔式闸阀，尤其适合输送含少量固体颗粒的污水、原油、浆料类介质，不会出现介质在阀腔底部沉积卡涩阀板的问题。

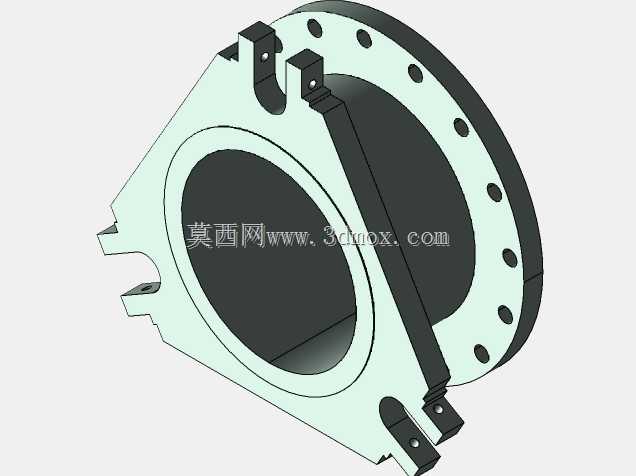

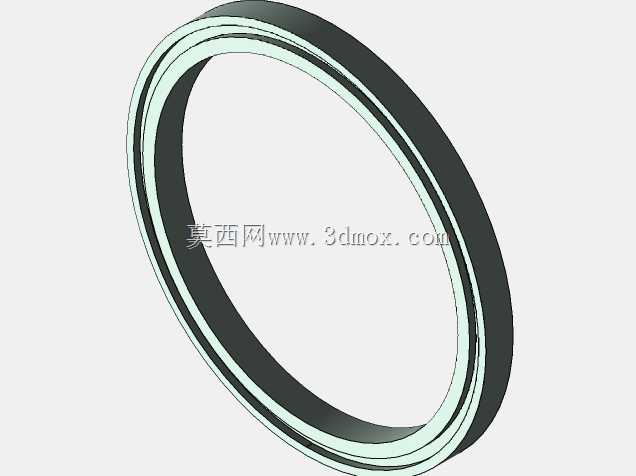

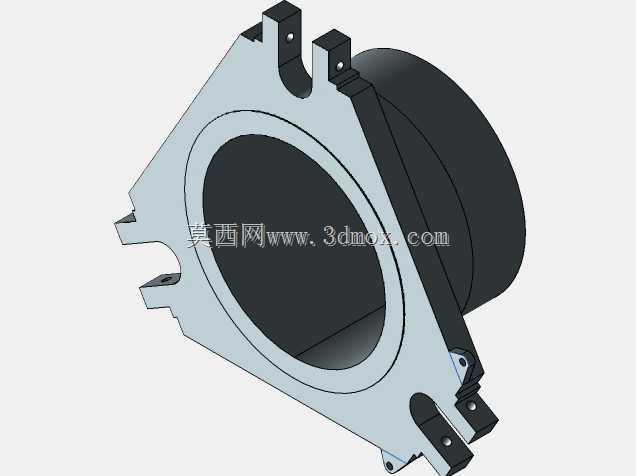

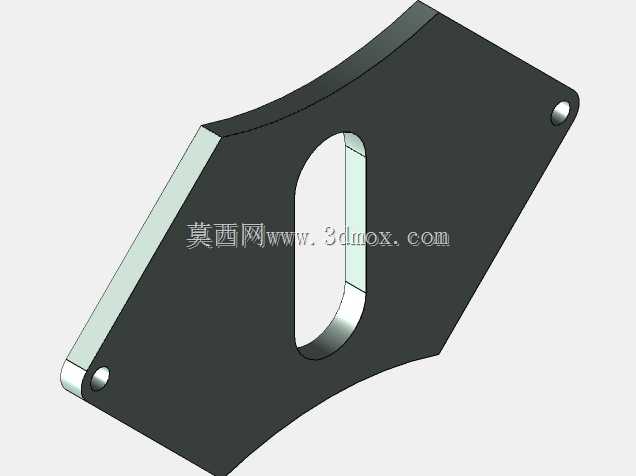

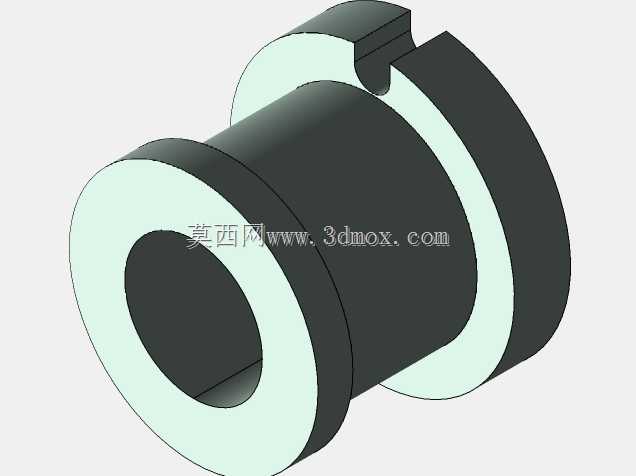

　　设计思路上没有沿用传统平板阀的厚重阀体结构，而是针对大口径安装场景做了壁厚的等强度优化，在阀体承压侧对应介质压力分布做了局部加强筋布局，既保证1.6MPa公称压力下的结构强度要求，又比同参数传统平板阀减重15%左右，降低大口径阀门运输、吊装、安装的难度。密封结构采用了浮动阀座设计，阀板两侧的密封环可以在介质压力作用下自动贴合阀板密封面，补偿加工和安装带来的微小形位误差，避免大口径阀门常见的内漏问题；同时阀板的导向槽做了加长设计，启闭过程中阀板始终保持垂直运动轨迹，不会出现偏磨导致的密封失效。

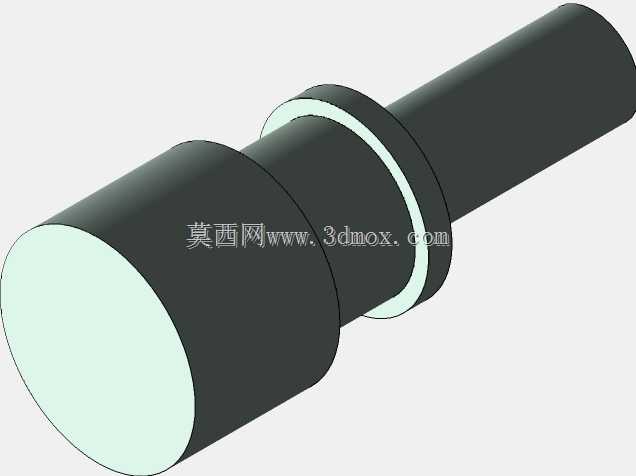

　　安装边界方面，法兰连接尺寸严格匹配国标大口径管路法兰标准，螺栓孔的位置度公差控制在0.2mm以内，现场安装时不需要额外配钻调整；阀杆的伸出长度预留了保温层安装空间，在需要做管线保温的低温或高温介质输送场景下，保温层施工不会影响手轮或执行器的安装操作。阀腔底部设计了倾斜的排污通道，在管线检修时可以完全排空阀腔内残留的介质，不会出现积液腐蚀阀体的情况。另外，这款平板阀的启闭行程做了精准的限位设计，全开和全关位置都有机械限位结构，避免操作时过度启闭损坏密封件，适配手动、电动、气动等多种执行器的安装接口，不需要额外做连接支架的改造，能直接替换管线中同参数的老旧平板阀，降低管线改造的成本。从结构细节来看，阀杆采用了防尘密封结构，外露的阀杆部分有防尘罩防护，在户外多尘、多雨的安装环境下，不会有灰尘、雨水进入阀杆填料腔，延长填料的更换周期，减少日常维护的工作量。
