转向系统用杆端关节母球头结构

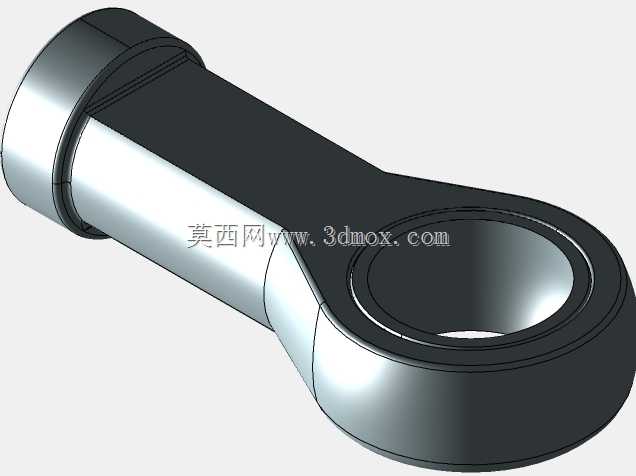

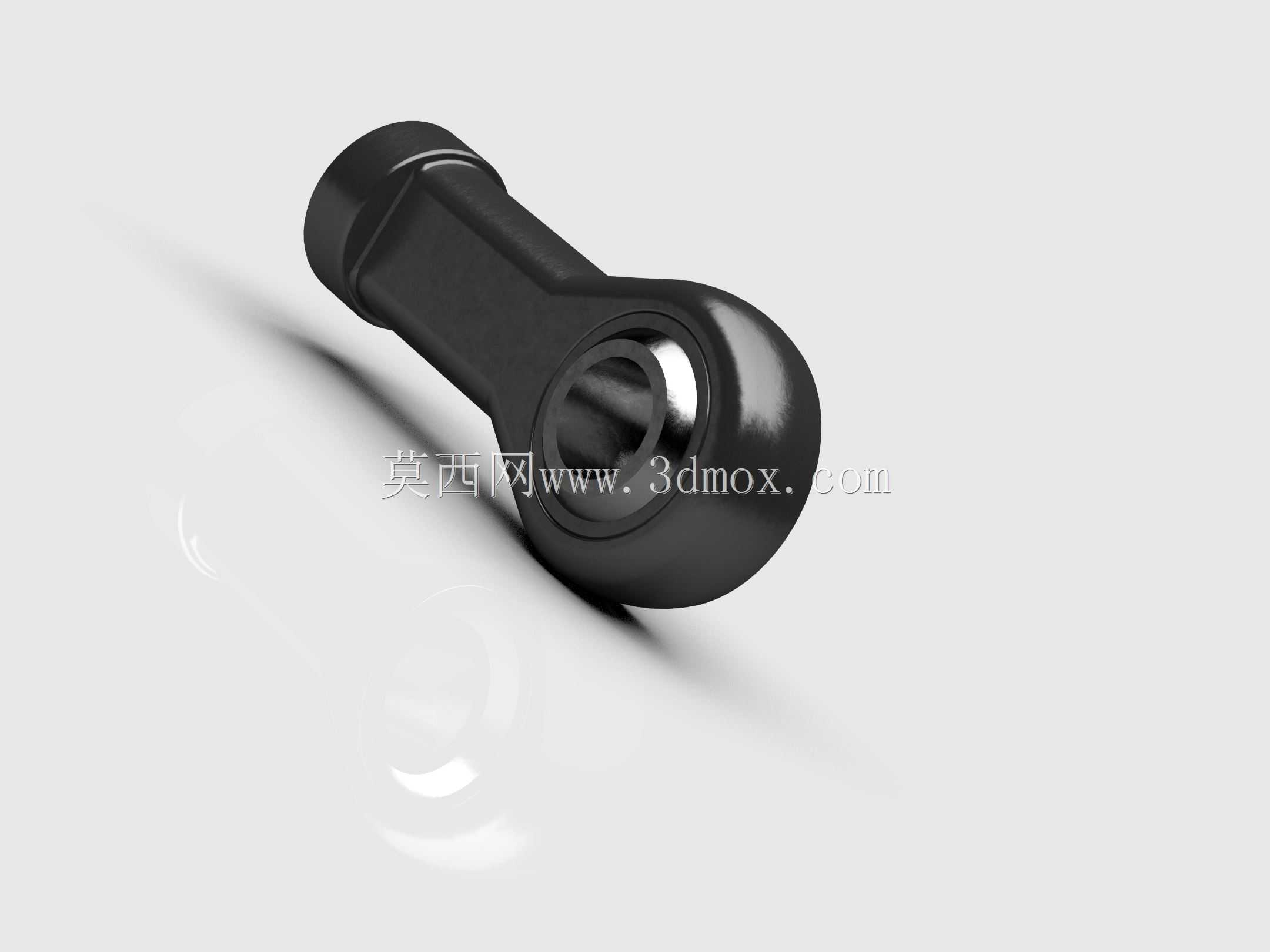

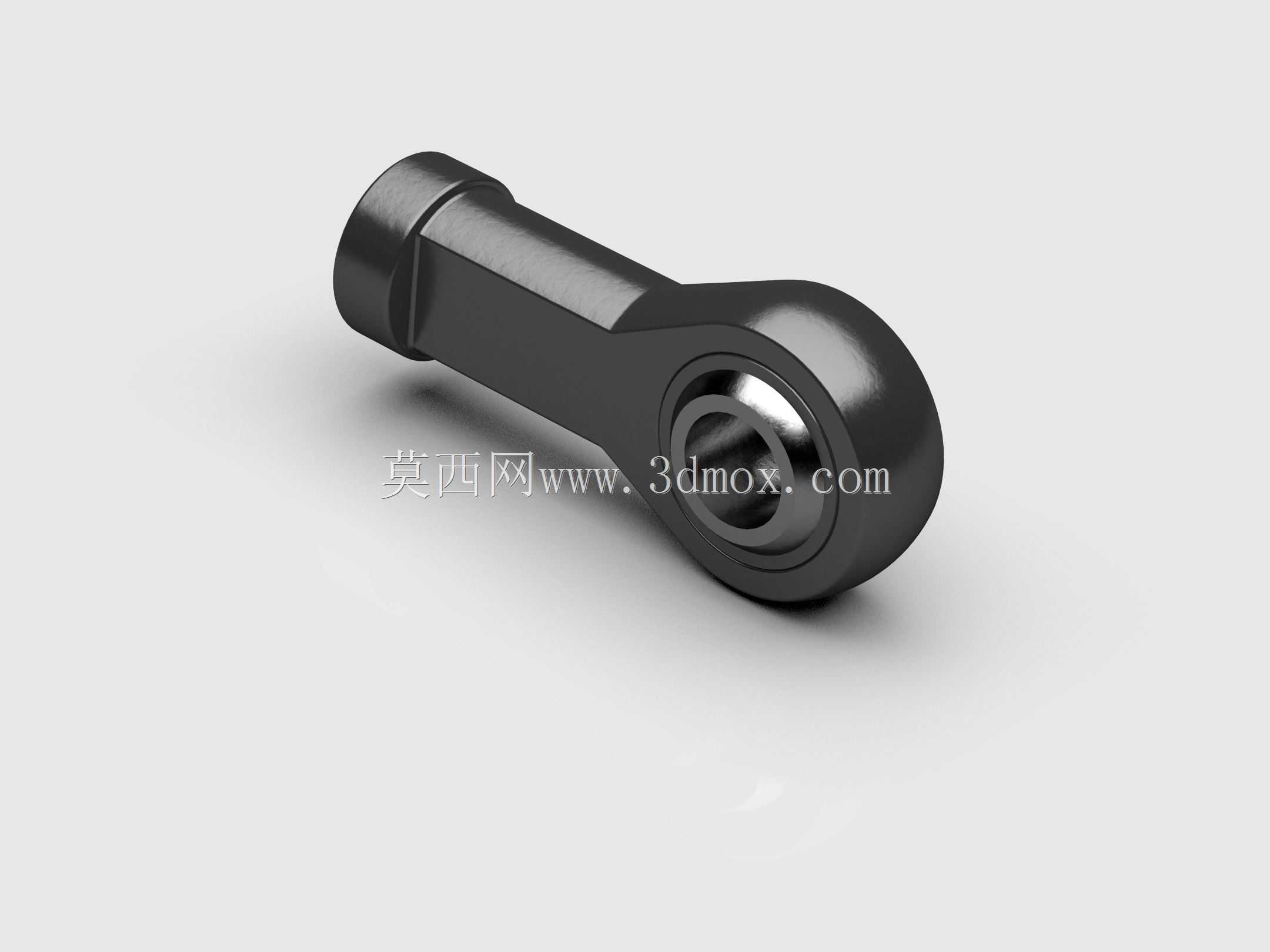

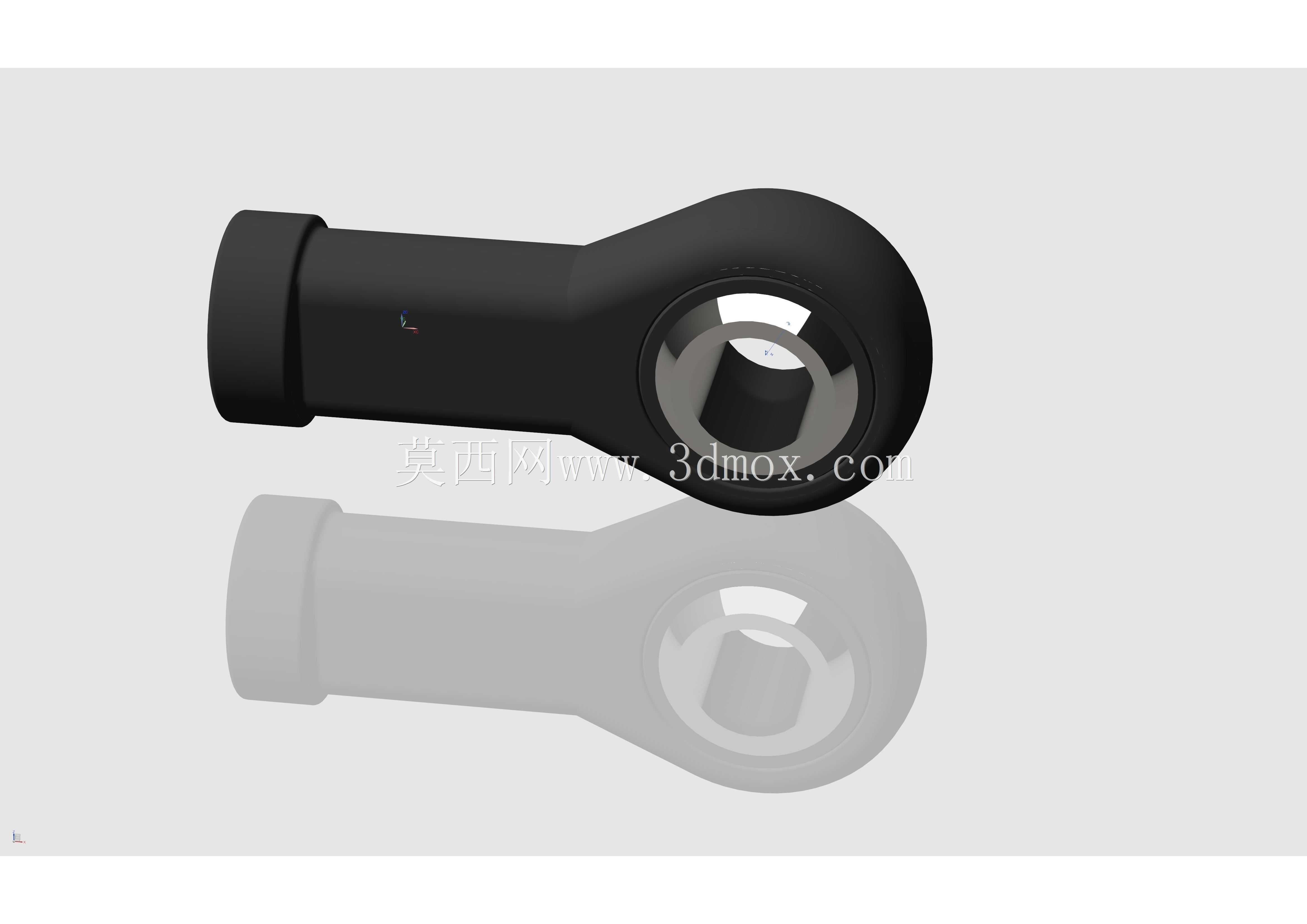

　　在商用车转向拉杆、乘用车悬架稳定杆连接、工程机械操纵连杆这类需要实现空间角度摆动补偿的铰接位置，杆端母球头是承担载荷传递、角度补偿的核心连接件，这类部件的设计合理性直接决定整套连杆机构的动作顺畅度与疲劳寿命。从结构设计逻辑来看，这款母球头采用杆端一体式锻造本体搭配内嵌自润滑球衬的结构，杆部加工有标准外螺纹用于和调节螺杆锁紧固定，球头端的内球面与配套球销形成球面铰接副，能够在连杆工作过程中补偿多方向的角度偏差，避免杆系因为安装误差或者工作跳动出现卡滞、附加弯矩过载的问题。实际选型过程中，首先要确认安装边界的尺寸约束：杆部螺纹规格需要匹配对应调节拉杆的内螺纹参数，球头内孔直径要和配套球销的外径保持H7/f6的间隙配合公差，

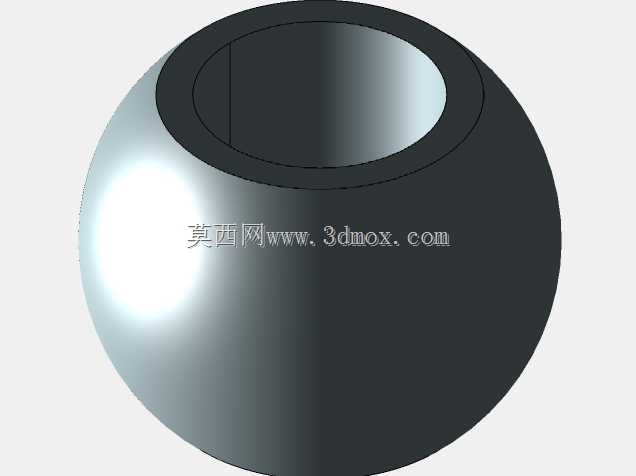

　　本体的总长度需要满足拉杆调节行程的余量要求，避免转向打到极限位置时出现球头脱出或者杆部干涉的问题。从功能特性层面分析，这类母球头的本体通常采用中碳钢锻造后调质处理，表面做发黑或者镀锌防锈处理，能够承受径向、轴向的复合交变载荷，内嵌的球衬多采用铜基粉末冶金或者改性聚四氟乙烯材质，无需额外加注润滑脂即可实现长期低摩擦摆动，适配底盘、工程机械这类维护频次较低的应用场景。在三维建模过程中，需要重点关注球面的同轴度公差、杆部螺纹与球心的位置度公差，建模时要预留出球衬的压装余量，同时要模拟球头的最大摆动角度，校核在极限摆角下球销和本体端面是否存在干涉，避免实际装配后出现动作卡滞。很多新手工程师在做连杆机构设计时，容易忽略球头的摆角范围限制，

　　直接按照刚性铰接做运动仿真，等到实际装配时才发现极限位置球头已经卡死，甚至会掰断杆部，所以在建模阶段就要把球头的摆角边界做成限位参考，在装配体里模拟全行程动作，确认每个工作位置的摆角都在部件允许的范围内。另外安装端的螺纹长度也要做合理设计，螺纹旋入深度不能小于杆部直径的1.5倍，保证连接强度，同时要留出锁紧螺母的安装空间，避免螺纹过短导致锁紧失效。这类母球头除了应用在车辆转向系统，在自动化设备的连杆传动机构、农业机械的操纵联动结构、机床的限位调节杆位置也有大量应用，不同应用场景下对载荷等级、防腐性能的要求有差异，比如户外工程机械使用的款式会额外增加表面镀锌层厚度，或者采用不锈钢本体，

　　而设备内部调节用的款式则可以采用普通碳钢材质降低成本。在结构细节上，球头端的外圈设计有密封槽，可以加装橡胶防尘罩，阻挡泥沙、灰尘进入球面摩擦副，大幅延长部件的使用寿命，杆部的端头设计有扳手卡位，方便安装时施加扭矩锁紧，不会因为拧动导致杆部变形。做三维建模的时候，这些细节结构都不能省略，因为防尘罩的安装槽尺寸、扳手位的对边尺寸都会直接影响后续配套零件的设计，如果遗漏这些结构，后续出加工图纸或者做装配仿真时就会出现干涉问题。从受力角度分析，这类球头在工作中主要承受反复的拉压载荷，同时伴随小角度的摆动摩擦，所以球面的表面粗糙度要控制在Ra0.8以下，降低摩擦阻力，减少磨损量，本体的调质硬度要控制在HB220-250之间，既保证足够的强度，又不会因为硬度过高导致脆性断裂。很多设计人员在选型时只关注静态拉断载荷，忽略了摆动疲劳寿命，实际上在转向系统这类高频摆动的场景下，疲劳寿命往往比静态强度更重要，这就要求球面和球衬的匹配间隙要合理，间隙过大会导致松旷异响，间隙过小会导致摩擦阻力过大，动作不顺畅。
