自行车制动脚栓连接结构设计

　　这套制动脚栓结构主要应用于民用运动类自行车的制动系统传动链路中，作为骑行者脚部施力与制动执行机构之间的力传递核心构件，直接决定刹车动作的响应灵敏度与力传导效率。日常骑行场景下，骑行者踩踏制动踏板的力会通过脚栓总成的铰接结构传递到刹车拉线或者液压制动泵的推杆上，相比传统的一体式刹车踏板结构，这种分体式脚栓总成可以适配不同车架的安装点位，在山地车、公路车、折叠车等不同车型的改装与原厂装配场景中都能适配，不需要针对车架做额外的焊接改型，降低了整车装配的工艺难度。

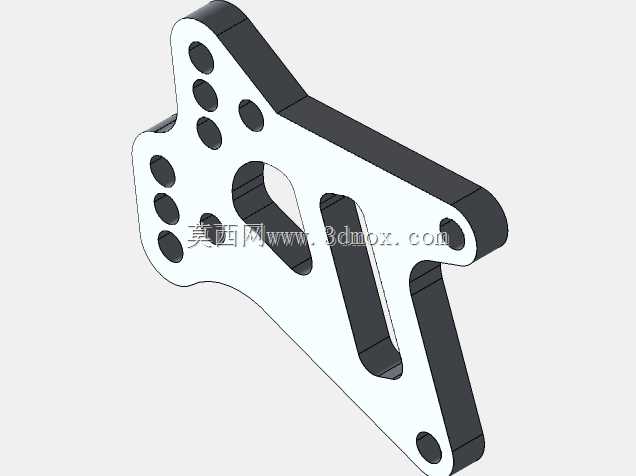

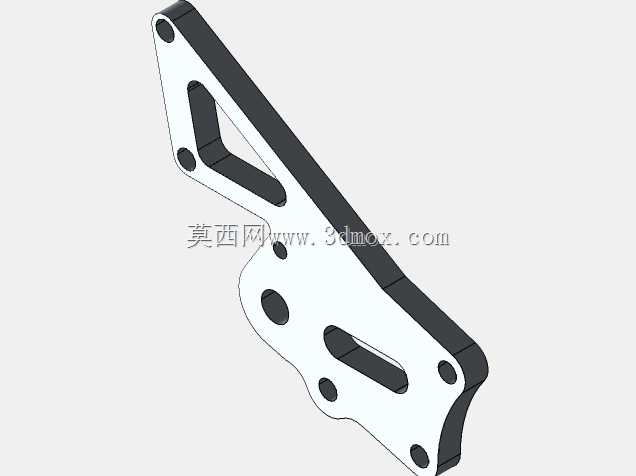

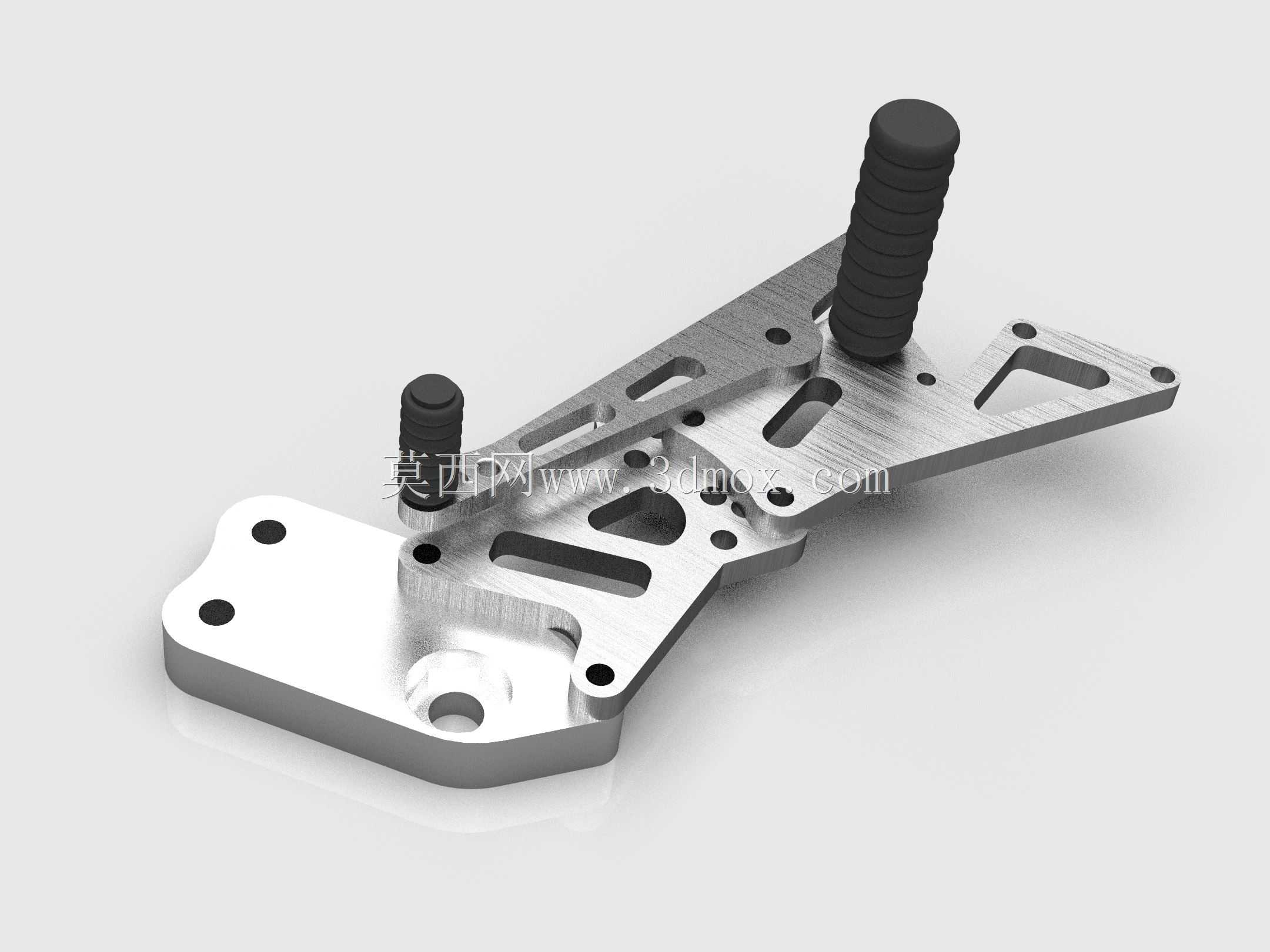

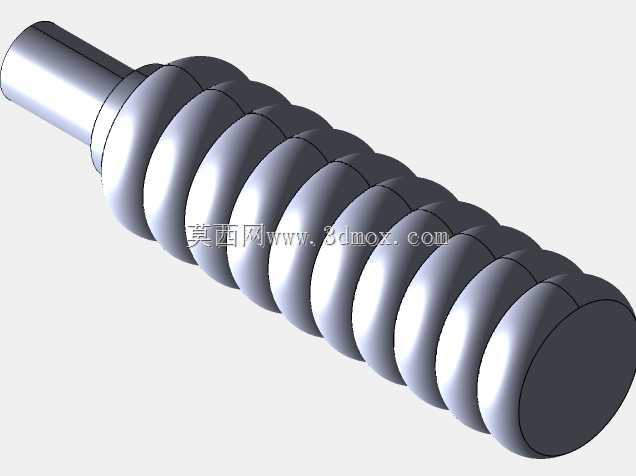

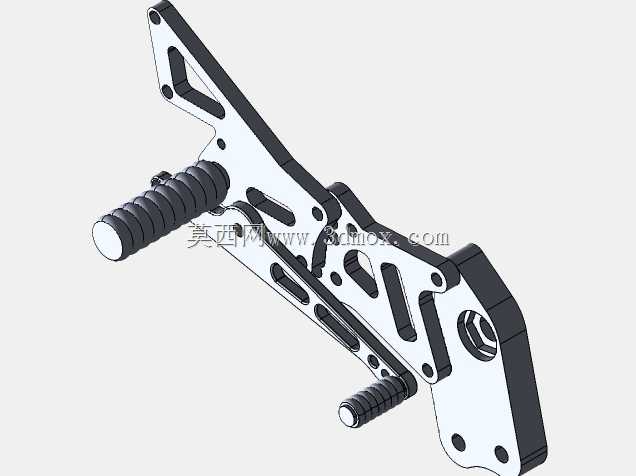

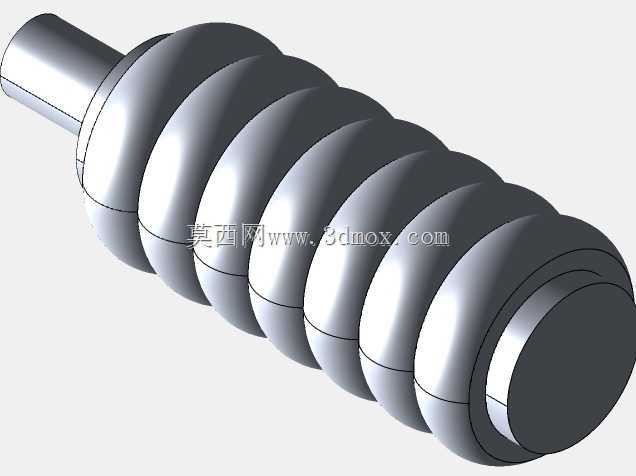

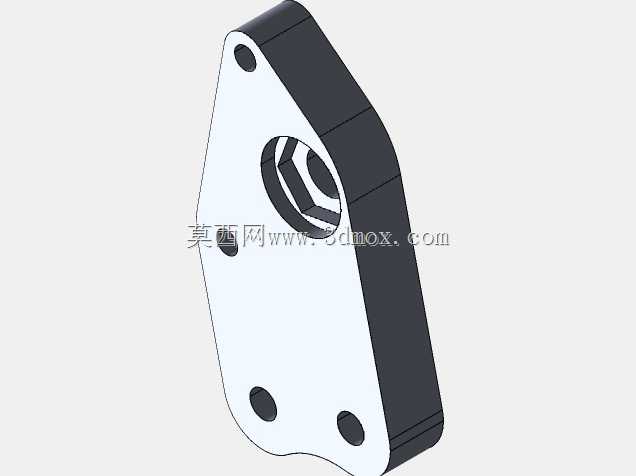

　　从功能特性来看，这套结构采用了多安装孔位的模块化设计，主体承力板上预留了不同间距的螺栓过孔，可以兼容不同规格的刹车泵安装尺寸，两个带防滑纹理的柱状脚蹬分别对应常规制动和紧急制动的施力点位，柱状结构表面的环形凹槽可以增加鞋底与接触部位的摩擦力，雨天骑行或者鞋底沾有泥沙时也不会出现打滑脱脚的情况。承力板上的镂空减重设计并不是单纯为了外观，每一处镂空的位置都经过受力校核，避开了应力集中的铰接点位，在保证整体结构强度满足GB自行车制动部件强度要求的前提下，尽可能降低了构件自身重量，对于追求轻量化的运动自行车来说，每克减重都能提升骑行时的操控响应速度。

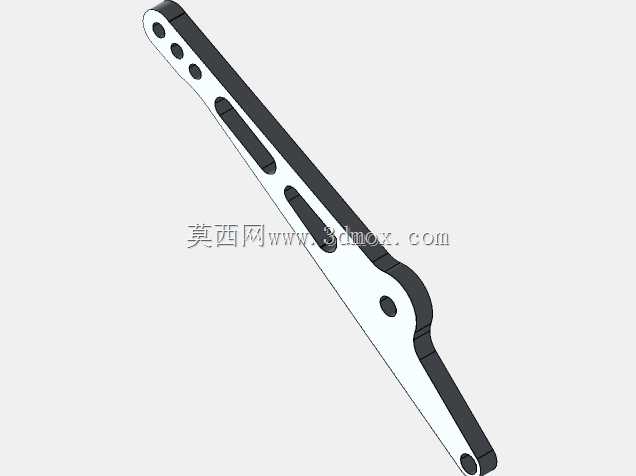

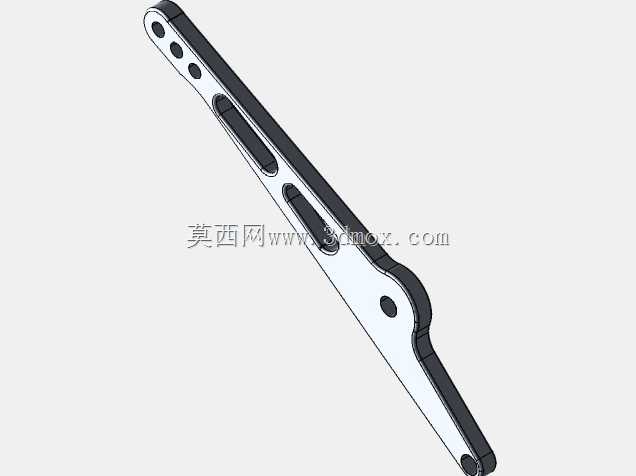

　　设计过程中首先确定的是铰接点的转动行程，脚栓的摆动角度控制在15度到22度之间，这个角度区间刚好匹配普通人骑行时脚踝的自然活动范围，不会出现踩到底时脚踝过度背屈的情况，长时间骑行捏刹车也不会产生脚踝酸痛的问题。主体承力板的厚度根据受力仿真结果做了差异化设计，靠近铰接转轴的部位厚度达到6mm，承受踩踏力的核心区域厚度为4mm，边缘非承力区域厚度逐步过渡到2mm，这种变厚度设计既保证了踩踏时不会出现结构形变，又避免了等厚度设计带来的材料浪费。两个脚栓柱的高度分别为35mm和22mm，较高的柱体对应日常通勤时的常规刹车操作，骑行者不需要大幅度挪动脚位就能触碰到，较矮的柱体对应高强度骑行时的大力制动场景，需要刻意挪动脚位才能触发，避免日常骑行时误碰导致急刹引发安全事故。

　　安装边界方面，这套结构的整体安装基准面为底部的铣削加工平面，平面度控制在0.05mm以内，保证安装后与车架安装座完全贴合，不会出现安装应力导致的转动卡滞。三个主安装螺栓的孔位间距分别为42mm、68mm，适配市面上绝大多数自行车车架预留的刹车安装点位，安装时只需要使用M6的标准内六角螺栓就能完成固定，不需要额外定制专用紧固件。铰接转轴的孔径为8mm，适配标准尺寸的自行车制动转轴，转轴配合公差选用H7/g6的间隙配合，既保证转动时没有松旷量，又不会因为配合过紧导致低温环境下转动卡滞。结构整体的横向最大宽度为128mm，纵向最大长度为156mm，安装后不会超出自行车车架的侧面轮廓，骑行时不会碰到骑行者的裤腿或者脚踝部位，也不会在车辆倾倒时最先接触地面造成结构损坏。

　　实际装车测试时，这套结构的力传导效率比传统一体式刹车踏板高12%左右，踩踏时的虚位行程控制在2mm以内，刹车动作的响应延迟几乎可以忽略，在连续下坡的长距离制动场景下，结构的形变量小于0.1mm，不会因为反复受力出现金属疲劳导致的刹车变软问题。承力板选用6061铝合金材质做硬质阳极氧化表面处理，脚栓柱选用不锈钢材质，两种材料的接触部位做了绝缘隔离处理，避免长期使用过程中出现电偶腐蚀，在沿海高盐雾环境或者雨天泥泞场景下使用，也不会出现锈蚀导致的转动不畅问题。
