带安装短柱Tr25梯形螺纹丝杠结构

　　在各类需要直线往复传动的机械结构中，梯形螺纹丝杠是应用极为广泛的传动部件，区别于滚珠丝杠的高精度高成本特性，普通梯形螺纹丝杠凭借结构简单、加工便捷、具备自锁特性、维护成本低的优势，在中低速、进给精度要求适中的工况下占据了大量应用场景，常见于轻工设备进给机构、小型工装夹具调节结构、专用设备直线推拉单元、家具调节机构、小型输送线张紧调节部位等场景。这款丝杠的公称直径为25mm，螺纹牙型符合JIS Tr-25梯形螺纹标准，螺距设定为5mm，这个参数组合在常规手动调节、低速机动进给的场景中适配性极强，5mm的螺距既不会因为螺距过小导致调节行程效率过低，也不会因为螺距过大出现进给精度不足、手动调节费力的问题，同时Tr型梯形螺纹的牙型角为30度，牙根强度高，对中性好，能够承受一定的轴向载荷，在频繁往复运动的工况下磨损速率更可控，日常维护仅需定期涂抹润滑脂即可保证传动顺畅。

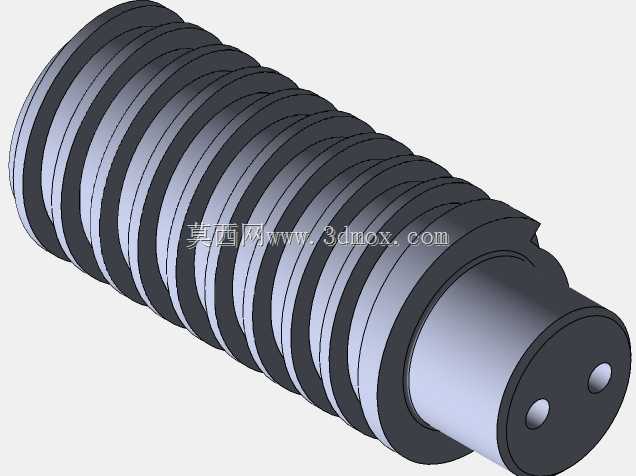

　　从结构设计来看，这款丝杠在螺纹段的一端集成了安装用短柱结构，短柱的直径小于螺纹大径，端部设置了两个对称的定位销孔，这种设计省去了额外配置安装连接套的工序，安装时可以直接将短柱插入配套的连接座内，通过两个销孔穿入圆柱销完成周向与轴向的定位，既可以直接与手轮连接作为手动调节的动力输入端，也可以通过联轴器与低速电机、减速箱输出端连接实现机动进给，安装边界清晰，短柱的长度经过匹配设计，既保证了插入连接座后的配合长度足够传递扭矩，不会出现连接松动、销孔剪切断裂的问题，也不会因为短柱过长导致整体结构占用空间冗余。螺纹段的长度覆盖了常规工况下的有效行程需求，螺纹收尾处做了合理的退刀结构设计，避免加工时出现螺纹烂牙、应力集中的问题，同时端部的轴肩结构可以作为行程限位的贴合面，配合设备上的限位块可以快速确定进给的零位，减少装配时的调整工作量。

　　在实际选型应用时，需要注意这款丝杠的轴向承载能力匹配梯形螺纹的接触面压特性，适合应用在进给载荷不超过Tr25梯形螺纹额定静载荷的场景，不适合高速重载、高精度定位的工况，比如数控设备的伺服进给轴就不适合选用这类普通丝杠，但是在小型工装的夹紧调节、非标设备的门体升降、检测设备的探头位置微调、包装设备的挡料位置调整这类场景中，这款丝杠的结构优势就能完全发挥。建模过程中，梯形螺纹的牙型轮廓严格遵循标准参数绘制，螺纹收尾的退刀槽尺寸符合常规机械加工的工艺要求，端部销孔的位置度与短柱的同轴度在建模时做了合理的公差预留，实际加工时可以直接按照三维模型导出的工程图进行车削、钻孔工序，不需要额外做结构调整。安装时需要注意配套的螺母要与丝杠保持同轴度，避免偏载导致螺纹局部磨损过快，短柱与连接座的配合建议选用间隙配合，既保证装配便捷，也能补偿少量的安装同轴度误差，销孔装配时建议涂抹少量润滑脂，方便后续拆卸维护。

　　从结构实用性角度出发，这款丝杠没有做多余的复杂结构，所有结构特征都服务于安装便捷性、传动可靠性两个核心目标，短柱集成设计减少了装配零件数量，降低了整体结构的装配累计误差，对称销孔的设计可以保证动力输入时的受力均匀，避免单侧受力导致的轴颈弯曲问题。螺纹表面的建模还原了梯形螺纹的真实牙型，在做装配干涉检查、运动仿真时可以直接使用，不需要额外修正螺纹轮廓，能够准确模拟丝杠与螺母配合时的运动行程，验证设备的进给范围是否符合设计要求，对于结构设计人员来说，这类标准化的传动件三维模型可以直接调用到装配体中，省去自行建模绘制螺纹的时间，提升设计效率，同时标准的参数设定也能保证选型时的参数匹配准确性，避免出现建模参数错误导致的加工件报废问题。
