DC12V快插式两通电磁阀结构设计

　　这款两通电磁阀的设计初衷，是填补小通径直通气路水路控制场景下，现有标准件模型缺失的选型与设计参考空白，在小型流体控制回路里，这类12V供电的直动式阀应用覆盖范围极广，从小型净水设备的水路通断、桌面级气动工装的气路切换，到小型实验台架的流体通断控制、家用智能卫浴的水路控制，都能见到这类结构的阀件身影。不同于大口径先导式电磁阀需要最低启动压差的限制，这款直动结构的阀件可以在零压状态下可靠启闭，对于低压流体回路、自重流路的通断控制适配性极强，不会出现低压下无法开启的工况问题。

　　从结构设计逻辑来看，这款阀采用上下分体式布局，上部为电磁驱动单元，下部为阀座流道单元，两者通过螺栓紧固连接，中间设置密封垫实现腔体密封，这种拆分式设计既方便电磁线圈部分的标准化选型，也能根据不同流体介质需求，快速更换下部阀座的材质，比如过水场景选用食品级POM阀座，过弱腐蚀介质选用PP材质阀座，过普通压缩空气选用常规ABS阀座即可，无需重新设计上部驱动部分，大幅缩短衍生型号的开发周期。上部电磁单元顶部设置的内六角螺栓，是用于手动调试的应急操作结构，当设备断电需要临时导通流路时，不需要拆解管路，直接用内六角扳手按压该螺栓即可顶开内部阀芯实现手动通断，这个细节设计在设备调试、故障应急处理场景下实用性极强，避免了断电状态下无法操作阀件的尴尬。

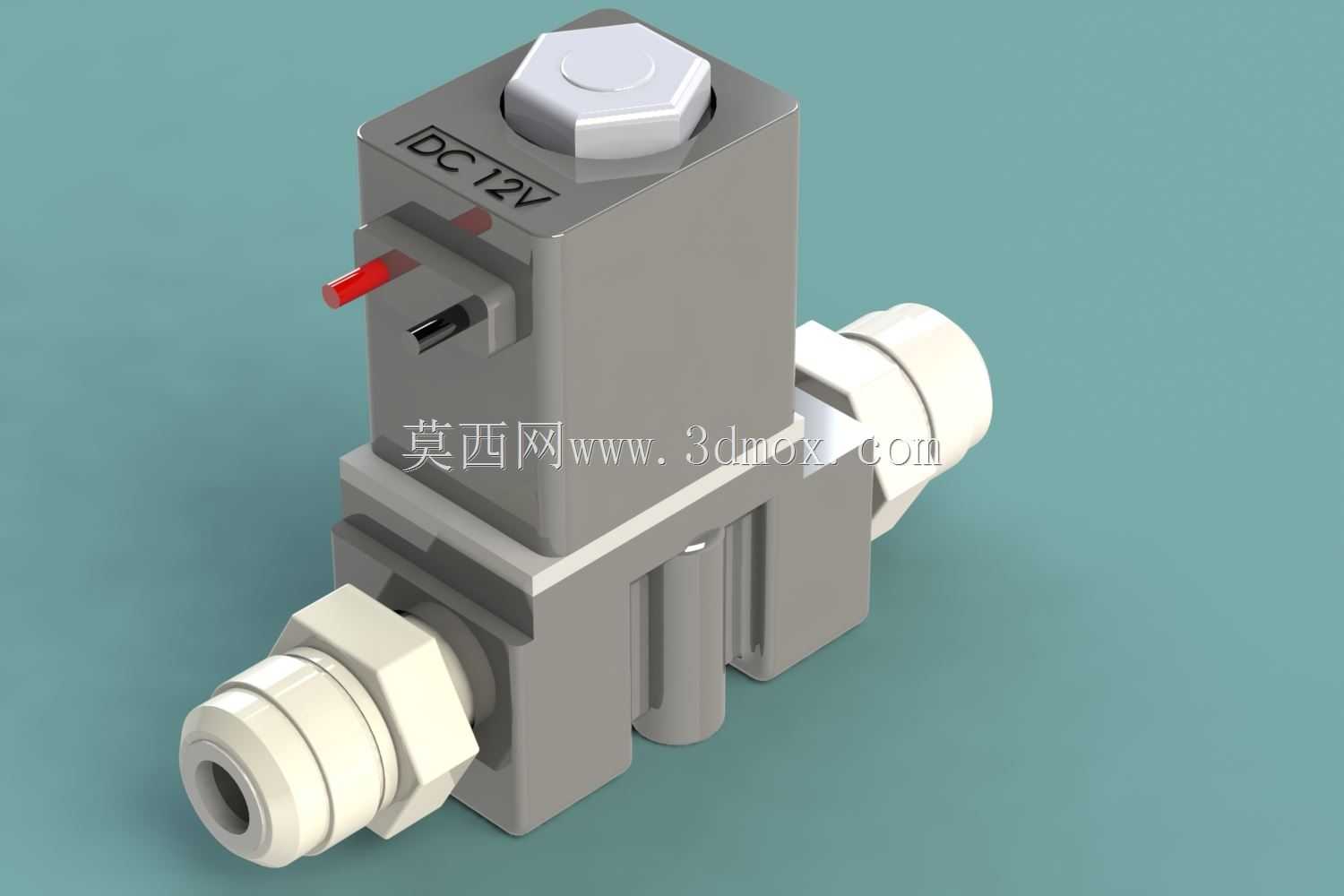

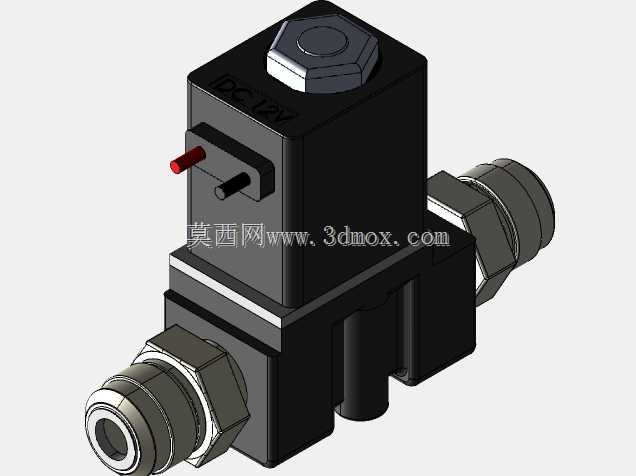

　　接线端采用侧出式插片结构，预留了正负极接线位，红色标识端为正极接电端，黑色为负极，适配常规12V直流供电回路，接线端做了凸台防护结构，避免接线后导线弯折过度导致线芯断裂，同时上部电磁壳体上直接模印DC12V标识，安装接线时可以直观识别供电参数，减少接错电压烧毁线圈的概率。下部阀座的两个接口采用快插式结构，适配常规外径的气动软管或塑料水管，接头部分自带锁紧弹片与密封胶圈，插管时直接将管子插到底即可实现密封与锁紧，拔管时只需要按压接头端部的压圈即可拔出管子，不需要额外套丝、打胶、使用卡箍固定，在小通径管路装配时可以大幅提升装配效率，减少管路连接的密封失效点。

　　从安装边界尺寸来看，这款阀的整体布局非常紧凑，上部电磁单元的截面为正方形结构，安装时不需要预留过大的侧向操作空间，两个快插接口处于同一直线上，属于两通直通式流道结构，流道内部没有过多的弯折结构，流体经过时的压损非常小，不会出现明显的节流降压问题，适合对流量损失有要求的回路使用。安装固定方面，阀座下部预留了两个安装孔位，可以通过M3或者M4的螺丝直接固定在安装基板上，固定孔位的间距经过适配常规小型设备的安装布局，不需要额外设计转接支架，直接锁付即可完成固定，安装后阀件整体的重心落在安装孔位的中心区域，长期使用不会因为管路震动导致固定螺丝松动。

　　内部阀芯采用直动式密封结构，线圈通电时产生电磁吸力直接带动阀芯提升，打通上下流道，断电时弹簧自动复位推动阀芯封堵流道，这种结构的响应速度极快，通断响应时间在10毫秒级别，对于需要快速通断的控制场景适配性很好，同时阀芯密封件采用耐老化的橡胶材质，长期反复启闭不会出现密封失效问题，常规工况下的启闭寿命可以达到数十万次级别。在建模过程中，所有的配合尺寸都按照实物零件的实际公差进行还原，快插接头的插拔行程、手动按钮的按压行程、阀芯的提升高度都和实物保持一致，不管是用于设备的布局干涉检查，还是用于阀件本身的结构优化参考，都可以直接使用，不需要再反复核对实物尺寸调整模型参数。在小型自动化设备的气路设计中，这类阀件经常成组布置在阀岛上，紧凑的外形尺寸可以让阀组的整体体积控制得很小，减少设备的整体占用空间，同时快插结构的接口也方便后期维护时更换阀件，不需要拆解整段管路，只需要拔下两侧管子更换新阀即可，维护效率比传统螺纹连接的阀件高很多。
