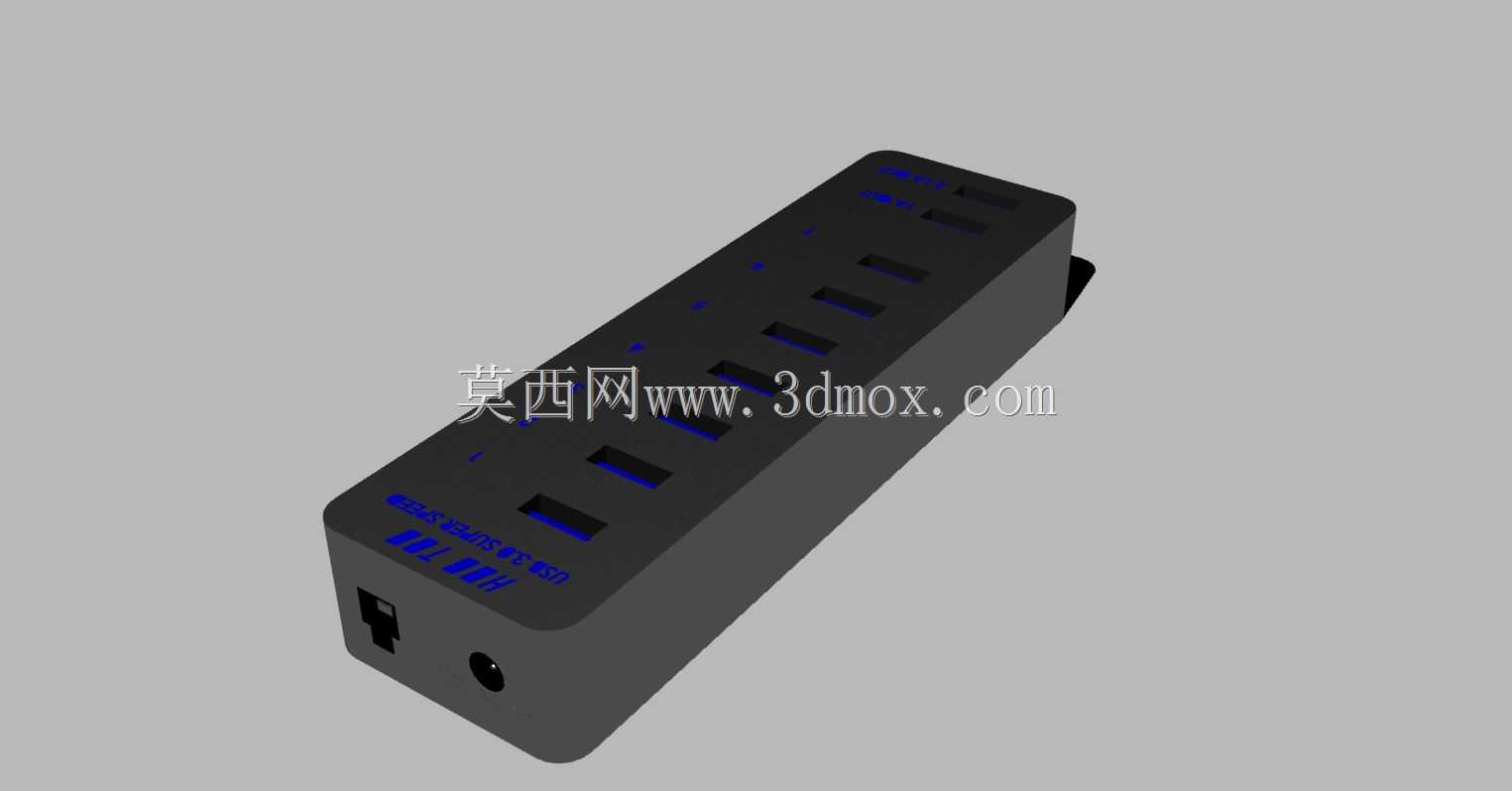

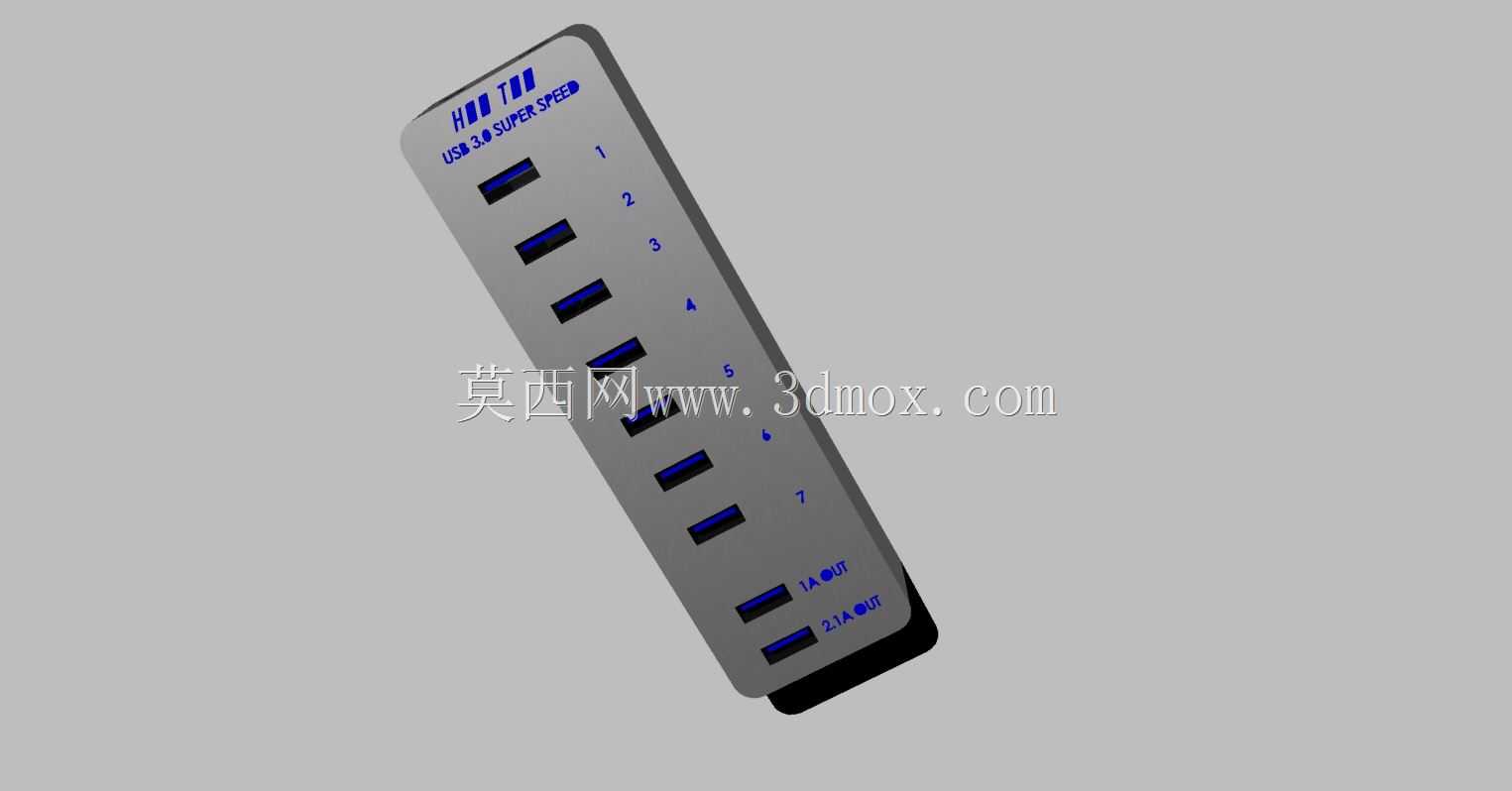

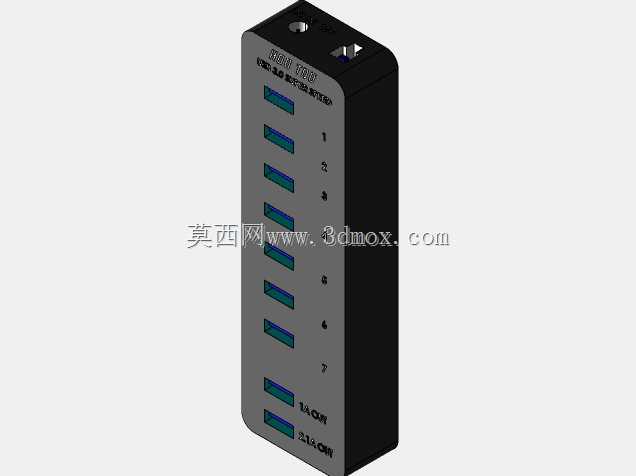

七口USB3.0集线器扩展坞结构设计

　　日常桌面外设接驳场景里，多设备同时接入主机的需求十分普遍，无论是办公场景下外接U盘、移动硬盘、键鼠接收器、数位板，还是工业调试场景下连接调试器、数据采集模块、加密狗，主机原生自带的USB接口往往难以满足数量需求，这类多接口扩展的集线器产品，就是为解决接口数量不足、接口位置不便插拔的痛点而生。这款七口布局的USB3.0集线器，在结构设计阶段完全参照实物零件的装配逻辑搭建，没有依赖现成的通用模型库，所有卡扣、接口位、壳体配合尺寸都按照实物测绘的参数还原，能直接用于同类产品的结构验证、外壳开模参考或者外设配套场景的布局模拟。从功能特性来看，这款集线器采用单上行USB3.0接口输入，下行扩展七个同规格USB3.0接口，

　　能够满足多设备同时高速数据传输的需求，接口排布采用单侧一字型布局，每个接口之间预留了足够的插拔间隙，避免大体积USB插头插入时出现相邻接口被遮挡无法使用的问题，壳体侧面预留了电源输入接口与音频扩展接口位，可支持高功耗外设接入时的额外供电，避免单口供电不足导致的移动硬盘掉盘、设备识别失败等问题。设计过程中首先确定的是PCB板的安装边界，七个下行接口沿PCB长边等距排布，接口中心间距严格按照USB接口的插拔安全距离设定，确保相邻接口同时使用时不会产生干涉，上下壳体采用卡扣式连接结构，卡扣位置沿壳体四周边缘均匀分布，每个卡扣的扣合量、拔模斜度都按照常用ABS塑料外壳的设计规范设定，不需要额外打螺丝就能实现上下壳的牢固装配，

　　同时方便后期维修拆解。壳体外形采用长条状圆角长方体设计，整体长度方向刚好容纳七个接口的排布宽度，宽度方向预留出PCB板上主控芯片、电容电阻等元器件的安装空间，厚度方向控制在常规桌面放置的舒适高度，不会因为过高遮挡显示器下方视线，底部预留了防滑胶垫的安装凹槽，放置在光滑桌面时不会因为插拔线材产生滑动。从安装边界来看，这款产品属于桌面放置型外设，不需要额外的固定安装结构，放置时只需要预留出线材插拔的操作空间即可，上行线从壳体一端引出，出线位置做了圆角防弯折处理，避免长期弯折导致的线材内部线芯断裂，壳体表面的指示灯位对应每个下行接口的工作状态，开孔位置刚好对准PCB板上的LED灯珠，不需要额外的导光件就能清晰看到设备工作状态。

　　在实际工程应用中，这类集线器的三维模型除了用于产品本身的开模设计验证外，还可以用于桌面工作站的布局模拟、工业机柜内部的外设扩展位排布验证，在做三维场景的设备布局时，准确的外形尺寸和接口位置能帮助设计人员提前规划线材走向，避免后期装配时出现线材长度不足、接口被其他设备遮挡的问题。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚保持在常用塑料外壳的合理区间，避免注塑过程中出现缩痕、填充不足等工艺问题，接口位置的壳体开孔尺寸按照USB接口的标准公差设定，既能保证接口装配时的定位精度，又不会因为尺寸过紧导致装配困难，壳体边缘全部做了圆角过渡处理，没有尖锐棱角，既提升了握持插拔的手感，也能避免注塑过程中出现应力集中导致的壳体开裂问题。内部PCB板的固定柱位置和壳体上的定位柱一一对应，装配时PCB板可以直接卡在定位柱上，不需要额外打胶就能实现牢固固定，避免设备晃动时PCB板移位导致的接口接触不良，电源接口和音频接口的位置单独做了加强筋结构，频繁插拔线材时不会因为外力导致接口开焊脱落。
