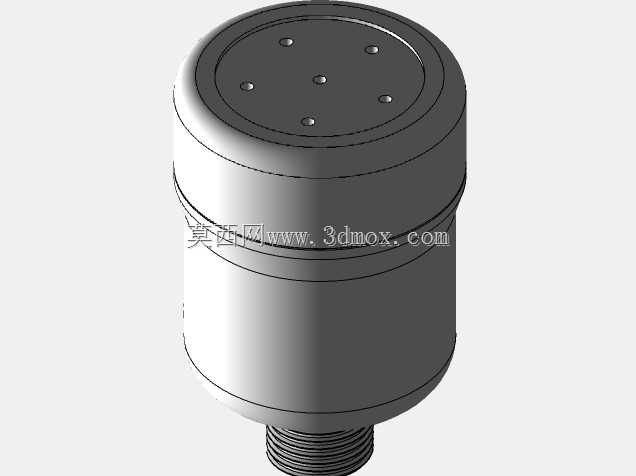

ELGA PureLab实验室水箱通风过滤装置

　　在实验室纯水系统的配套组件设计中，水箱通风过滤装置是容易被忽略却直接影响出水水质稳定性的核心部件，这款适配PureLab系列的LC136型号通风过滤器，正是针对实验室密闭纯水水箱的气压平衡与空气洁净需求开发的结构件。日常实验室纯水存储过程中，水箱会随着取水、补水动作产生持续的内部气压波动，如果直接与外界大气连通，环境中的浮尘、气溶胶、微生物孢子会随着进气气流进入纯水水体，直接破坏纯水的电阻率指标，甚至造成二次污染，而这款通风过滤器的核心作用，就是在保障水箱内外气压顺畅交换的前提下，对进入水箱的空气进行多级拦截过滤，避免外界杂质污染存储的纯水。

　　从实际安装场景来看，这款过滤器采用紧凑的机柜内嵌式布局设计，整体结构完全按照PureLab主机的预留安装位做匹配校核，安装时不需要额外改动主机的原有钣金框架，直接通过侧边的卡钳结构与水箱顶部的通风接口卡接固定，安装间隙控制在1.5mm以内，既不会出现安装后晃动异响的问题，也不会因为间隙过大导致未经过滤的空气从接缝处漏入水箱。整个过滤器的外形轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免在设备维护时划伤操作人员，同时整体尺寸严格适配主机内部的预留空间，不会和周边的管路、液位传感器、电控线束产生干涉，哪怕是后期更换过滤滤芯，也不需要拆解周边的其他组件，直接通过卡钳解锁就能拆下滤芯部分完成更换，维护操作的空间预留完全符合实验室设备维护的人机工程要求。

　　结构设计层面，这款过滤器没有采用市面上通用的螺纹连接结构，而是选择了快装卡钳的连接形式，这是因为实验室纯水设备的维护人员大多不是专业机械维修人员，快装结构不需要额外工具就能完成拆装，能大幅降低维护操作的门槛，避免螺纹连接长期使用后出现的锈死、滑牙问题。过滤腔体内部的流道做了折流设计，外界空气进入过滤器后不会直接直通滤芯，而是先经过折流腔做重力沉降，将空气中携带的大颗粒浮尘先截留在沉降腔底部，再经过过滤滤芯完成精细过滤，这种设计能大幅延长滤芯的使用寿命，减少日常维护的频次。同时在过滤器的出气端，设计了微型的防溅挡片，当水箱内部补水出现液位波动、少量纯水顺着通风管涌上时，挡片会将液体阻挡回流到水箱内，不会打湿过滤滤芯导致滤芯失效。

　　从功能适配性来看，这款过滤器的通风通量完全匹配10-20升容积纯水水箱的呼吸需求，哪怕是设备全速补水、水箱内空气快速排出的工况下，过滤器的通气阻力也不会造成水箱内部憋压，避免因为内部气压过高导致水箱变形、管路接口渗漏水的问题。在实际建模过程中，所有结构都是按照真实零件的实测尺寸1:1还原，包括卡钳的卡扣行程、密封胶圈的压缩量、滤芯的安装定位槽都做了精准复刻，完全可以直接用于设备改造的安装间隙校核、内部管路布局的人机工程验证，也能作为同类实验室纯水设备通风过滤结构设计的参考样件，帮助设计人员快速验证紧凑机柜内过滤组件的布局合理性，减少反复打样验证的成本。

　　很多设计人员在做实验室纯水设备结构时，往往只关注主机的过滤管路、泵阀组件的布局，忽略通风过滤器的安装位置与结构匹配，最终导致设备使用过程中出现水质不达标、维护困难、水箱憋压变形等问题，这款还原真实产品结构的过滤装置模型，能让设计人员直观看到成熟产品的布局思路，包括卡接结构的尺寸设计、密封位置的选择、维护操作空间的预留方式，在开发同类产品时可以直接参考这些经过实际使用验证的结构细节，避开设计过程中的常见误区。比如在密封结构的选择上，这款过滤器采用的是端面静密封，密封胶圈的压缩量控制在25%左右，既保证了连接位置的气密性，又不会因为压缩量过大导致拆装阻力过高，这种细节参数都是经过大量实际使用验证的，比单纯的理论计算更贴合实际使用需求。
