汽油泵用环形密封结构三维设计

　　在燃油输送系统的实际工况里，汽油泵的密封性能直接决定整套供油单元的运行可靠性，一旦密封副出现泄漏，轻则导致供油压力不足引发动力输出波动，重则造成燃油外泄形成安全隐患，这类环形密封结构正是为适配汽油泵的腔体安装空间设计的核心密封元件。从实际应用场景来看，这类密封件主要装配在汽油泵的旋转轴与静态泵壳的衔接位置，需要长期耐受汽油介质的浸泡、泵腔内部的持续压力波动，以及转轴高速运转带来的摩擦损耗，和普通水封或者常压密封件不同，汽油本身的渗透性极强，对密封面的贴合精度、材料的耐溶胀性能都有极高要求。

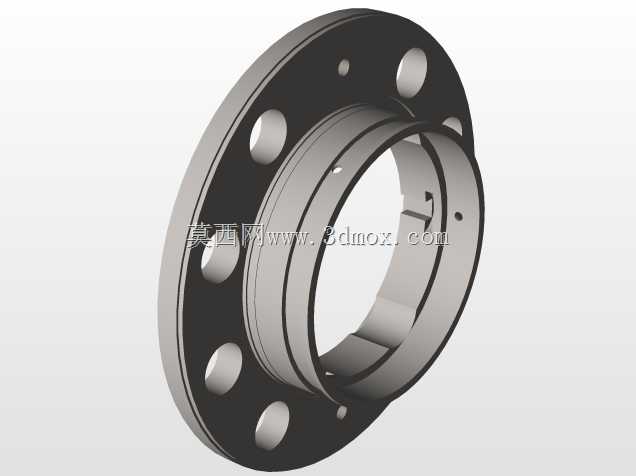

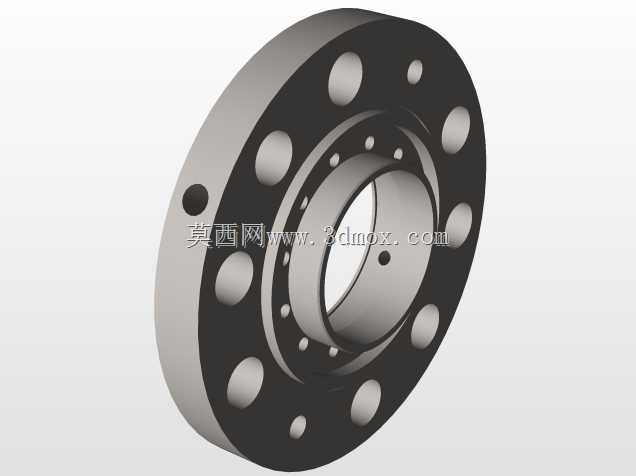

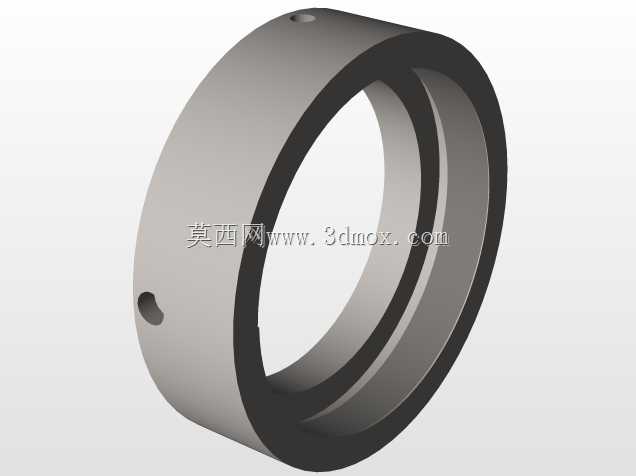

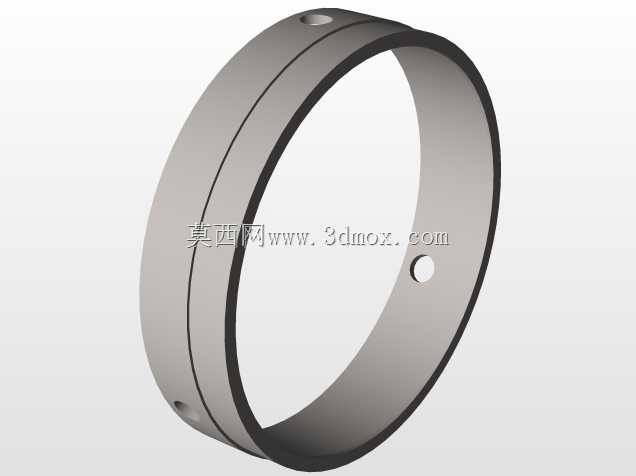

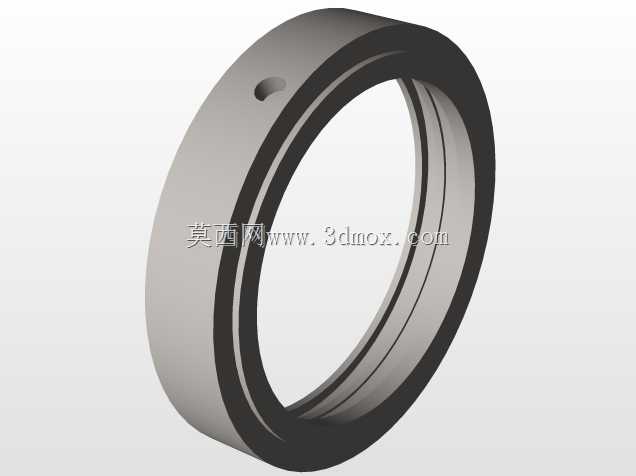

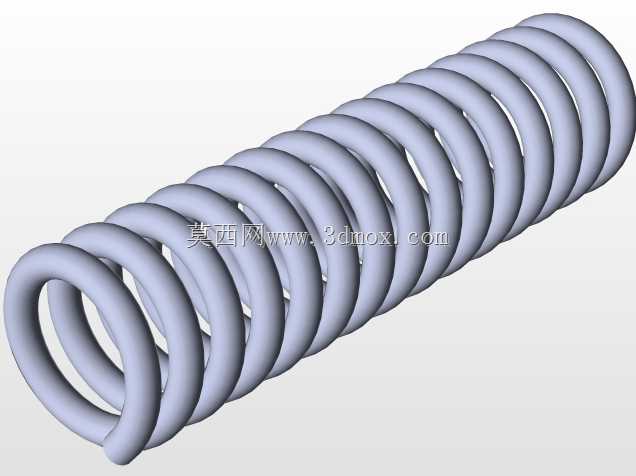

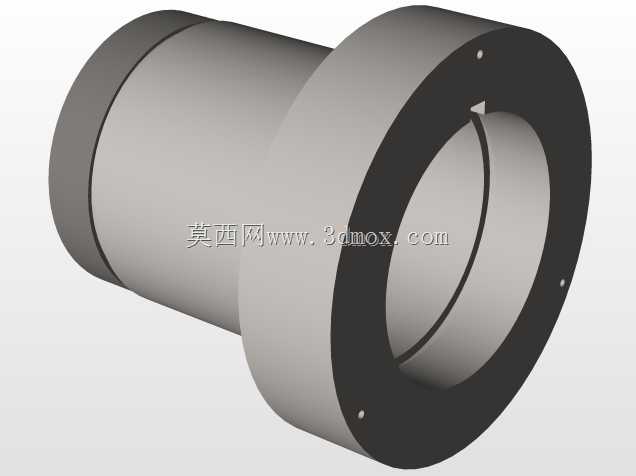

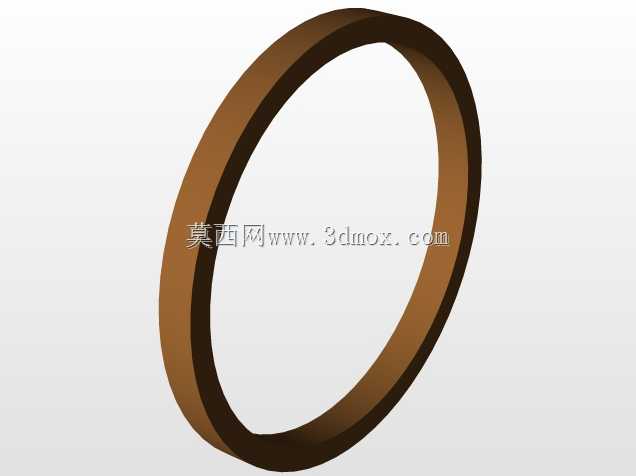

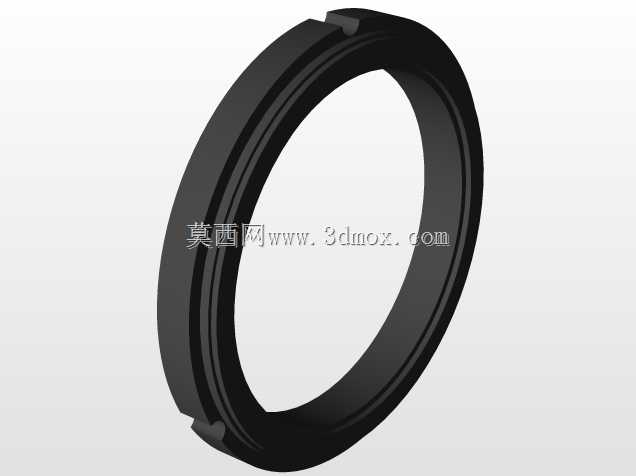

　　从结构设计思路上看，这个环形密封件采用了分体式阶梯环面结构，外圈的定位凸台是用来和泵壳的内嵌槽做过盈配合，保证静态侧不会出现周向转动或者轴向窜动，内圈的多层阶梯槽是用来嵌装弹性补偿元件，在密封面出现微量磨损的时候，能依靠弹性元件的预紧力持续补偿磨损量，维持密封面的贴合比压在合理区间。环体上预留的径向小孔是定位销孔，装配的时候可以和泵壳上的定位销配合，避免密封环在长期运行过程中跟转，要是密封环跟转的话，会导致静密封面和动环之间的摩擦状态异常，短时间内就会出现密封面拉伤泄漏。

　　在外形尺寸和安装边界的设计上，这个密封环的轴向厚度需要严格匹配泵腔的预留安装间隙，太厚会导致装配时轴向预紧力过大，加速密封面的异常磨损，太薄则会导致弹性补偿行程不足，磨损后无法维持有效密封比压。环体的内外径公差需要控制在IT7级精度区间，外径和泵壳安装孔的配合采用H7/p6的过盈配合，保证静态密封的可靠性，内径和转轴的配合间隙要控制在0.1-0.15mm之间，既不能因为间隙过小导致转轴运转时和密封环内圈发生剐蹭，也不能因为间隙过大导致密封副的对中精度不足，出现偏磨。

　　从功能特性来看，这个密封结构属于接触式机械密封，依靠端面的紧密贴合阻断汽油介质的泄漏通道，和传统的橡胶油封相比，这种硬质密封环的耐温区间更宽，能适应汽油泵在不同环境温度、不同工作负荷下的温度变化，不会因为长期接触汽油出现橡胶溶胀、老化开裂的问题。在实际选型匹配的时候，需要重点核对密封环的安装端面和转轴的垂直度，要是安装端面的跳动量超过0.03mm，会导致密封面的比压分布不均，局部位置比压过小出现泄漏，局部位置比压过大出现异常磨损。另外环体上的定位销孔位置需要和泵壳的销位完全对齐，不能强行错位装配，否则会导致密封环产生内应力，在长期燃油浸泡和温度变化的作用下出现应力开裂。

　　建模过程中需要重点关注几个细节：一是阶梯槽的圆角过渡，所有转角位置都要做R0.2以上的圆角处理，避免应力集中导致环体在受压状态下出现开裂；二是密封端面的平面度要求，需要控制在0.001mm以内，表面粗糙度要达到Ra0.2以下，才能保证两个密封面贴合的时候没有微观泄漏通道；三是定位销孔的位置度，要控制在Φ0.05mm以内，保证装配时定位准确，不会出现偏载。这类密封件在做结构验证的时候，通常需要先做1000小时的台架耐久试验，模拟汽油泵的实际工作转速、工作压力和介质温度，试验过程中监测泄漏量，要求每小时泄漏量不超过0.1mL，试验结束后拆解检查密封面的磨损量，磨损深度不能超过0.02mm，才能满足实际使用要求。另外在装配工艺上，密封环压入泵壳的时候需要采用专用工装，保证压入力均匀作用在环体的端面上，不能用硬物直接敲击环体，避免环体出现崩边或者裂纹，压入后需要检查密封端面的跳动量，确认符合装配要求后再进行后续的动环组件装配。
