龙门式双轴直线装卸搬运执行机构

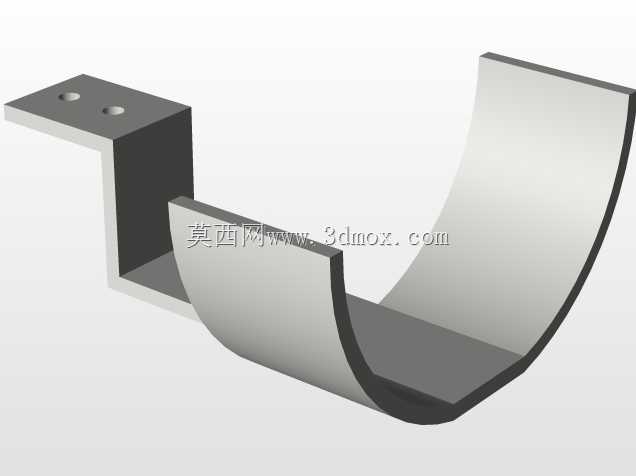

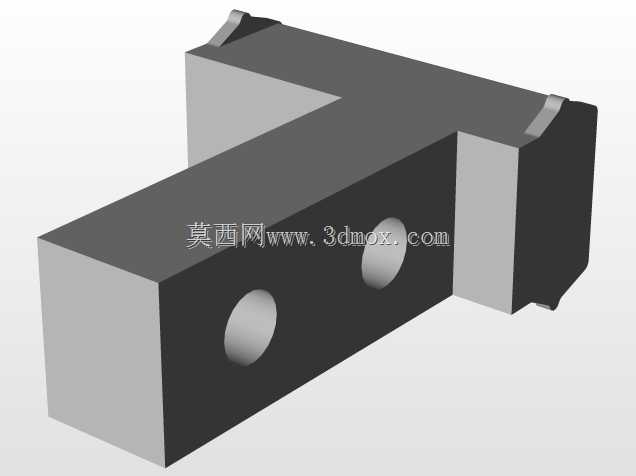

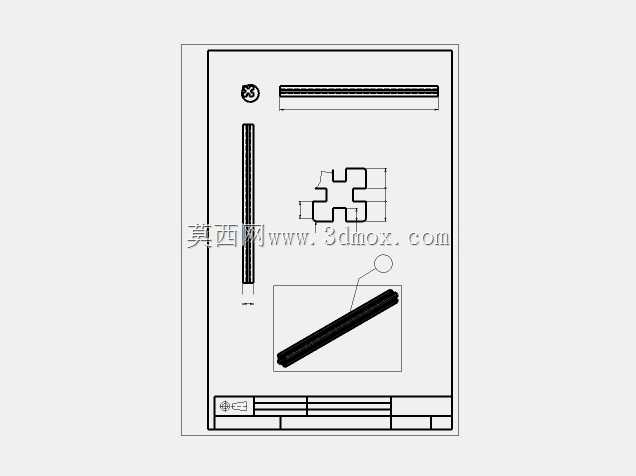

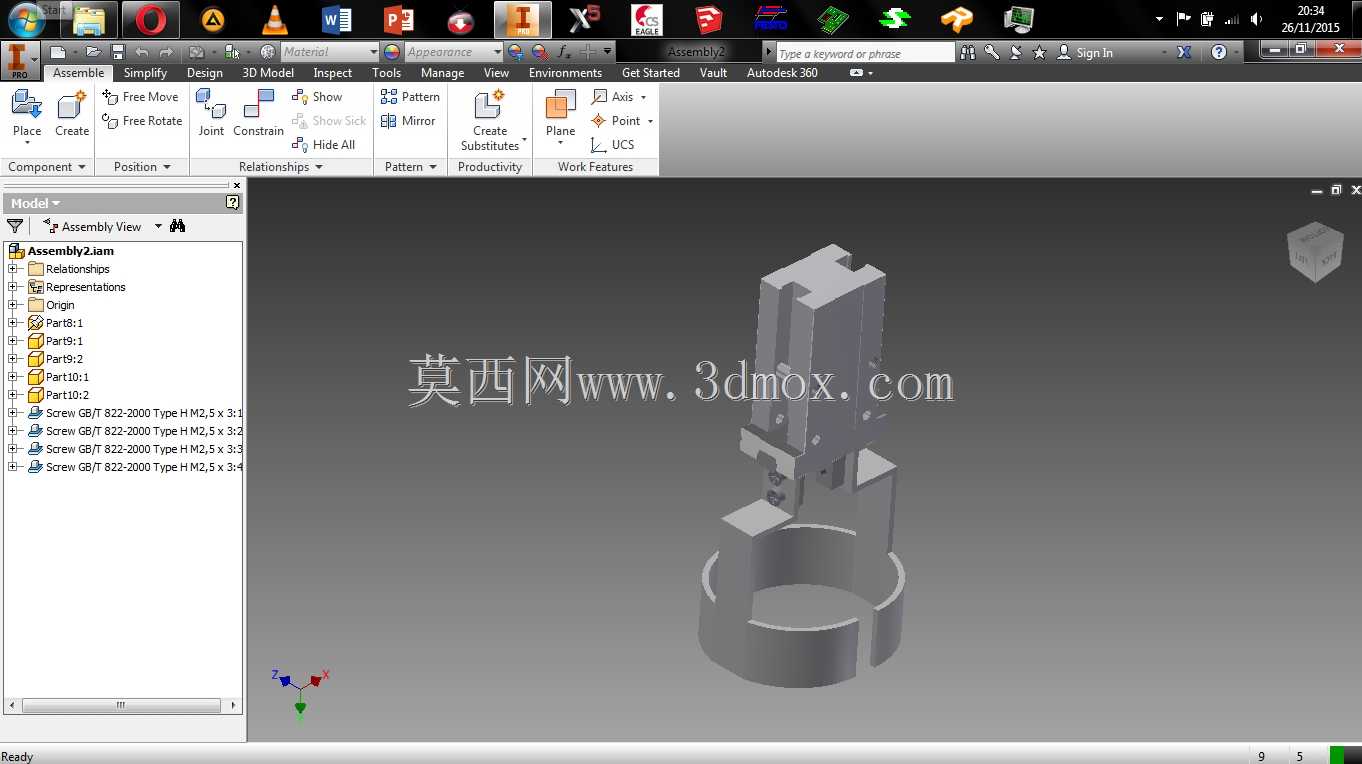

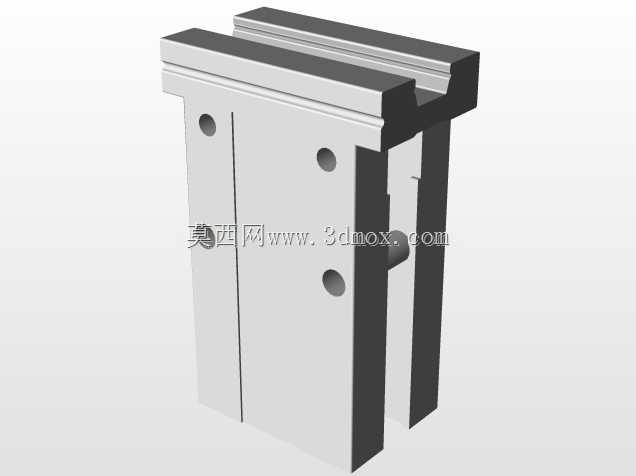

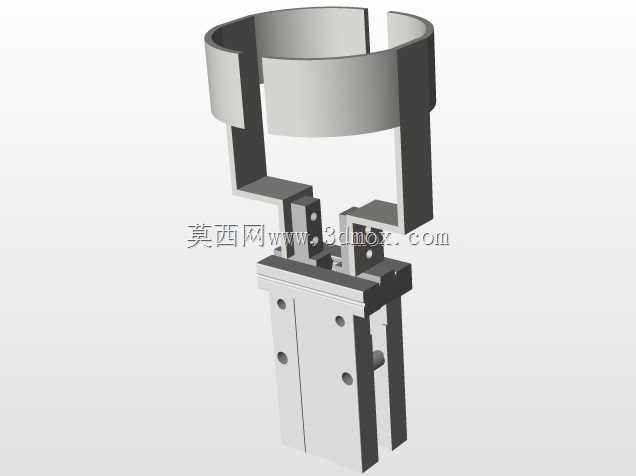

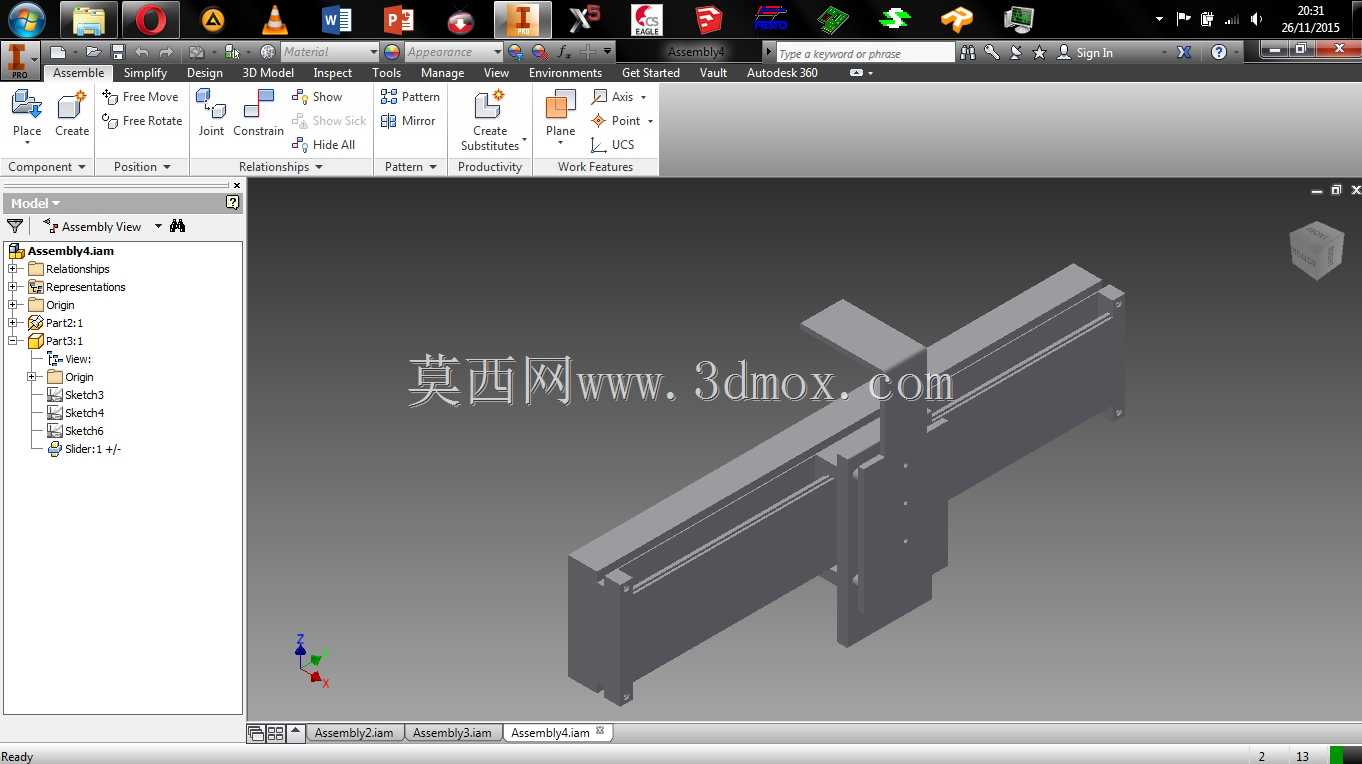

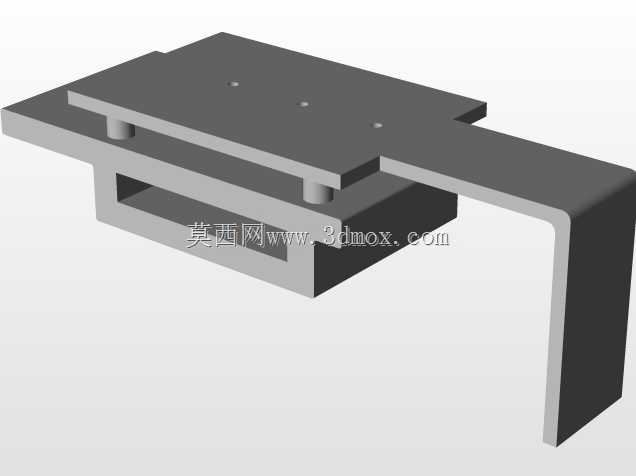

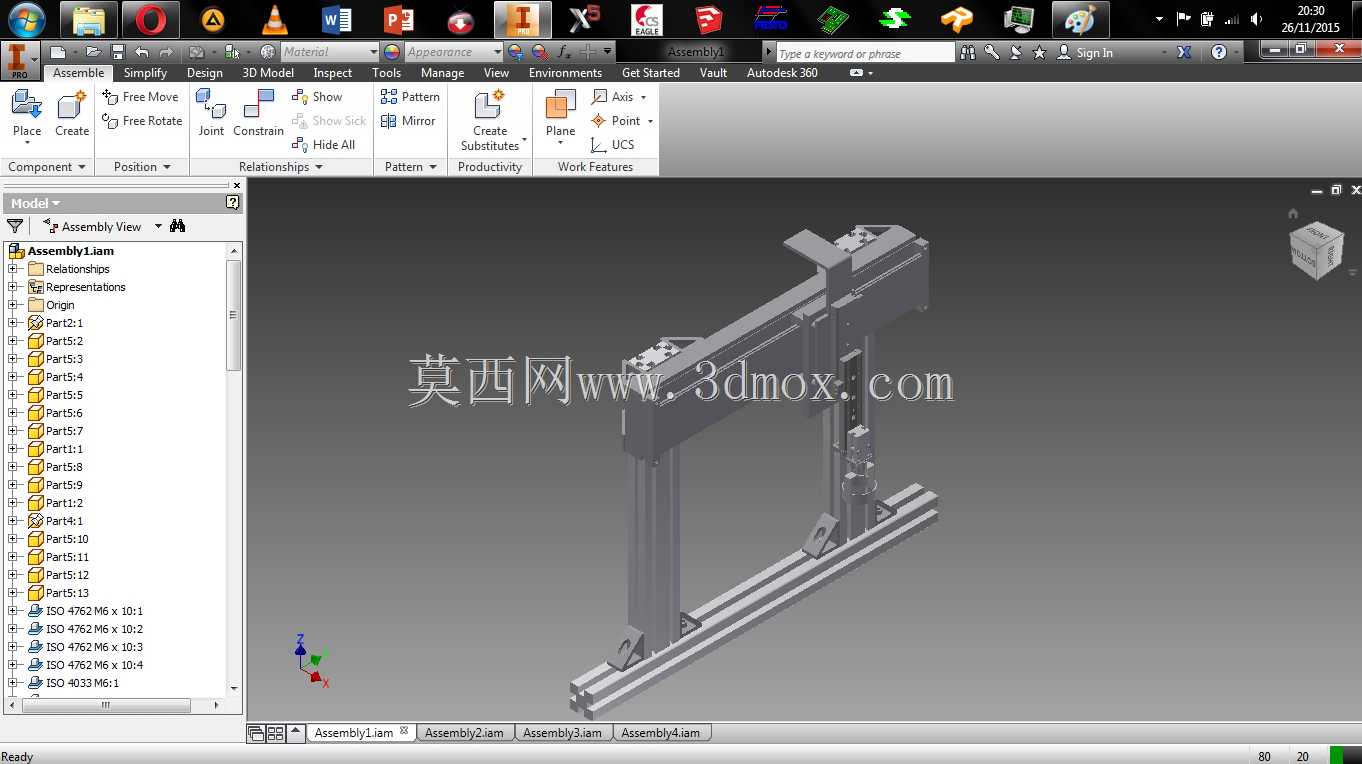

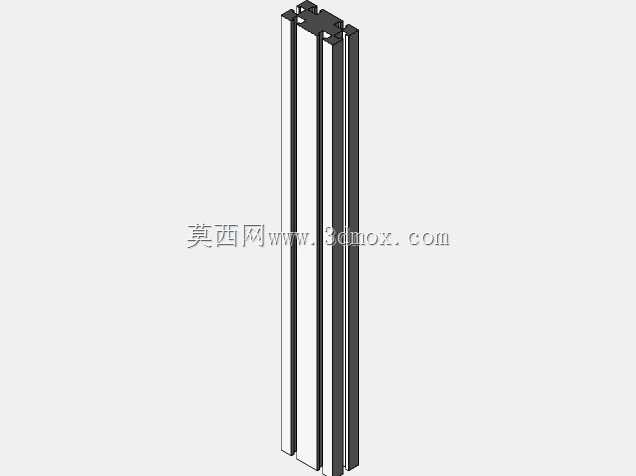

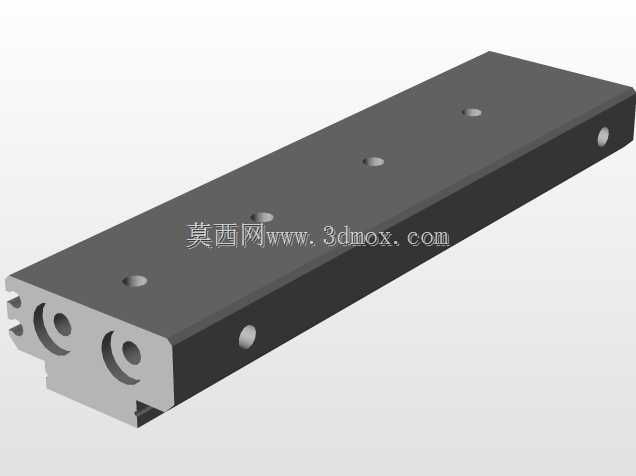

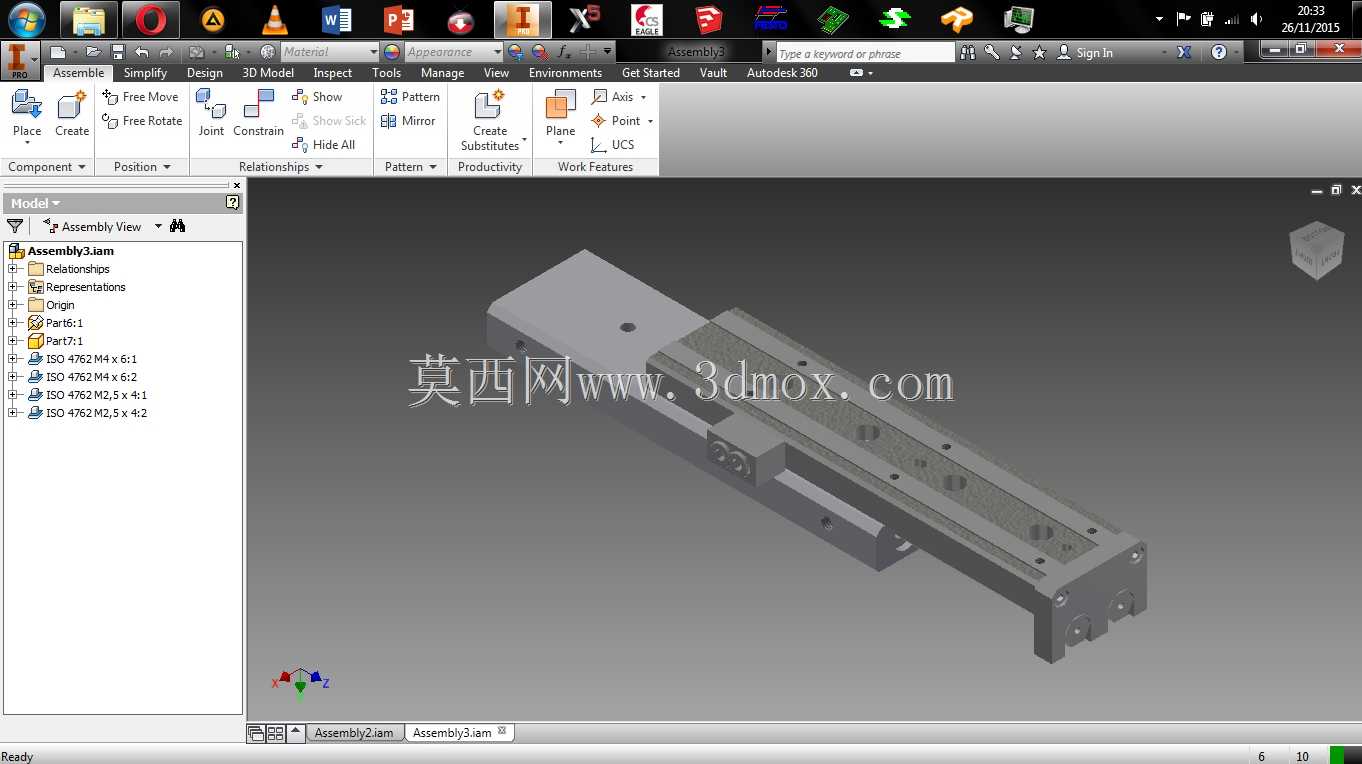

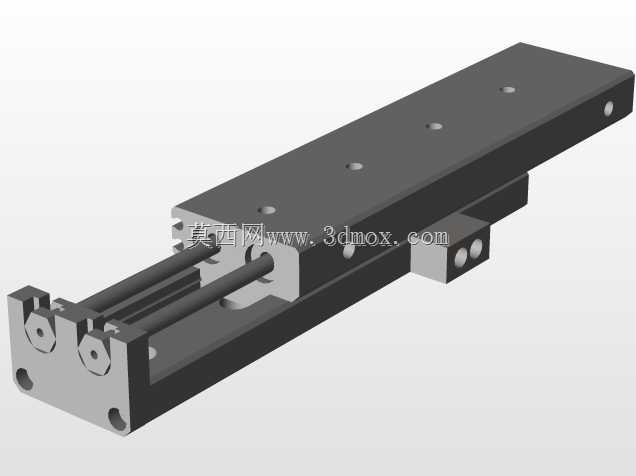

　　这套龙门式双轴直线执行机构，主要面向离散制造产线的工位间物料转运场景，常见于3C电子零部件加工、小型五金件冲压、精密组件装配等工序的上下料环节，替代人工完成重复性的工件取放、工位转移动作，适配多台加工设备并列排布的产线布局，可覆盖水平方向长距离、垂直方向固定行程的作业范围。从结构布局来看，设备采用双立柱支撑的龙门架构，底部两根平行布置的直线导轨作为水平运动的承载基准，导轨副选用高刚性的滚柱直线导轨，能够承受垂直方向的偏载与运动过程中的冲击载荷，水平传动采用同步带或者滚珠丝杠的传动形式，可根据实际搬运节拍、负载重量需求灵活选型，水平滑座搭载垂直方向的运动模组，垂直模组同样采用直线导轨导向，传动端配置刹车结构，

　　避免断电状态下滑台坠落引发安全事故。设计阶段首先要确认的是安装边界条件，底部导轨的安装基准面需要保证平面度公差在每米0.1mm以内，两根导轨的平行度公差控制在0.05mm/全长范围内，否则会大幅增加导轨副的磨损，缩短设备使用寿命，同时要提前核算安装空间的净空高度，垂直滑台下降到最低工位时，末端执行器的安装面要比待取工件的最高位置低出至少50mm的安全余量，避免Z轴回零或者异常下行时撞坏工件与工装。功能特性上，这套机构的水平运动轴可实现多点位停靠，通过伺服电机的位置控制模式，能够精准定位到不同的加工工位、料架位置，重复定位精度可以控制在±0.02mm以内，满足精密零件的上下料对位需求，垂直轴的行程设计匹配常见的机床、料盘高度差，

　　不需要额外增加延长轴就可以覆盖从地面料架到设备工作台的高度范围，整体结构的模块化程度较高，水平导轨的长度可以根据产线的实际工位数量进行裁剪拼接，不需要重新设计主体结构，能够快速适配不同长度的产线布局。在实际应用中，这套机构的末端可以搭配气动夹爪、真空吸盘、电磁吸盘等不同的执行元件，根据待搬运工件的材质、形状、重量进行选择，比如搬运片状金属件可以选用真空吸盘，搬运规则的块状五金件可以选用平行气动夹爪，搬运导磁的钢铁工件可以选用电磁吸盘，适配性较强。结构设计时充分考虑了维护便利性，导轨、丝杠等运动副的润滑注油口都布置在设备外侧，不需要拆解防护盖板就可以完成定期润滑保养，传动部件的防护采用伸缩式防尘罩，能够阻挡车间内的金属碎屑、

　　粉尘进入导轨和传动副内部，降低磨损失效的概率。安装过程中需要先将两根底部导轨固定在安装基座上，使用百分表打表校准平行度与等高，之后再安装龙门横梁与垂直滑台，最后完成传动部件的张紧与调试，避免因安装偏差导致运动卡顿、精度超差的问题。设备的负载能力主要受导轨额定动载荷、传动部件的额定推力限制，常规配置下可以承载10kg以内的工件完成高速移栽，运动速度最高可以达到1.5m/s，能够满足大部分中小零件加工产线的节拍要求，对于更重的负载需求，可以通过加大导轨规格、选用更大功率的伺服电机、更换大导程丝杠或者高强度同步带来实现，不需要改动整体的龙门架构。
