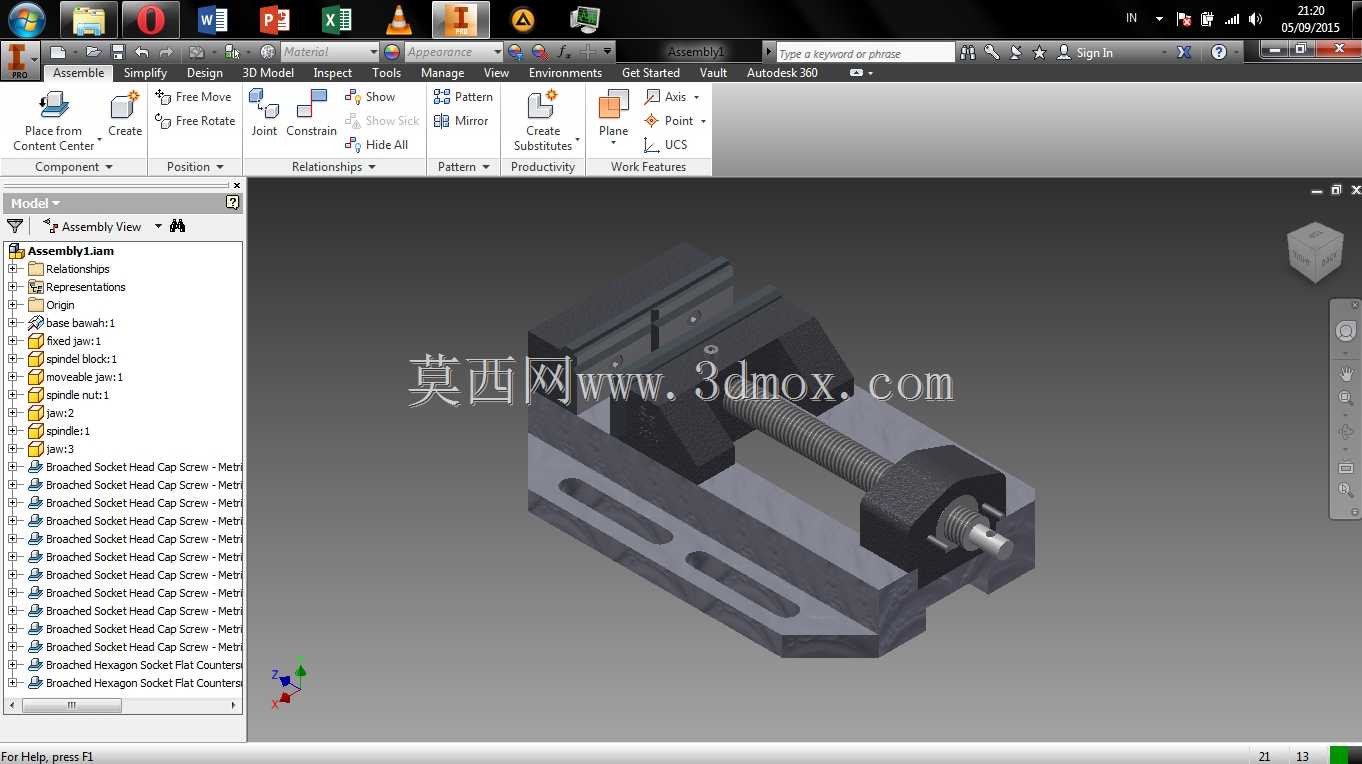

机用螺杆式夹紧工装结构设计

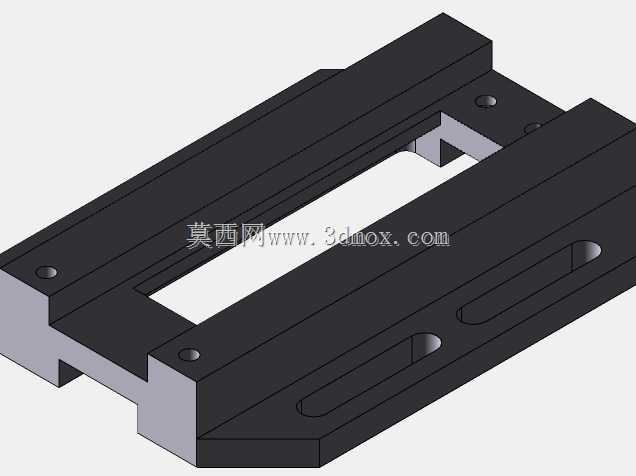

　　在常规金属切削加工、工件划线检测、小型零部件装配工序里，这类螺杆驱动的夹紧工装是工位上最常见的基础工装，没有复杂的电控或液压回路，纯机械结构的可靠性让它能在车间多尘、有切削液飞溅的环境下长期稳定工作，不需要额外的动力源接入，操作工手动转动端部的施力杆就能完成夹紧与松脱动作，适配绝大多数小型机加工工位的装夹需求。从结构设计逻辑来看，整个工装的受力路径非常清晰：固定钳身作为整个部件的基座，底部开设的两条长条形安装槽是用来穿装T型螺栓的，安装时可以根据工作台的T型槽间距调整安装位置，安装边界要注意，钳身整体的长宽尺寸要匹配工作台的可用装夹区域，长槽的长度方向要和钳口的开合方向保持垂直，避免夹紧时工件受力偏移带动钳身错位。

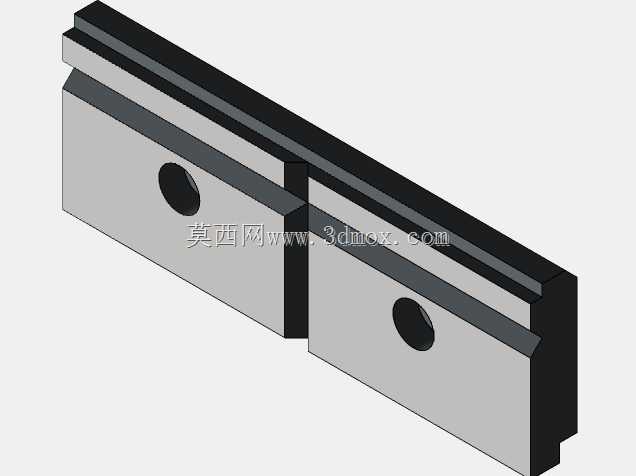

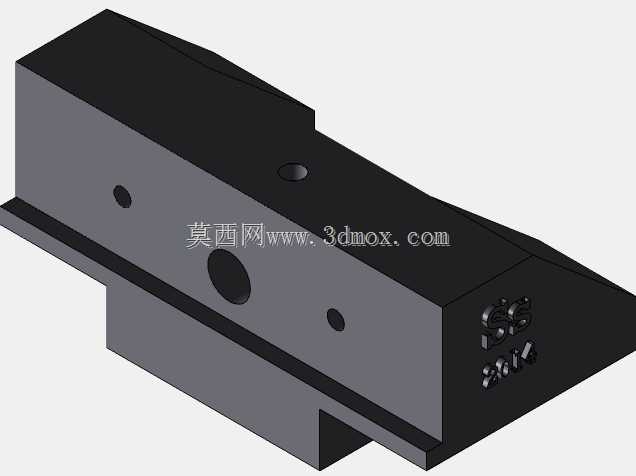

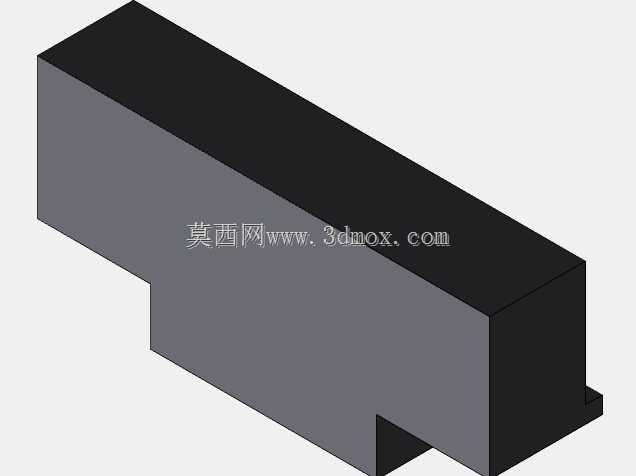

　　活动钳身通过导轨结构和固定钳身配合，滑动面做了贴合处理，间隙控制在能保证滑动顺畅同时不会出现上下翘动的范围，避免夹紧时活动钳身上抬导致工件装夹不垂直。核心的传动部件是梯形螺杆，选用梯形螺纹而非普通三角螺纹，是因为梯形螺纹的牙根强度更高，传动时的对中性更好，而且具备一定的自锁性能，当夹紧力达到需求后停止转动螺杆，不会因为加工过程中的振动出现松脱的情况，不需要额外增加锁止结构就能保持夹紧状态。螺杆的一端和活动钳身通过卡环结构连接，转动螺杆时只会带动活动钳身做直线往复运动，不会跟着螺杆做周向转动，钳口部分做了可拆卸的设计，磨损后可以单独更换钳口板，不需要更换整个钳身，降低长期使用的维护成本，

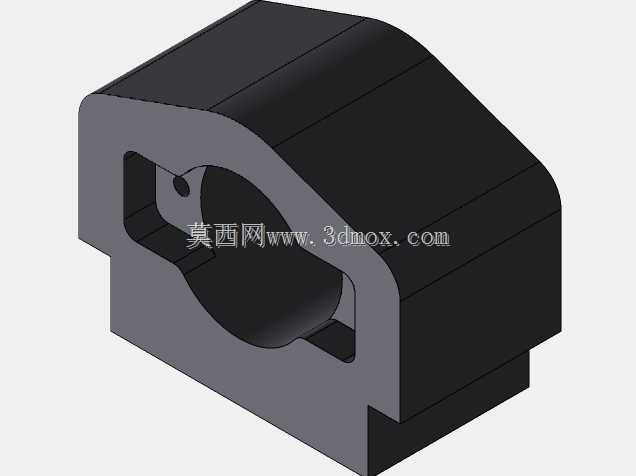

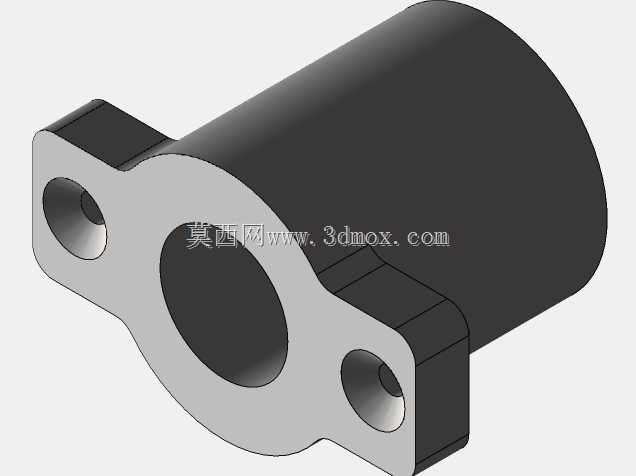

　　钳口表面的防滑齿纹是为了增加和工件接触面的摩擦力，夹紧表面光滑的工件时也不会出现打滑位移。设计时需要重点考虑受力变形量，固定钳身的夹持面和基座连接位置做了加厚处理，避免大夹紧力下钳口出现外张变形，导致工件装夹精度下降。活动钳身的螺母安装座做了加强筋结构，抵消螺杆传动时的反作用力，防止长期使用后螺母座出现开裂。这类工装的实际使用场景覆盖了钻床、铣床、磨床的小型工件装夹，也可以在钳工装配工位用来固定待装配的零部件，相比液压或气动夹具，它的夹紧力可以通过操作工的施力大小灵活调整，装夹脆性材质的工件时可以控制力度避免夹伤工件表面，装夹硬质金属工件时可以加大施力保证装夹刚性。安装时要注意钳身的水平度校准，

　　通过底部的安装螺栓调整后打表检测固定钳口的垂直度，保证装夹后的工件和加工主轴的位置精度，日常维护只需要定期在螺杆和滑动导轨面涂抹润滑脂，清理滑动缝隙里的切屑和杂物，就能保证长期的开合顺畅，不会出现卡滞的情况。整个结构没有易损的精密部件，除了钳口板和螺杆在长期重度使用后可能需要更换，其余基座部分的使用寿命可以达到十几年，是车间工位里投入成本低但实用性极强的基础工装，很多非标自动化工位的手动上料装夹环节也会采用这类结构做基础装夹单元，根据工位的实际装夹需求调整钳口宽度和最大开合行程，就能适配不同尺寸规格的工件装夹需求。
