龙门式双工位装卸搬运执行机构

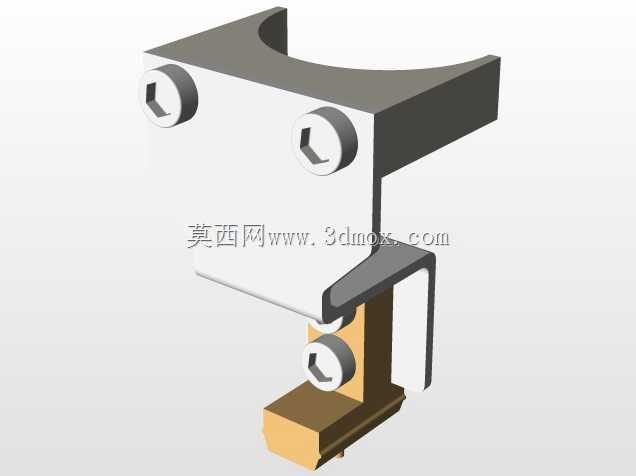

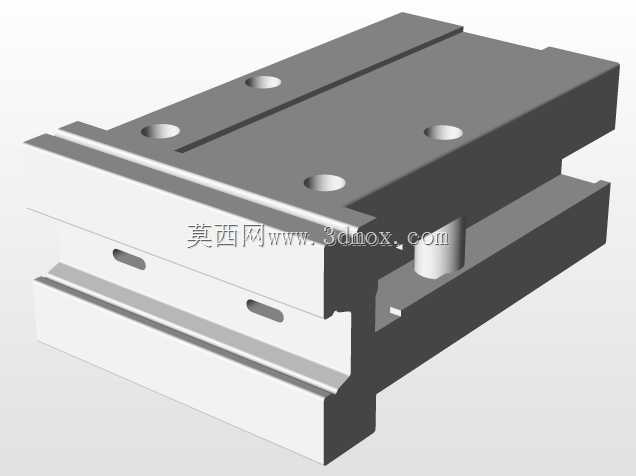

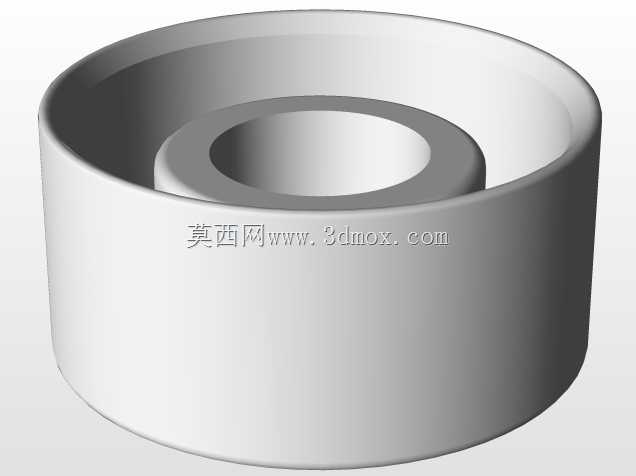

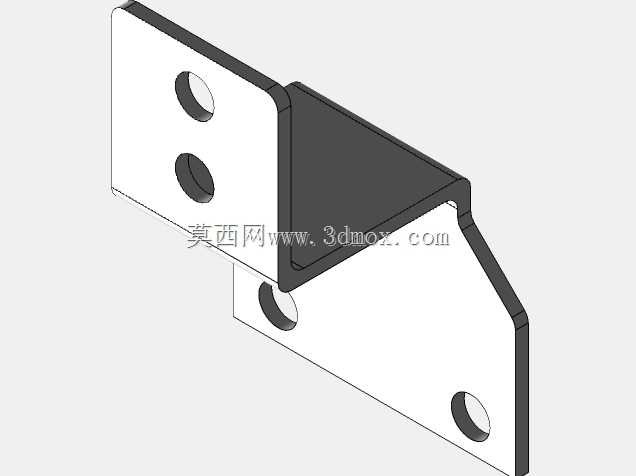

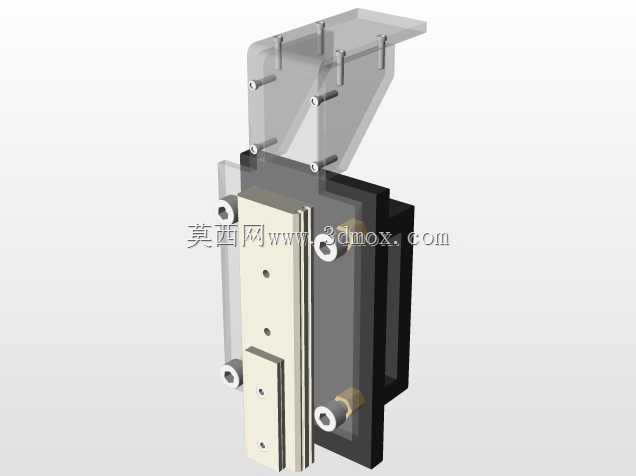

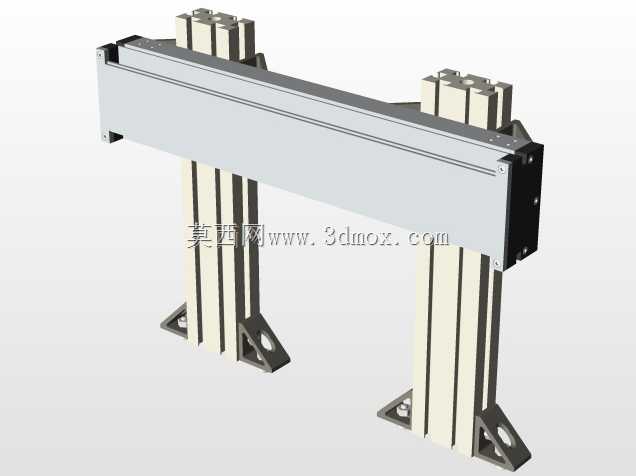

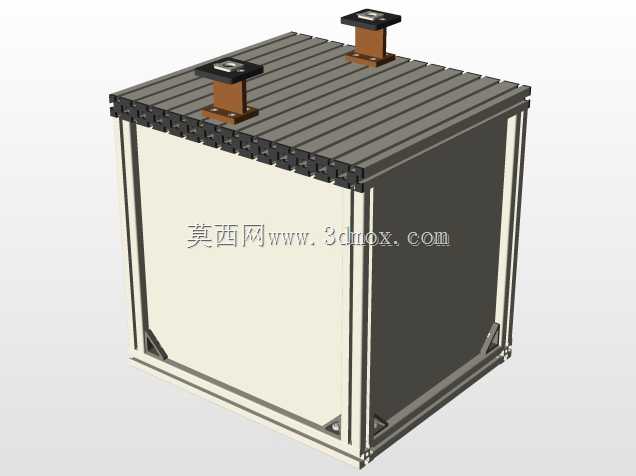

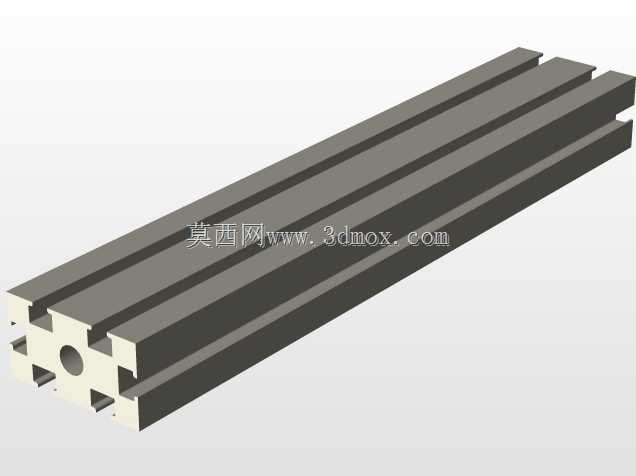

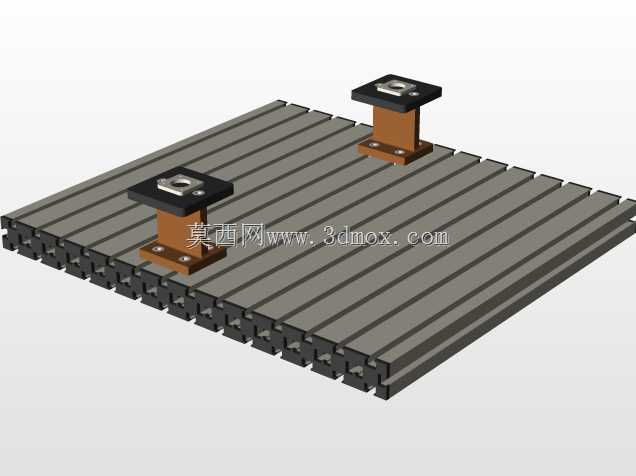

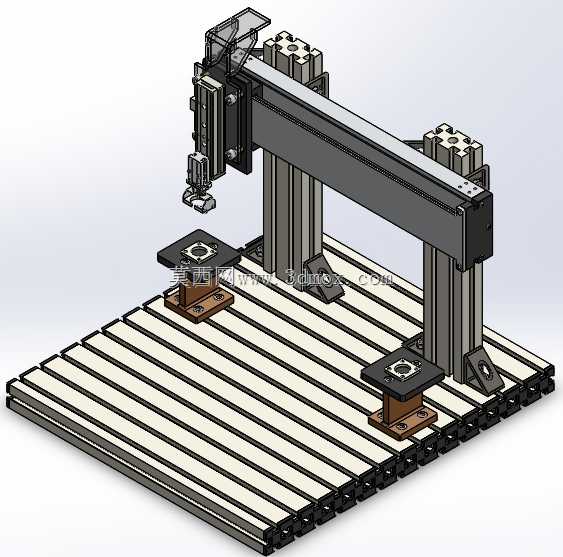

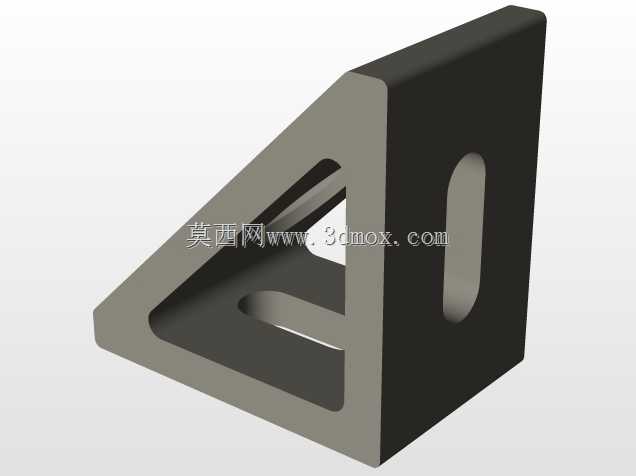

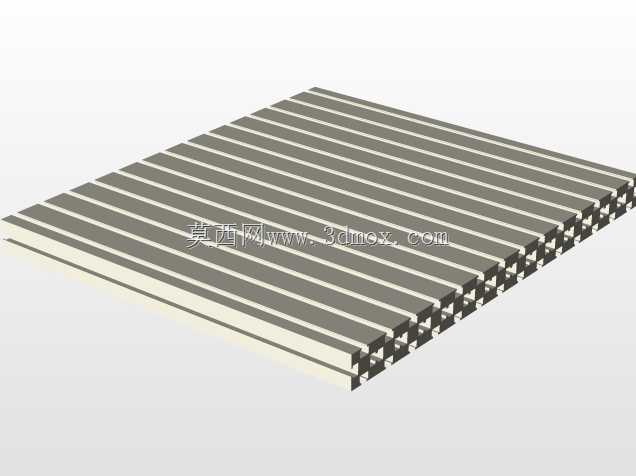

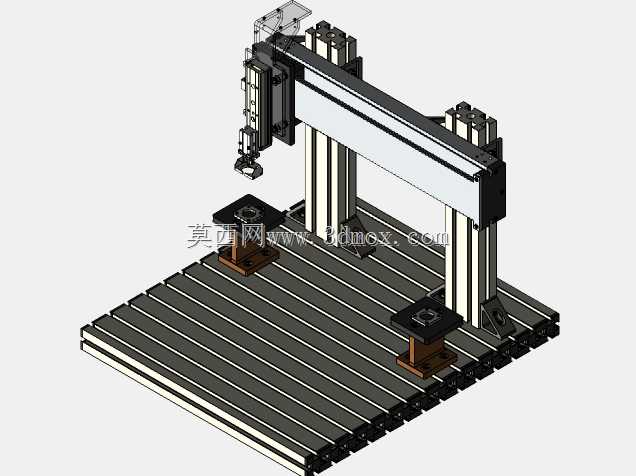

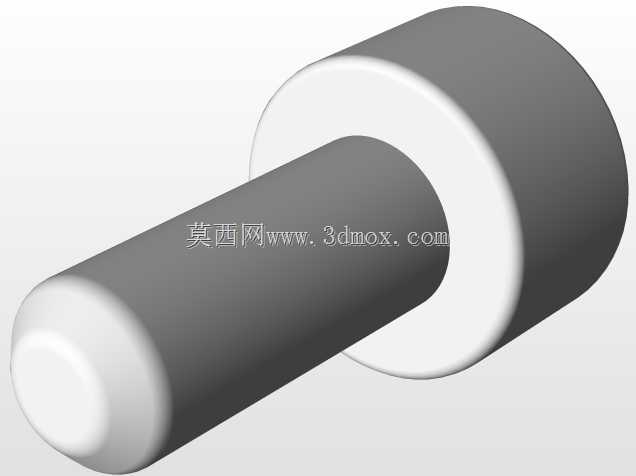

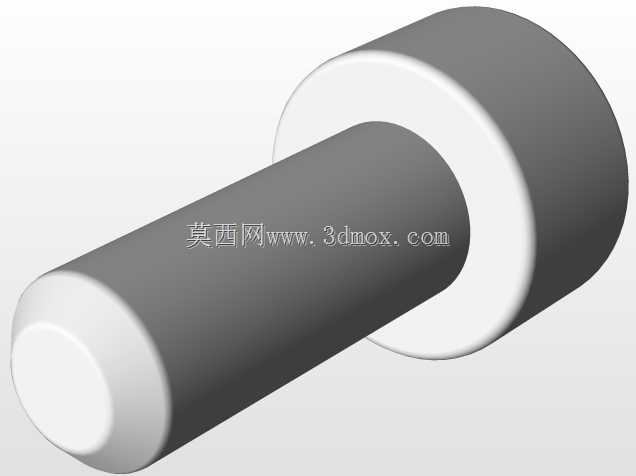

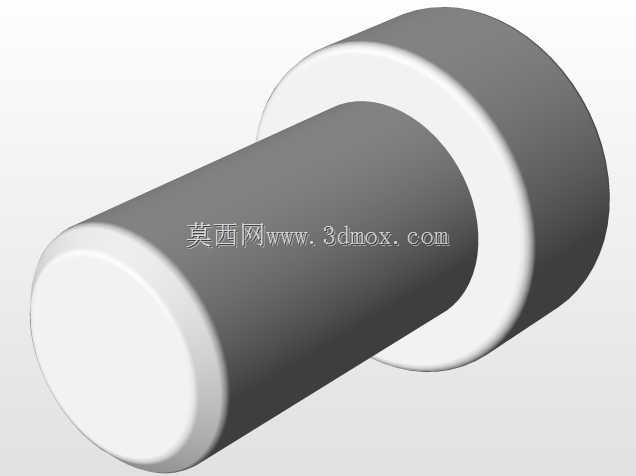

　　这套龙门式双工位装卸执行机构，主要面向3C电子零部件、小型五金件的产线工序转运场景，适配离散制造产线里两道相邻工序间的工件上下料、工位转移动作，可替代人工完成重复性的取放搬运作业，降低人工重复操作的疲劳误差，适配多品种小批量的柔性生产节拍。从结构布局来看，整机采用铝型材搭建的龙门跨距结构，底部是带T型槽的工业铝型材平台作为安装基座，平台上设置两个对称布置的工件定位工位，每个工位都配置了带定位销的工件承托台，承托台通过螺栓与底部型材槽道固定，可根据工件外形调整安装位置，适配不同尺寸的载具或工件定位需求。横向的主梁采用加厚铝型材截面，两端通过立式支撑柱与底部平台连接，支撑柱底部配置三角加强筋块，抵消横向运动时的倾覆力矩，

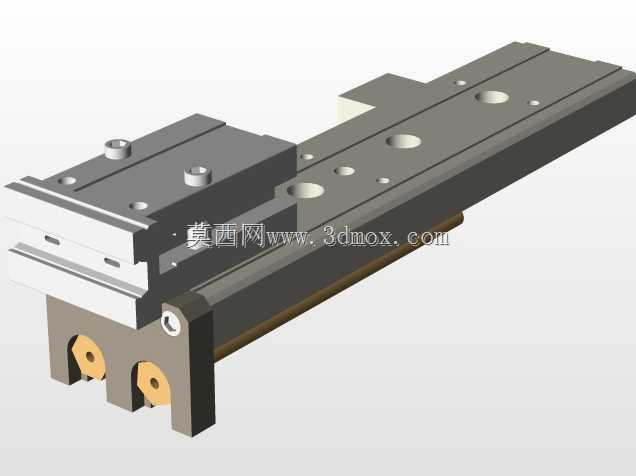

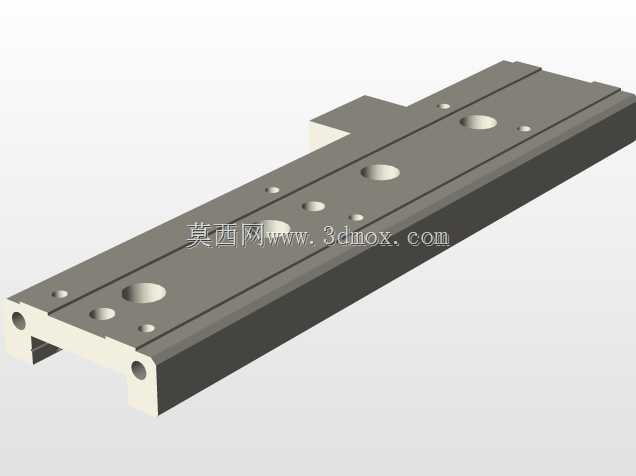

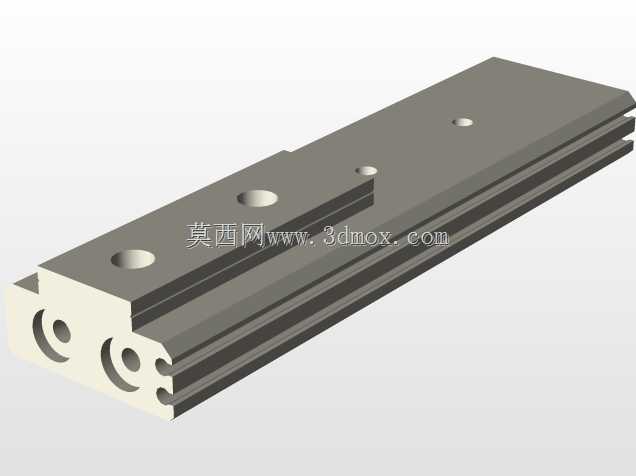

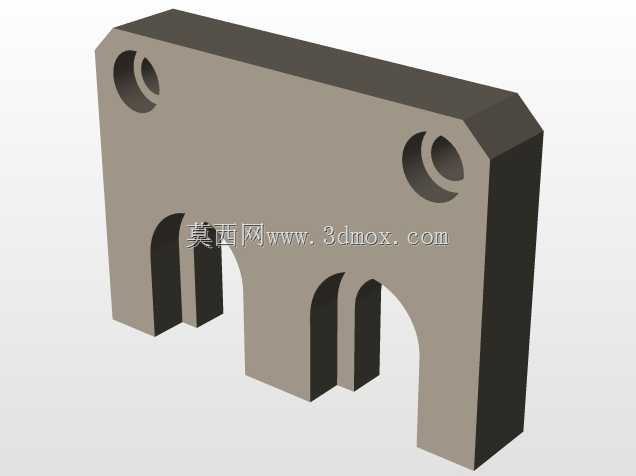

　　保证横梁运行的刚性。横向运动模组集成在主梁侧面，采用同步带传动搭配线性导轨导向，滑座上搭载垂直方向的运动模组，垂直模组同样采用线性导轨导向，末端安装夹取执行件，可完成X轴横向移动、Z轴垂直升降两个方向的动作，两个方向的运动行程覆盖两个工位的全部取放位置，无需额外增加旋转轴即可完成双工位间的工件转移。设计过程中优先考虑了安装边界的适配性，底部平台的型材槽道为通用标准槽宽，可直接固定在现有产线的机架台面上，不需要额外加工定制安装孔位，整机的横向跨距、垂直升降行程都预留了调整余量，可根据现场工位的实际间距调整模组的限位位置，不需要改动主体结构即可适配不同的工位布局。执行末端的夹取接口采用标准快换结构，可根据工件的材质、外形更换夹爪、

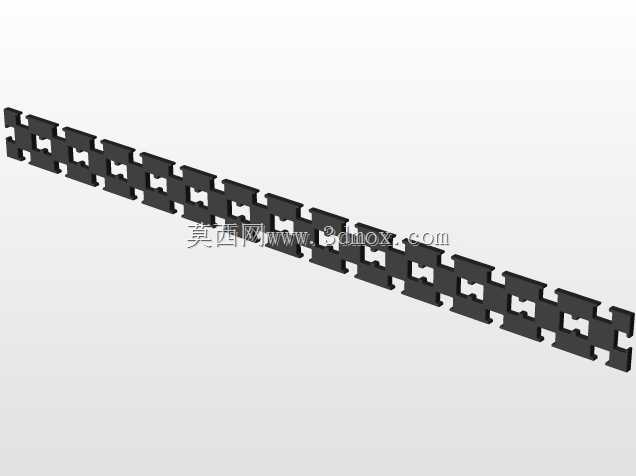

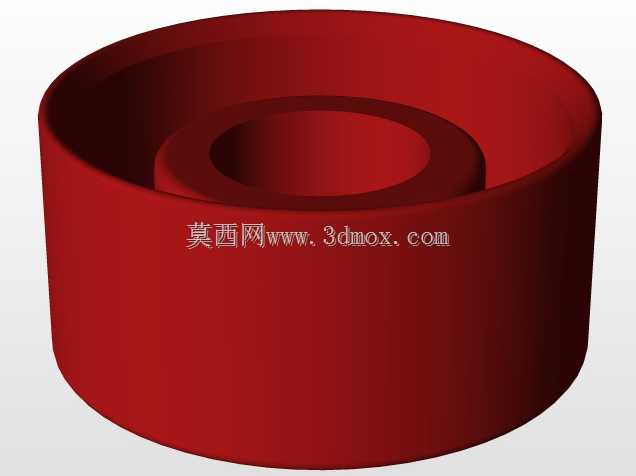

　　吸盘等不同执行件，比如搬运轻薄片状工件时可替换为真空吸盘，搬运带定位孔的机加工件时可替换为定位销夹爪，拓展设备的适用场景。在运动稳定性设计上，横向模组的两端都设置了液压缓冲限位块，避免滑座高速运行时硬碰撞产生震动，垂直模组的滑座配置了重力自锁结构，断气断电时不会出现滑座下坠的情况，保障现场操作的安全性。走线方面全部采用拖链内置布线，所有动力线、信号线都收纳在主梁侧面的拖链内，随滑座运动时不会出现线缆拉扯、外露磨损的问题，拖链的弯曲半径适配所选线缆的最小弯曲要求，长期往复运动不会出现线缆疲劳断裂。两个工件工位的定位面高度保持一致，执行末端取放工件时的升降行程不需要额外补偿，简化了运动控制的编程逻辑，

　　现场调试时只需要设定两个工位的取料点、放料点坐标即可完成基础动作调试，缩短产线的部署周期。主体结构的铝型材连接全部采用标准T型螺栓与角件连接，不需要焊接加工，现场组装时只需要使用常规内六角扳手即可完成整机装配，后期维护时拆解更换部件也十分便捷，不需要动用大型切割、焊接设备。整机的运动范围完全覆盖底部两个工位的操作区域，不会超出底部平台的安装边界，现场布局时不需要额外预留过多的安全避让空间，可直接嵌入现有产线的空位中，减少产线改造的工作量。
