船用电动牵引绞车结构设计方案

　　在船舶甲板作业场景中，这类绞车是承担系泊、牵引、重物移位作业的核心辅机设备，日常作业时需要配合甲板上的系缆桩、导向滑轮完成缆绳的恒张力收放，靠离泊阶段可根据潮汐变化、船体吃水深度动态调整缆绳张紧度，避免缆绳过载断裂或是松弛脱缆，部分近海作业的工程船还会用这类绞车完成小型水下探测设备的收放、舷边作业吊篮的牵引移位，作业覆盖从港口系泊到近海工程辅助的多类工况。

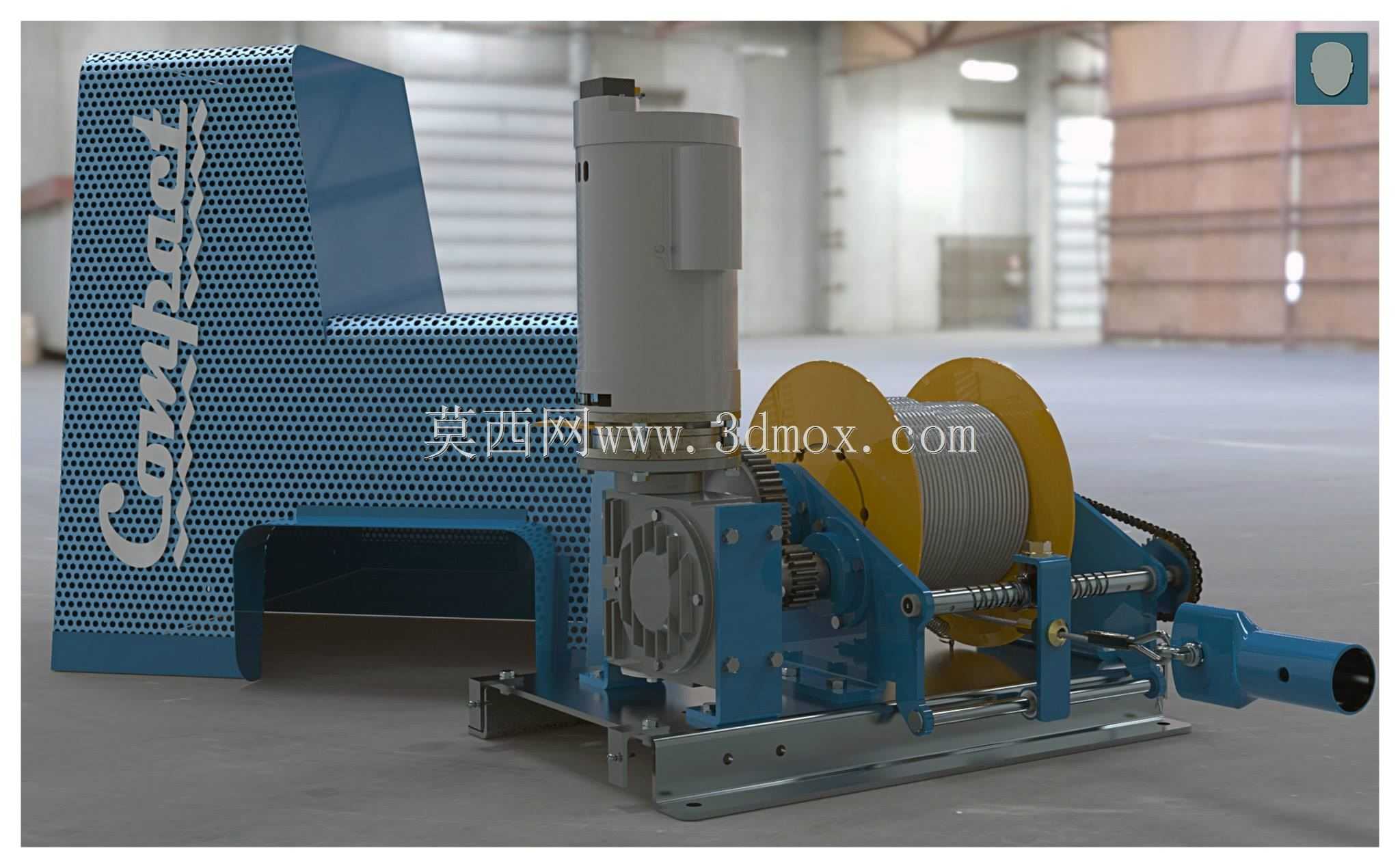

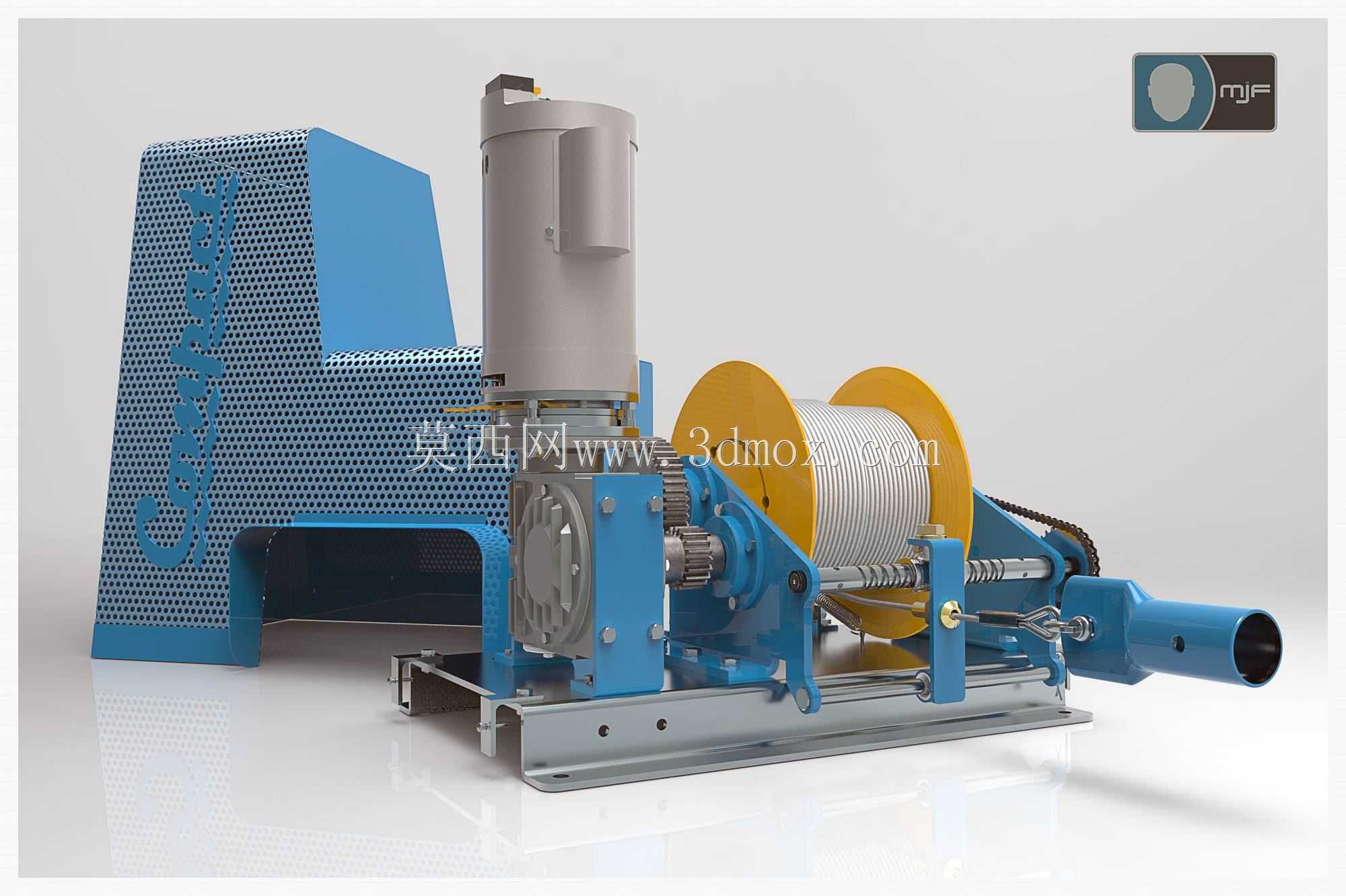

　　从结构设计逻辑来看，整套机构采用动力端与卷筒端平行布局的形式，驱动单元选用立式安装的动力源，通过减速机构将高转速低扭矩的动力输出转化为卷筒端低转速大扭矩的转动输出，减速箱体直接与安装底座通过螺栓刚性连接，减少动力传递路径上的结构变形量。卷筒部分采用双幅板支撑结构，幅板外侧做圆弧倒角处理，避免缆绳收放过程中出现割绳、卡绳的问题，卷筒表面预留的缆绳容绳槽可适配常规直径的船用化纤缆或是钢缆，容绳量可根据不同吨位船舶的系泊需求调整幅板间距来适配。排绳机构布置在卷筒出绳侧，通过丝杠传动带动导向拨叉随卷筒转动同步横移，保证缆绳在卷筒上逐层整齐排列，避免出现乱绳、咬绳的问题，延长缆绳的实际使用寿命。

　　安装底座采用整体式焊接钢结构，底板上预留的长条形安装孔可适配甲板上不同间距的预埋螺栓，安装时可根据甲板实际的加强筋位置微调设备固定点位，不需要额外在甲板上重新开孔焊接，降低现场安装的改造工作量。底座上方的支撑立板与减速箱体、卷筒轴承座采用一体化加工的定位止口，保证装配时各轴系的同轴度误差控制在机械设计允许的范围内，减少设备运行过程中的振动和异常磨损。设备外侧的防护板采用冲孔网板结构，既可以遮挡内部传动部件避免作业人员意外触碰，又能保证传动区域的空气流通，满足海上高湿高盐雾环境下的散热需求，网板表面做多层防腐涂装处理，可抵御海上盐雾侵蚀，减少日常维护的工作量。

　　末端的牵引导向座集成了缆绳张力缓冲结构，当缆绳受到突发的波浪冲击载荷时，内部的弹簧缓冲组件可吸收瞬时的冲击能量，避免刚性冲击直接传递到减速机构和卷筒上，打坏内部传动齿轮。导向座端部的导向喇叭口做了抛光处理，降低缆绳收放过程中的摩擦阻力，即使缆绳存在一定角度的偏斜也能顺畅导入卷筒，不会出现卡滞。整套设备的操作端可根据需求配置本地手动操作和远程电控操作两种模式，本地操作时可直接观察缆绳收放状态，适合近距离精细调整作业，远程操作时可配合驾驶室的监控画面完成系泊缆绳的统一调整，减少甲板作业人员在恶劣海况下的露天作业时长。

　　从安装边界来看，设备整体重心落在安装底座的中心区域，吊装时可直接通过底座上预留的吊耳完成整体吊装，不需要额外制作专用吊具，设备与甲板周边的系缆桩、导缆孔的预留间距满足甲板作业的安全操作距离要求，后期维护时可直接拆开外侧的防护网板完成减速箱润滑油更换、轴承注脂、排绳机构间隙调整等日常维保工作，不需要将整套设备从甲板上拆解下来，降低了船舶运营期间的维护难度。设计过程中针对海上作业的特殊工况，所有外露的紧固件均采用不锈钢材质，电气元件的防护等级满足露天甲板作业的防水要求，可在降雨、海浪泼溅的环境下持续稳定工作，不会因为进水出现电气故障。
