模拟赛车游戏方向盘踏板支架结构设计

　　这套模拟驾驶支架主要面向民用消费级赛车模拟场景，适配市面上多数主流的力反馈方向盘、序列式/H型换挡杆、三踏板组件，可放置在家庭客厅、电竞房、小型模拟驾驶体验点位使用，无需复杂的场地改造，直接放置在平整地面即可完成部署，相比固定式的模拟座舱，它的可折叠收纳属性更适配普通用户的居家使用需求，日常不用时可以收拢靠在墙角，不会占用过多的室内活动空间。从结构设计逻辑来看，整个支架采用分体式受力框架，底部是带防滑脚垫的矩形承托底座，踏板区域预留了通用安装孔位，孔位间距覆盖市售主流踏板的安装尺寸，用户不需要额外打孔就能完成踏板组件的固定，底座边缘设置的快拆调节旋钮，可以快速调整踏板安装面的倾斜角度，适配不同坐姿下的脚部踩踏角度需求，

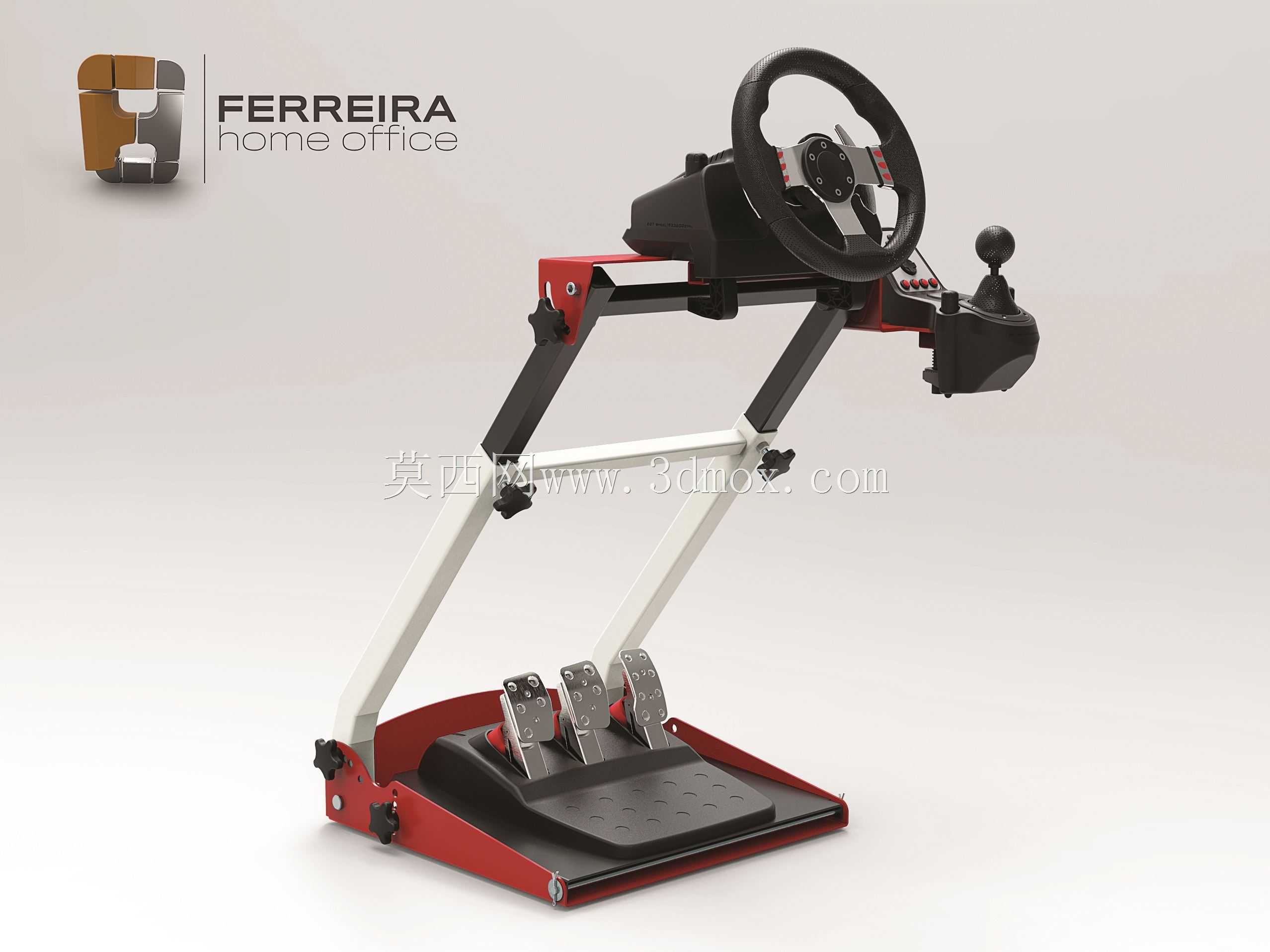

　　避免长时间模拟驾驶出现脚踝疲劳的问题。支撑方向盘的主斜臂采用双梁并行结构，其中一根梁为白色涂装的主承力梁，承担方向盘转动、反打时产生的横向与纵向力矩，另一根黑色梁为角度调节梁，梁身开有等间距的定位孔，配合快拆锁销可以快速调整方向盘的安装高度与俯仰角度，适配不同身高用户的坐姿需求，不管是坐姿偏直立的休闲驾驶玩家，还是偏好半躺坐姿的硬核赛车模拟用户，都能通过调整找到合适的操作位置。换挡杆的安装支臂设置在主框架的右侧，支臂同样支持前后位置与高度调节，用户可以根据自己的操作习惯，将换挡杆调整到和真实车辆接近的位置，部分习惯左手操作换挡的用户，也可以将支臂换位到左侧安装，框架上预留的对称安装孔位可以支持这种换位需求，不需要额外改装结构件。

　　整个支架的受力节点都采用了加厚的钣金连接件，连接位置使用防松螺栓紧固，在方向盘输出大扭矩力反馈的时候，不会出现框架晃动、连接位置异响的问题，底部的四个脚垫采用橡胶材质，和地面接触时可以提供足够的摩擦力，即使是大力踩踏踏板、快速反打方向盘的操作场景下，整个支架也不会出现位移的情况。从安装边界来看，支架完全展开状态下，底部占地长度约为80厘米，宽度约为50厘米，方向盘安装位置的高度调节范围覆盖60厘米到90厘米区间，收拢状态下的整体厚度不超过15厘米，普通家用轿车的后备箱就可以轻松放下，方便用户携带到线下模拟赛车聚会、小型赛事活动现场使用。设计过程中特意规避了复杂的异形曲面结构，多数构件都采用标准型材与钣金冲压件加工，

　　生产过程中不需要开复杂的注塑模具，整体加工成本控制在消费级用户可接受的区间，同时所有的调节位置都采用免工具快拆结构，用户拿到产品之后不需要额外使用扳手等工具，按照装配指引十分钟左右就可以完成全部组装与调节操作，日常调整坐姿参数的时候也不需要借助工具，徒手就可以完成锁止与松脱操作。在细节处理上，所有和人体接触的构件边缘都做了圆角钝化处理，没有尖锐的毛边与棱角，避免用户在调整位置、操作设备的时候被划伤，踏板安装区域的承托板表面做了防滑纹理处理，即使踏板在长期踩踏过程中出现固定螺丝轻微松动的情况，也不会出现踏板移位滑脱的问题。主框架的表面采用喷塑处理，相比普通的喷漆工艺，喷塑层的耐磨性能更好，日常使用过程中即使和设备、地面产生摩擦，也不容易出现掉漆、锈蚀的问题，整体使用寿命可以满足普通用户3到5年的高频使用需求。
