户外运动数显电子腕表结构设计

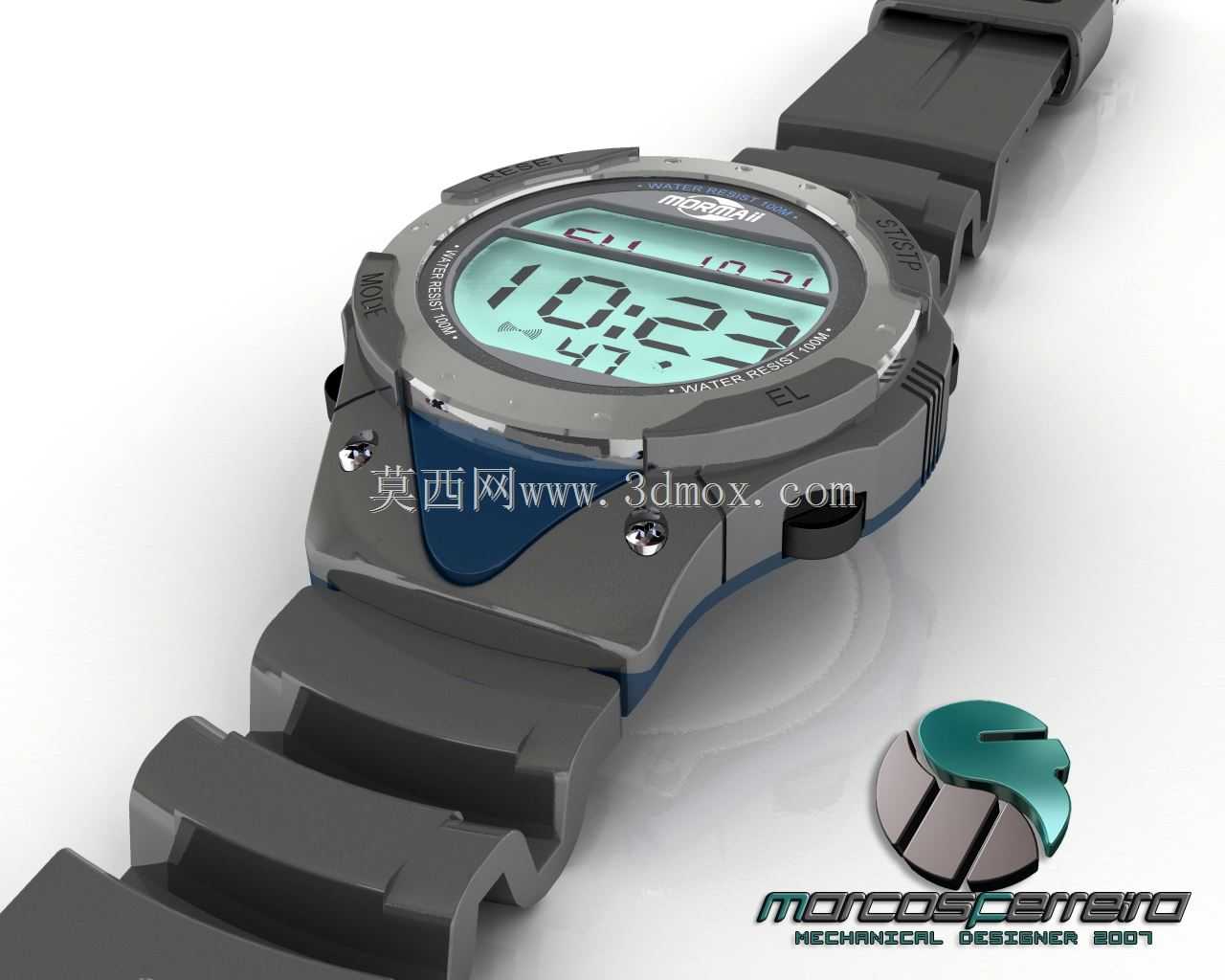

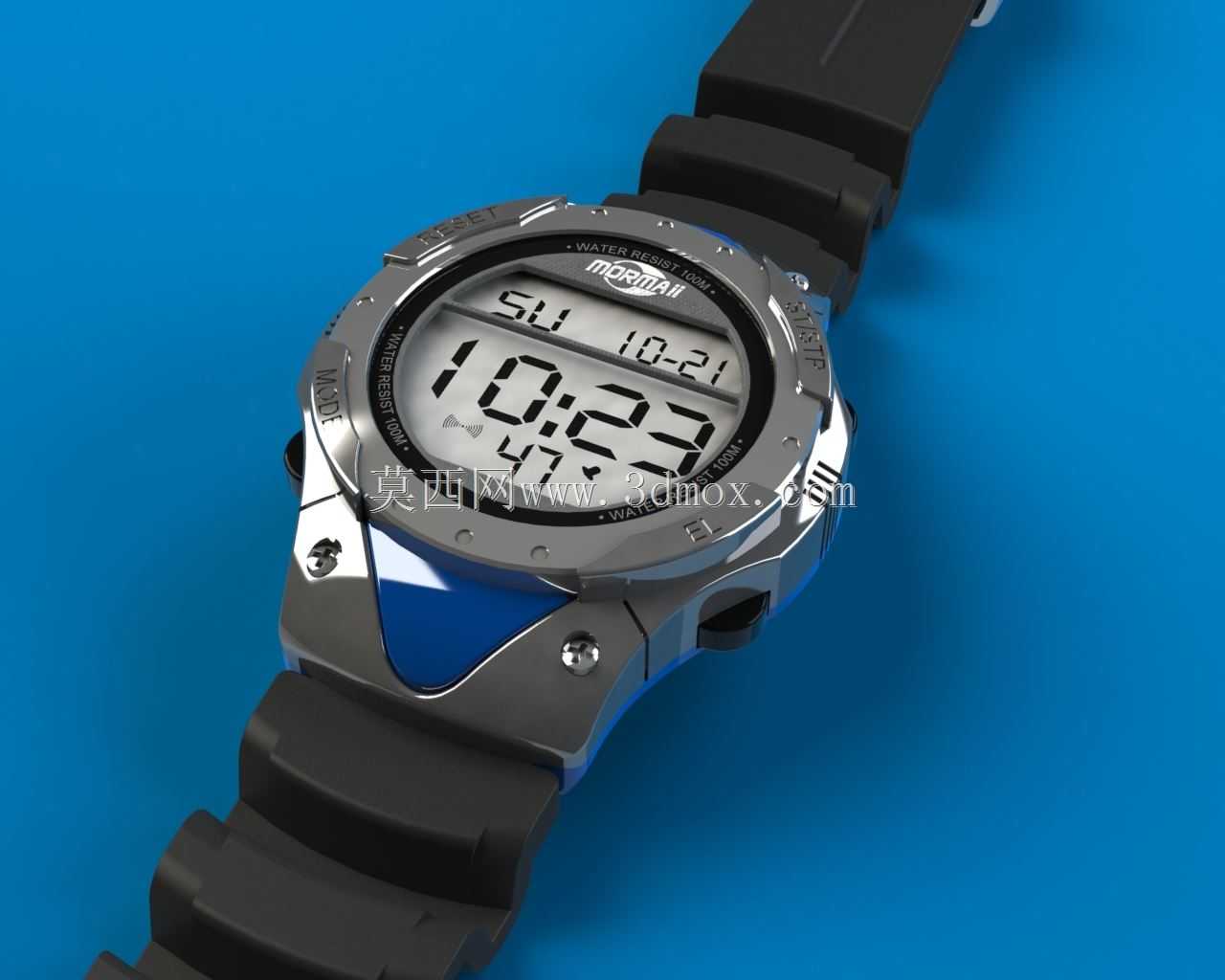

　　这款数显电子腕表的结构设计，首先围绕户外高频使用场景做了针对性的结构强化，日常徒步、登山、涉水作业等场景下，腕表需要承受磕碰、温差变化、短时浸水等复杂工况，因此表壳主体采用金属嵌件加硬质包覆的复合结构，表圈位置做了多段凸起的防撞筋设计，按键区域做了下沉式防护，避免外力直接冲击按键导致误触或者密封失效。从功能实现层面，这款腕表集成了时间显示、分段计时、闹钟提醒、背光照明几个核心功能，显示区域采用大尺寸段码液晶屏，数字笔画做了加粗处理，户外强光下也能清晰读取数值，屏幕外围的金属压圈通过四颗微型螺丝锁紧，压圈与表壳之间夹装环形密封胶圈，胶圈压缩量控制在百分之二十到百分之二十五区间，既保证密封性能，

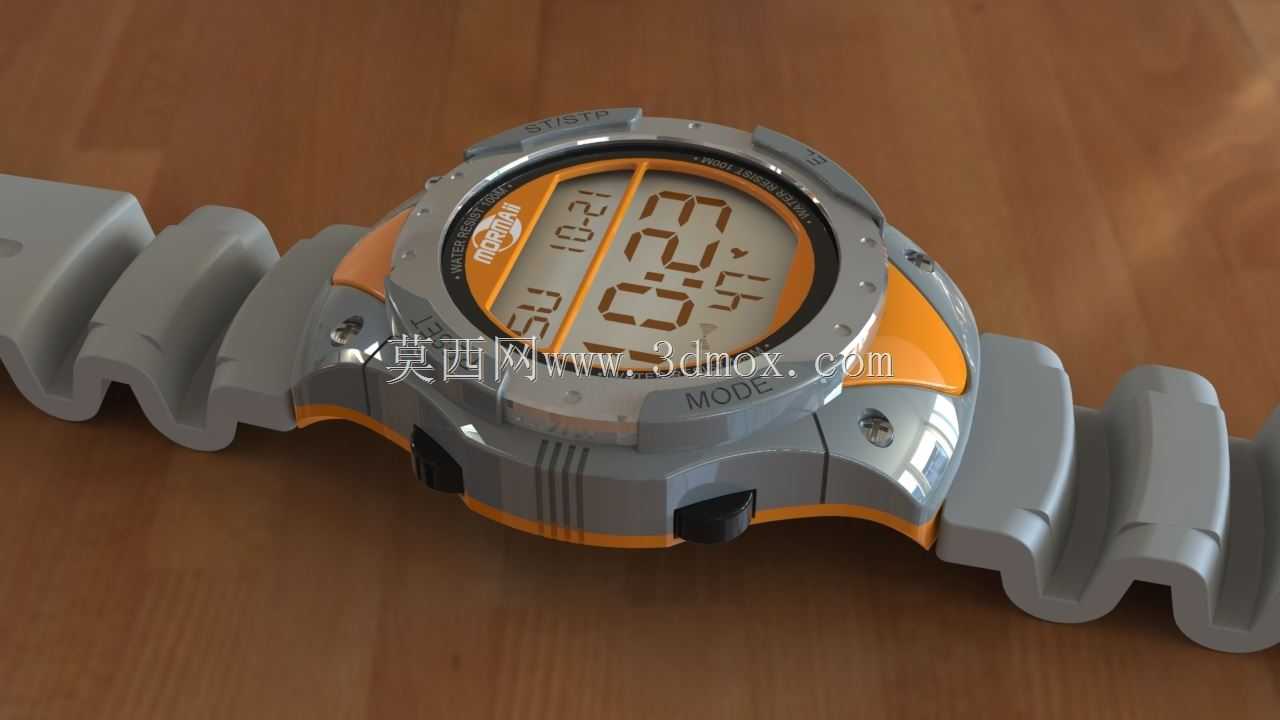

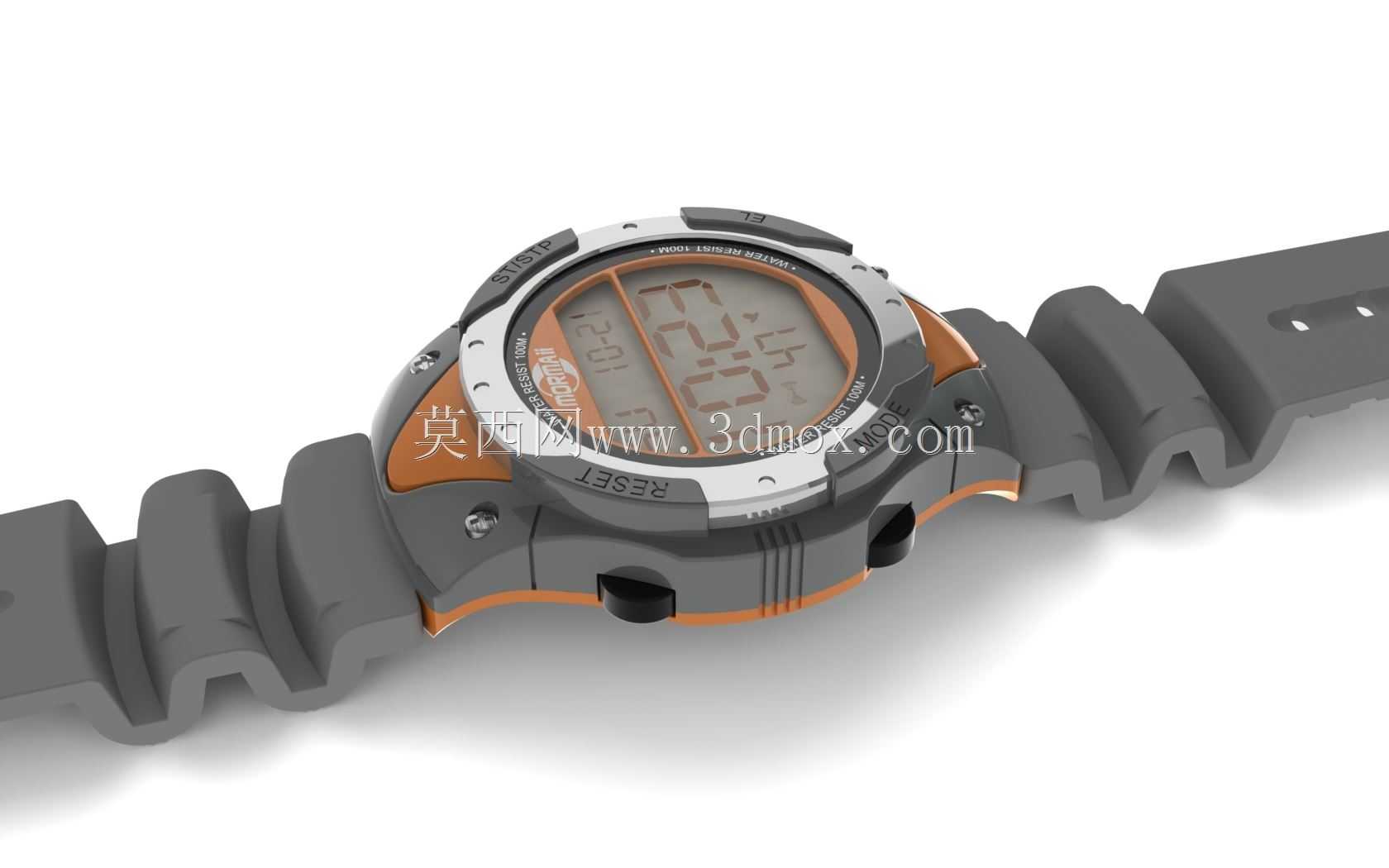

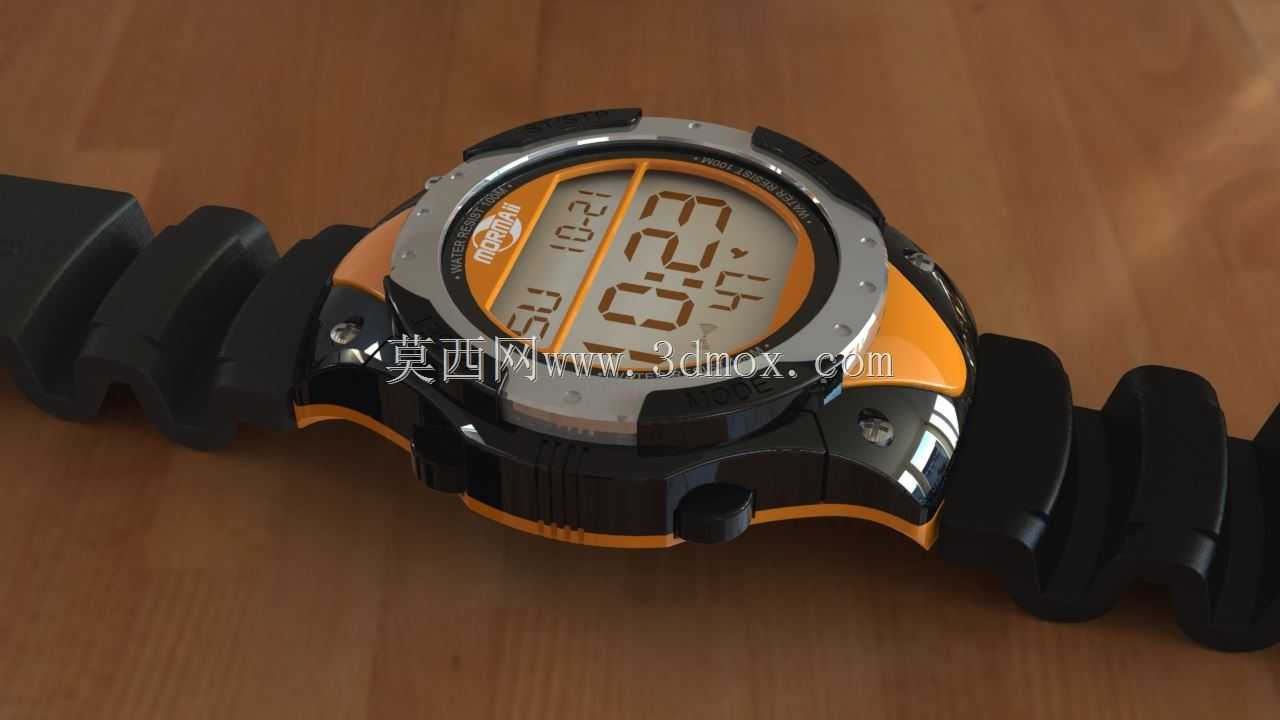

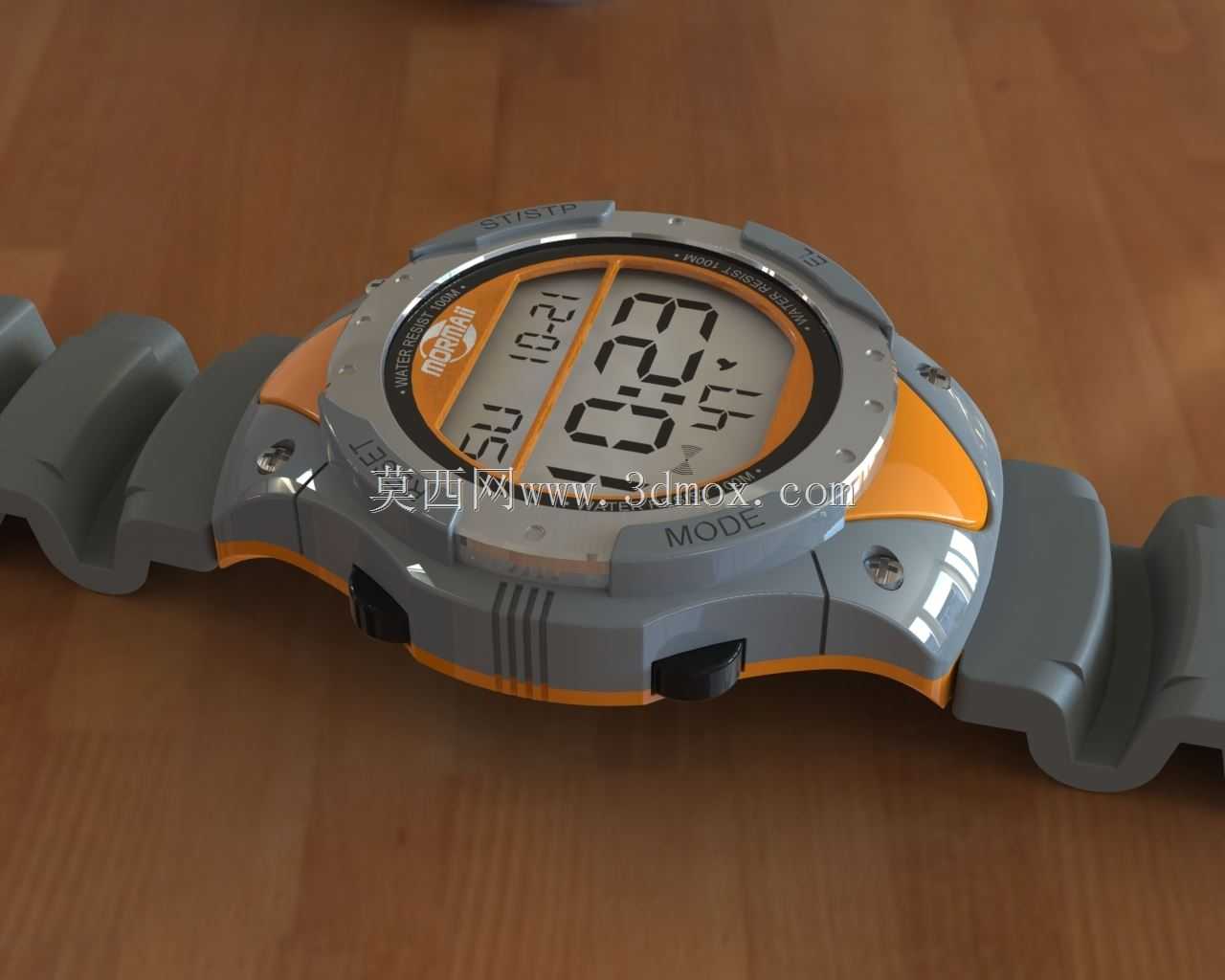

　　又不会因为压缩量过大导致胶圈长期使用产生永久形变。表壳侧面的功能按键采用阶梯式轴体结构，按键根部套有微型O型密封圈，按键行程控制在0.8毫米，按压力度设置在3到5牛，既保证操作反馈清晰，又能避免长期按压后密封性能下降。表带采用分段式波浪形橡胶结构，每一段表带的连接位置都做了圆弧过渡，佩戴时可以贴合不同粗细的手腕，表带与表壳的连接采用快拆式生耳结构，生耳两端的伸缩头卡入表壳耳部的定位孔内，不需要额外工具就可以完成表带的更换，表耳位置做了加厚处理，避免意外拉扯下表带断裂。设计过程中首先做了内部元器件的堆叠排布，将电池仓设置在表壳后盖位置，后盖采用旋转卡合加密封胶圈的结构，电池更换时不需要拆解表壳正面的显示组件，

　　降低维护过程中损坏屏幕或者电路的风险，电路板与表壳内壁之间设置有缓冲泡棉层，吸收跌落或者磕碰产生的冲击，避免元器件虚接。外形尺寸上，表壳整体直径控制在48毫米，厚度14毫米，佩戴时不会因为尺寸过大勾挂衣物或者装备，表壳边缘全部做了R2以上的圆角处理，没有尖锐棱角，避免磕碰时划伤皮肤或者刮破户外衣物。表壳侧面的蓝色装饰件采用嵌入式安装结构，装饰件与金属表壳之间通过卡扣加定位柱连接，不需要额外粘接，装配效率更高，同时装饰件做了略微突出表壳主体的设计，腕表平放时屏幕不会直接接触接触面，避免屏幕被刮花。表带的每个连接段都做了等距的透气槽，长时间佩戴时皮肤表面的汗液可以通过透气槽排出，避免闷汗导致的佩戴不适，表带扣采用传统的针扣结构，

　　扣针穿过表带的调节孔实现长度固定，调节孔做了金属包边处理，避免长期插拔扣针导致孔位开裂。从建模逻辑上，首先搭建表壳的基础回转体轮廓，再逐步切除按键位、屏幕安装位、表带连接位的结构，所有配合位置都预留了0.1毫米的装配公差，密封胶圈的安装槽尺寸按照胶圈的线径做适配，保证胶圈安装后不会出现扭曲或者移位。内部的电路支撑柱高度统一，电路板安装后保持水平，不会因为支撑柱高度差导致电路板受力变形，屏幕与电路板之间采用导电橡胶连接，连接位置设置有定位框，避免导电橡胶偏移导致显示缺划。这款腕表的结构设计没有追求冗余的复杂功能，所有结构都围绕户外使用的可靠性、佩戴的舒适性、维护的便捷性展开，每个部件的尺寸和配合关系都经过反复校核，既满足日常佩戴的使用需求，也能适应户外复杂环境下的工况要求，建模过程中所有的圆角、拔模角度都按照实际注塑和冲压加工的工艺要求设置，不需要额外修改就可以直接对接后续的手板制作和量产开模流程。
