紧凑型拖船式作业牵引装置结构设计

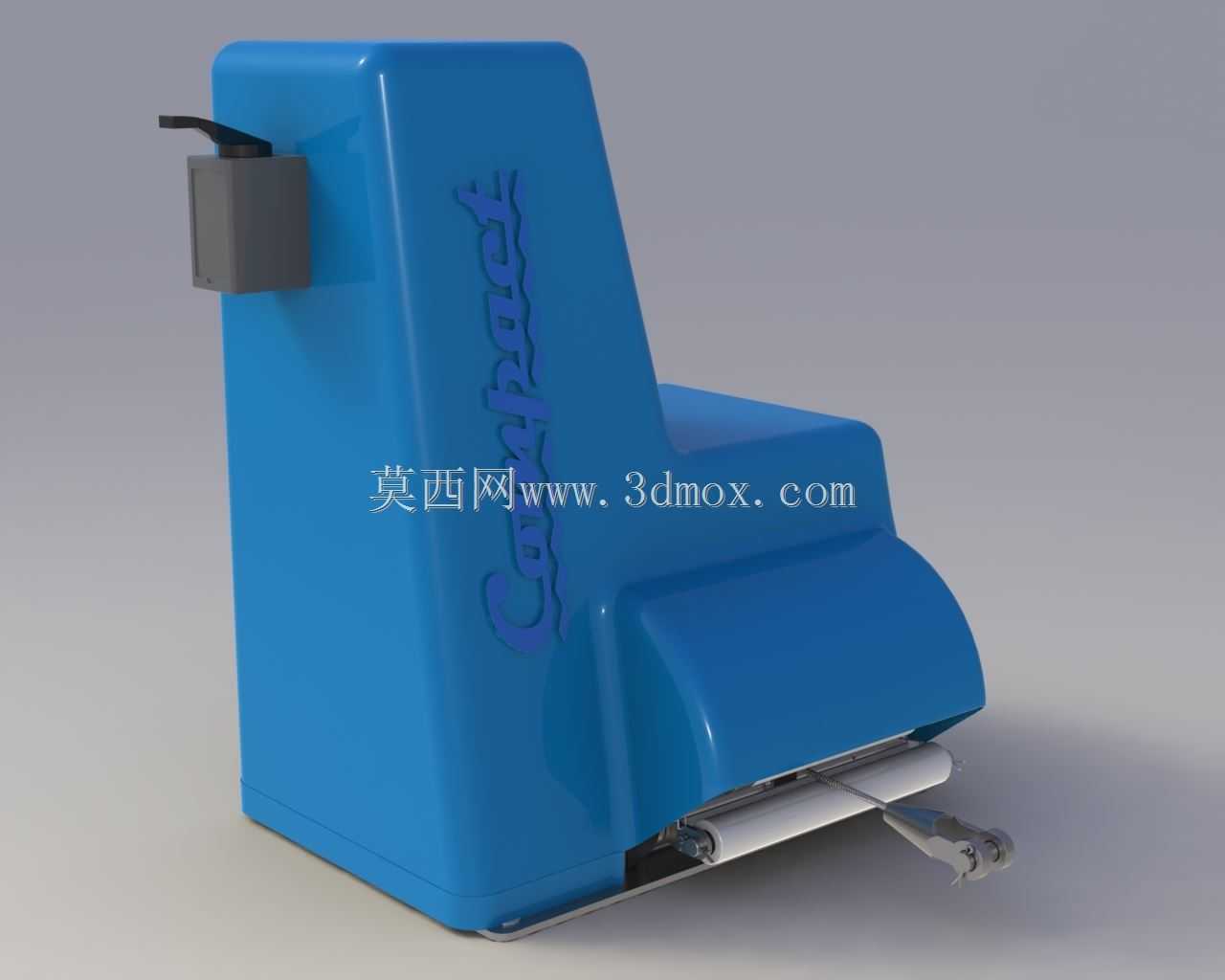

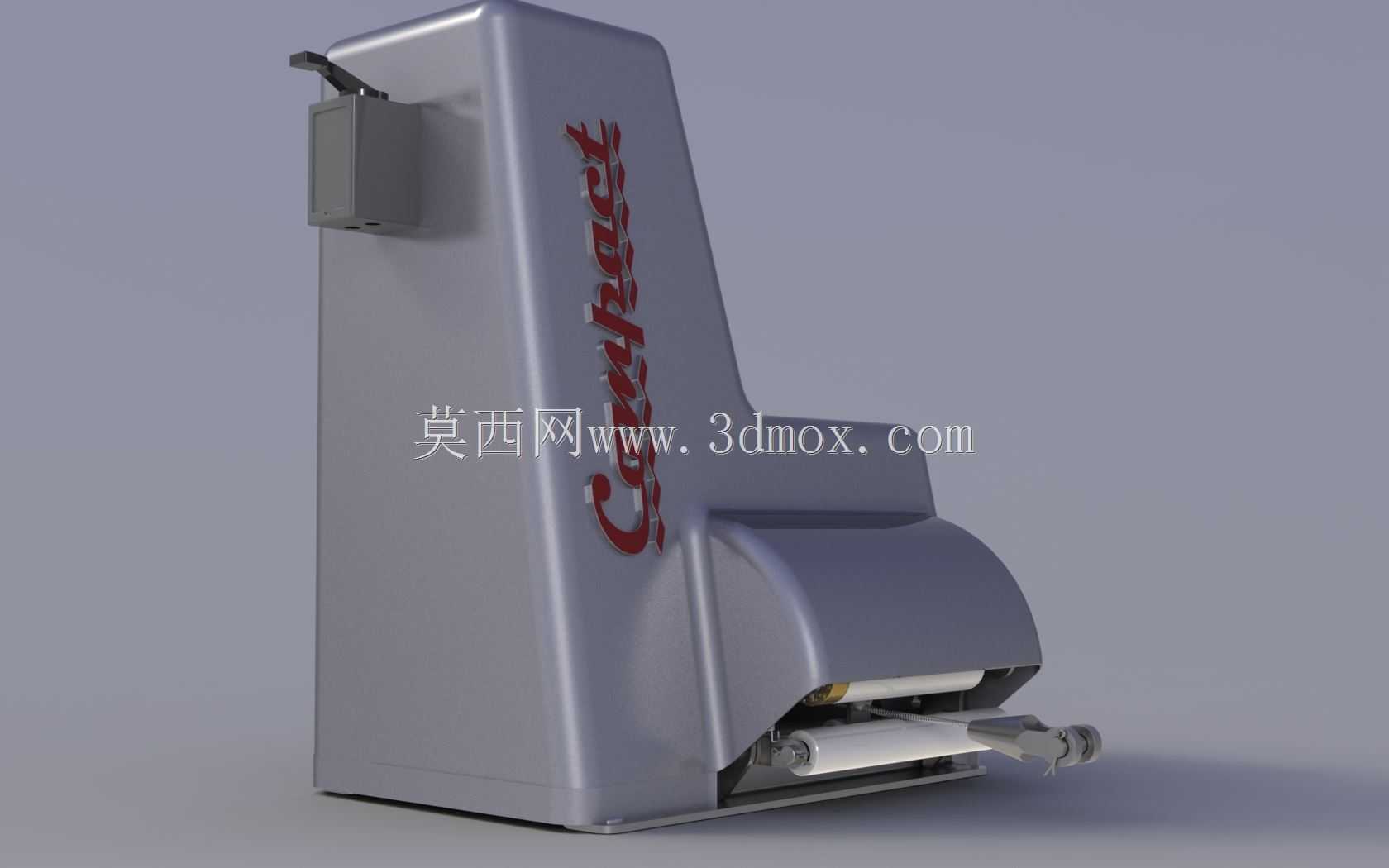

　　这款紧凑型拖船式牵引装置的三维结构设计，核心围绕狭窄水域的近距离牵引作业场景展开，区别于常规大吨位港作拖船的设计逻辑，整体结构更偏向小型化、集成化，适配内河支流、小型码头、封闭水域内的轻型船舶移位、浮具拖带、水上作业点位转移等工况。从结构布局来看，装置主体采用一体化流线型壳体设计，上部为动力与控制单元的封装舱室，侧面预留外置附属部件的安装位，图中可见的侧装模块为手动应急操作单元，可在主动力失效时完成基础的牵引锁止、脱钩操作，避免作业过程中出现失控风险。下部为牵引执行机构的安装舱，牵引辊组采用外露式半封闭布局，牵引缆绳可从舱体前端的导向口引出，辊组表面做防滑纹理处理，配合内置的张力调节结构，可适配不同直径的化纤缆绳与钢缆，牵引过程中可自动补偿缆绳的张力波动，减少缆绳打滑、跳脱的概率。

　　设计过程中优先考虑了安装边界与作业空间的限制，整体壳体采用大圆角过渡的注塑/滚塑成型结构，无突出尖锐棱角，在靠泊接触被牵引船舶时可避免磕碰损伤船体表面，壳体表面的标识区域采用凹陷式一体成型设计，无需额外粘贴标识牌，长期水上作业不会出现标识脱落、腐蚀的问题。外形尺寸控制上，整体长度控制在1.2米区间，宽度0.5米，高度0.8米，可直接固定在小型浮台、作业趸船的甲板边缘，安装时仅需在甲板预留4个M12的螺栓固定孔，无需额外做船体结构加强，适配多数小型水上作业平台的安装条件。

　　功能特性方面，装置集成了牵引、缆绳收放、应急锁止三大核心功能，动力单元内置在封闭舱室内，舱体接缝处做密封胶条压合处理，可满足IP67级防水要求，适应水面溅水、短时浸水的作业环境。牵引执行端的快换接头设计，可根据作业需求快速更换不同规格的牵引钩、缆绳连接器，无需拆解主体结构即可完成配件更换，降低现场维护的难度。侧装的手动操作单元采用杠杆式结构，操作力控制在150N以内，单人即可完成应急脱钩、锁止操作，无需额外辅助工具。

　　从结构设计的细节来看，壳体内部的动力安装座采用一体铸铝结构，与外壳体之间设置橡胶减震垫，可抵消牵引作业过程中的震动传递，降低结构疲劳风险。牵引辊组的轴承采用防水型深沟球轴承，两侧设置双唇密封结构，可阻挡水汽、泥沙进入轴承内部，延长部件的维护周期。缆绳导向口处设置尼龙导向套，可减少缆绳与金属结构的摩擦损耗，延长缆绳的使用寿命，导向套采用快拆结构，磨损后可直接更换，无需更换整个导向支架。

　　实际作业场景中，该装置可替代人工完成轻型浮筒、小型作业艇、水上监测设备的移位拖带作业，相比人工拉缆的作业方式，牵引过程更平稳，可精准控制牵引速度与停靠位置，尤其适合在空间狭窄的内河码头、景观水域、养殖水域内使用，不会产生大吨位拖船航行时的尾浪冲击，避免对周边水域的浮具、堤岸造成冲击影响。设计过程中也充分考虑了日常维护的便利性，上部舱盖采用快拆式卡扣固定，无需工具即可打开舱盖完成动力单元的检查、线路维护，下部牵引舱的侧盖板可单独拆卸，方便清理辊组间缠绕的杂物、泥沙，减少日常维护的工作量。
