农用机具液压悬挂控制回路结构

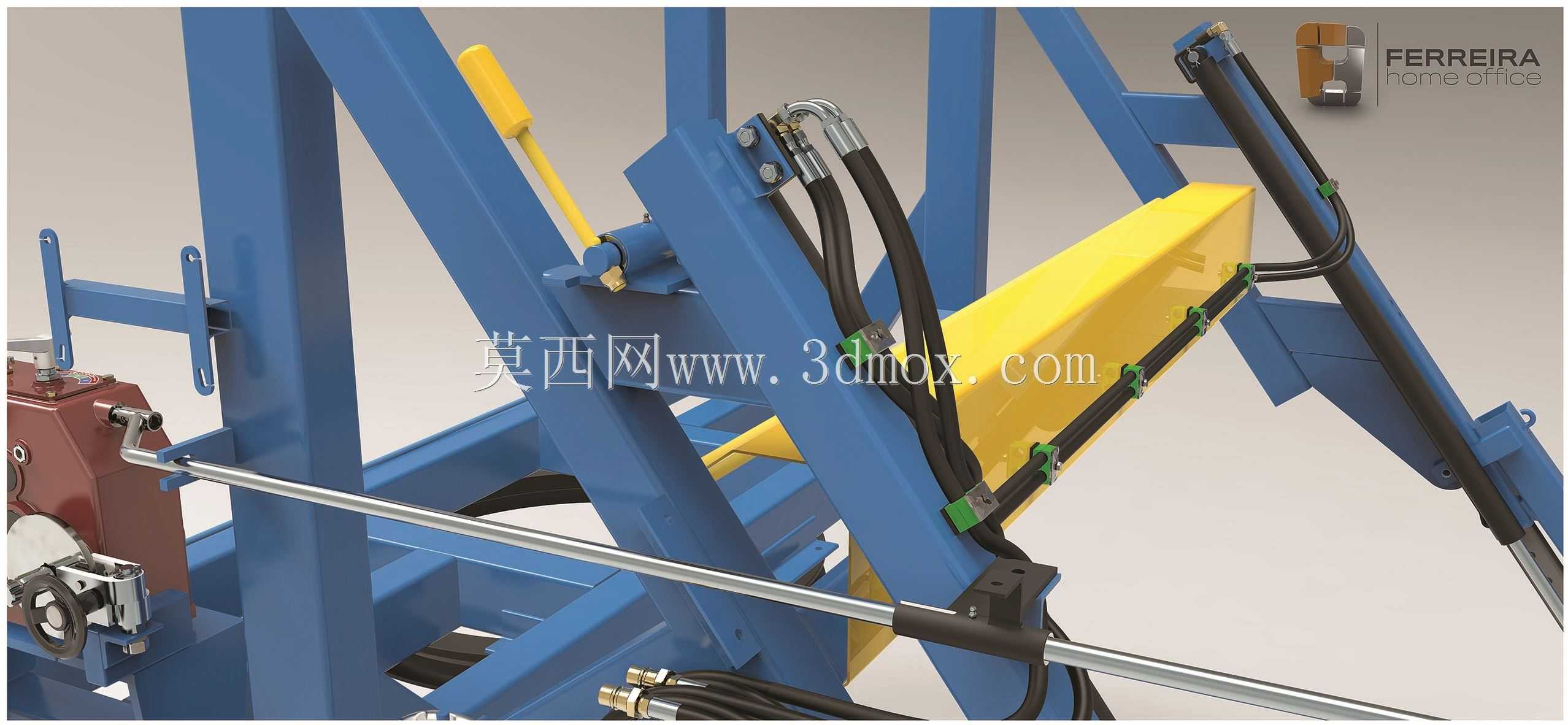

　　这套液压控制结构主要配套农用三点悬挂机具使用，常见于中小型拖拉机后挂接的整地、播种、施肥类作业单元，负责实现作业机具的升降、姿态保持与载荷过载缓冲功能，在田间作业场景下，可通过手动操作杆直接控制油路通断与流量分配，无需额外电控单元介入，适配无复杂电控系统的农用动力底盘，在丘陵、小地块分散作业场景下的可靠性表现优于电控液压系统。从结构布局来看，整套液压元件全部集成在蓝色焊接式机架上，机架采用矩形型钢拼焊而成，预留了与拖拉机后悬挂三点连接的销轴安装位，安装边界完全匹配常规50-80马力段拖拉机的后悬挂尺寸范围，上悬挂点销轴孔中心距下悬挂点水平安装面的垂直距离控制在620mm-680mm区间，两下悬挂点的横向开档尺寸为820mm，

　　与国标农用三点悬挂的安装尺寸完全兼容，无需额外改制连接支架即可完成挂接。液压执行元件采用单杆双作用油缸，缸筒通过铰接支座固定在机架斜向支撑梁上，活塞杆端与作业机具的摆动框架连接，油缸额定工作压力设定为16MPa，可满足最大1.2吨的机具提升载荷需求，油缸进出油口采用铰接式管接头连接，避免管路随油缸摆动时出现扭曲憋压问题。控制单元采用手动式多路换向阀，操作手柄延伸至机架侧方的操作位，操作人员站在机具侧方即可完成升降操作，阀组内部集成了单向节流阀与过载溢流阀，单向节流阀用于控制机具下降时的流量，避免带载下降速度过快冲击机架，过载溢流阀的开启压力设定为18MPa，当作业机具碰到田间石块、硬土包等障碍物导致载荷突增时，溢流阀自动开启泄油，

　　让油缸小幅回缩缓冲冲击力，避免机架或油缸杆出现弯曲变形。管路布置采用硬管加软管组合的方式，机架固定段采用镀锌无缝钢管布管，通过管夹固定在机架梁表面，管夹与梁面之间加装橡胶减震垫，减少作业振动导致的管接头松动；油缸摆动段采用两层钢丝编织的高压橡胶软管，软管预留的弯曲半径不小于管外径的10倍，避免油缸全行程摆动时软管出现死折，所有软管与机架棱角接触的位置都加装了绿色塑料护圈，防止长期摩擦导致软管外层橡胶破损泄漏。黄色的横向构件为机具的平衡配重安装梁，梁体上预留了等距排布的螺栓孔，可根据作业需求加装不同重量的配重块，调整机具的前后重心，避免作业时出现前倾翘头问题，配重梁与机架之间采用U型螺栓紧固，

　　可根据不同作业机具的重心需求调整横向安装位置。整套结构的设计思路优先考虑田间作业的维护便捷性，所有液压元件都采用农用机械通用规格，接头均为标准公制24度锥密封形式，田间出现故障时可直接替换通用配件，无需定制专用零件；阀组的安装位置预留了足够的扳手操作空间，更换管接头或密封件时无需拆解周边其他构件，日常保养时只需定期检查油箱油位与管接头密封情况即可，没有复杂的保养流程。在实际作业过程中，这套结构可实现三个核心工作状态：提升状态下换向阀接通压力油路，压力油进入油缸无杆腔推动活塞杆伸出，带动机具抬升至运输位置，此时单向阀锁死油路，即使管路出现小幅泄漏，机具也不会在运输过程中自动下落；作业状态下换向阀处于中位，油缸两腔油路被锁死，机具保持固定作业深度，遇到过载时溢流阀开启缓冲；下降状态下换向阀接通回油油路，有杆腔进油、无杆腔回油，机具靠自身重量平稳下降，节流阀控制回油流量让下降速度保持在0.1m/s以内，避免快速下落砸伤作物或损坏机具部件。机架的焊接位置全部做了倒角坡口处理，焊后进行抛丸除锈与喷塑处理，可抵御田间化肥、农药的腐蚀，延长户外使用寿命，所有铰接销轴都加装了黄油嘴，每作业50小时可加注一次润滑脂，减少铰接位置的磨损量，销轴端部采用开口销限位，避免作业过程中销轴窜出脱落。
