越野工况大花纹重载行走轮结构设计

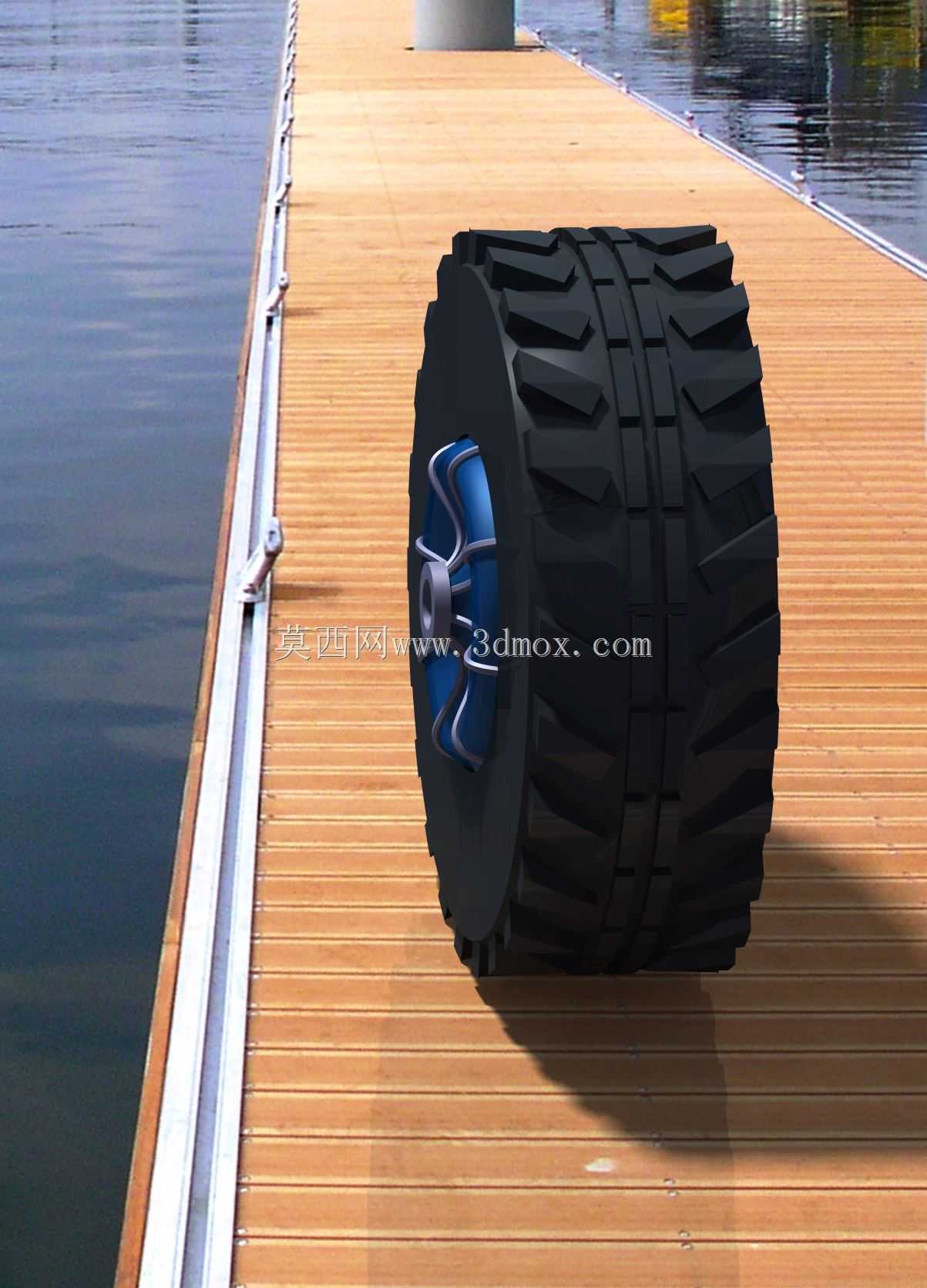

　　这款行走轮的设计初衷，是针对非铺装路面的移动作业场景做适配，常见于小型户外作业机器人、全地形巡检设备、短途重载转运平台的行走端配套，区别于普通城市道路使用的乘用车辆轮胎，它的胎面花纹深度、胎体刚度都做了针对性强化，能在碎石滩、泥泞土路、湿滑栈道这类附着力波动极大的路面上，保持足够的抓地性能，避免设备行进中出现打滑、陷滞的问题。从结构拆分来看，整个轮组分为外层橡胶胎体与内层金属轮毂两个核心部分，胎面采用了交错排布的块状深花纹设计，花纹块之间的排泥槽宽度做了加宽处理，当轮体在泥泞路面滚动时，挤压进入花纹间隙的泥土能随着轮体转动快速甩出，不会出现泥块填塞花纹沟槽导致抓地力骤降的情况；胎侧做了加厚的抗冲击层，能抵御路面碎石的剐蹭、

　　尖锐硬物的穿刺，避免户外作业时胎体破损导致设备停摆。轮毂部分采用了辐条式的轻量化结构，中心预留了标准的驱动轴安装孔位，孔位周边做了加厚的止口设计，能保证轮体和驱动轴装配后的同轴度，减少高速转动时的径向跳动量；辐条的曲面造型做了应力分散处理，当轮体承受径向冲击载荷时，冲击力能顺着辐条的曲面均匀传递到整个轮毂结构上，不会在局部出现应力集中导致的辐条断裂问题，轮毂和胎体的结合面做了滚花纹理处理，能增大两者之间的摩擦力，避免大扭矩输出时胎体和轮毂之间出现相对滑转。在安装边界的设计上，轮体的轴向宽度、中心安装孔的直径、螺栓孔的分布圆直径都参考了通用小型移动设备的轮端安装标准，不需要对设备的轮架、驱动轴做额外的改装就能直接适配；

　　轮体的滚动半径经过测算，匹配常规的低速驱动电机转速区间，能让设备在保持足够通过性的同时，兼顾行进的平稳性，不会因为轮径过大导致设备重心过高，也不会因为轮径过小导致越障能力不足。实际工况验证阶段，这款轮组在湿滑的木质铺装路面、带碎石的泥土路面、浅滩涉水路面都做了行进测试，胎面的橡胶配方选用了耐磨耐老化的硬质橡胶，在连续长距离行进后胎面花纹的磨损量控制在合理范围内，轮毂的结构强度也能承受额定载荷下的冲击，当设备单侧轮体压过路面凸起障碍物时，轮毂的形变量在弹性形变范围内，不会出现永久变形。和普通的平面花纹行走轮相比，这款大花纹轮组的侧向抓地力也有明显提升，当设备在倾斜路面行进或者做转向动作时，胎侧的花纹块能提供额外的侧向附着力，避免轮体出现侧滑的情况；轮毂的中心安装位还预留了密封件的安装槽，可以配套加装旋转密封圈，满足浅滩涉水作业时的防水需求，防止泥水进入驱动轴的轴承位置造成部件磨损。
