小型手动棒料切割工装结构设计

　　这款手动棒料切割装置，主要面向小型五金加工、维修工位、教学实训场景下的小直径金属、非金属棒材定长裁切需求，区别于大型全自动锯切设备，它无需外接动力源，依靠手动操作即可完成切割动作，适合小批量、零散棒料的加工场景，比如五金维修门店的圆钢、铜棒短料裁切，职校金工实训的基础切割操作练习，或是小型加工作坊里的塑料棒、尼龙棒定长下料，占用工位面积极小，不需要复杂的安装固定，放置在平整工作台面即可投入使用。

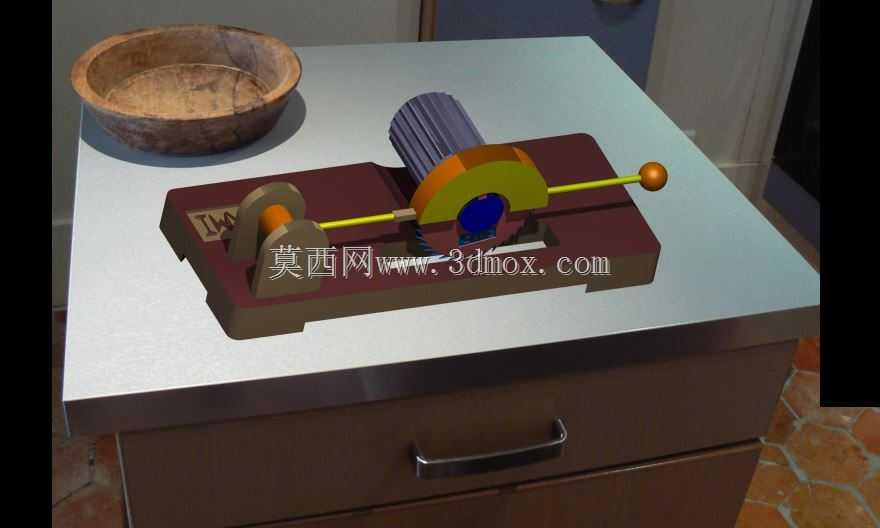

　　从结构设计逻辑来看，整套装置采用底座承载的布局，厚重的铸铁材质底座作为整个设备的安装基准，既承担所有功能部件的定位支撑，又依靠自身重量抵消切割过程中的倾覆力矩，不需要额外打膨胀螺栓固定在地面，挪动转移十分方便。底座上方集成了棒料定位夹持结构、切割执行组件、手动进给操作机构三个核心部分，其中棒料夹持位置设置了可调式V型定位槽，能够适配直径在一定范围内的圆形棒材，不需要更换夹具即可覆盖常用小规格棒料的装夹需求，夹持端配有快速锁紧压块，扳动锁紧手柄即可完成棒料的压紧固定，操作步骤简单，单次装夹耗时不超过五秒，适合频繁上下料的零散加工场景。

　　切割执行部分采用高速旋转的薄片切割片作为切削刀具，切割片由后方的动力组件直接驱动，动力输出轴与切割片安装位的同轴度经过设计校核，保证切割过程中切割片不会出现偏摆抖动，切口端面的平面度能够满足常规下料的公差要求，不需要额外进行端面铣削加工。切割片外侧设置了半包围式的防护挡板，能够阻挡切割过程中飞溅的切屑与磨粒，避免操作人员被飞溅物烫伤或划伤，防护挡板的安装位置预留了足够的切割片更换空间，松开固定螺丝即可掀开挡板完成切割片的拆装更换，日常维护十分便捷。

　　手动进给机构采用长杆操作手柄设计，手柄端部设置了防滑握持球头，操作人员握持操作时施力方向符合人体工学，杠杆式的进给结构能够放大操作人员的施加的下压力，只需要较小的手部力量即可完成切割进给动作，长时间操作也不容易产生肌肉疲劳。进给导轨采用直线滑动结构，运动方向与棒料轴线保持垂直，保证切割过程中切割片的进给轨迹始终垂直于棒料轴线，切出的料段端面不会出现斜口，尺寸一致性较好。

　　从安装边界尺寸来看，整套装置的底座长宽尺寸控制在小型工作台可容纳的范围内，整体高度不超过成年人坐姿操作的适宜高度，操作手柄的最大转动半径经过核算，操作时不会超出工位周边的常规安全距离，不会和工位上的其他工具、量具产生干涉。装置的动力部分采用常规民用供电规格，不需要配备工业专用的高压供电线路，普通墙面插座即可满足供电需求，适合在各类非工业级的加工场景下使用。

　　在实际使用过程中，操作人员只需要将待切割的棒料穿入V型定位槽，调整好需要裁切的长度后扳动锁紧压块固定棒料，启动动力开关待切割片达到额定转速后，缓慢扳动操作手柄带动切割片向棒料进给，即可完成棒料的切断动作，切割完成后松开操作手柄，切割组件会在复位弹簧的作用下自动回到初始位置，松开锁紧压块即可取出切好的料段，整个操作流程没有复杂的步骤，新操作人员经过简单讲解即可独立上手操作。这套结构的设计没有采用复杂的传动组件，所有零部件均为常规机加工件，加工难度低，后期维护更换配件的成本极低，适合作为小型工位的配套裁切设备使用，能够替代大型锯切设备完成小规格棒料的下料工作，减少大型设备的占用时长，提升小型加工场景的整体作业效率。
