货运车辆车顶通风散热换气装置结构

　　跑长途干线物流的货运司机都清楚，夏季密闭货厢在强光直射下，内部积热问题有多棘手——尤其是运输对温度敏感的普货、生鲜辅料时，单纯靠货厢侧部的固定通风口，根本没法把堆积在厢顶的热空气及时排出去，热空气密度低长期滞留在厢体上部，不仅会抬升货厢整体温度，还容易在厢顶内壁形成凝露，打湿外包装。这款车顶通风装置就是针对这类场景设计的，直接安装在货厢顶部的预留开孔位，不需要改动货厢原有主体结构，适配多数常规栏板、厢式货运车辆的顶部安装标准。

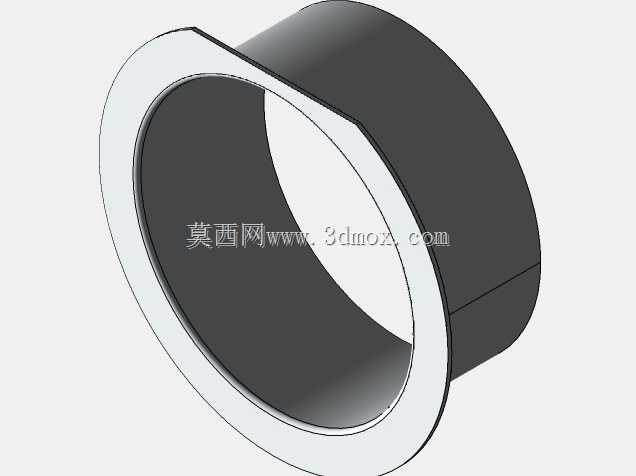

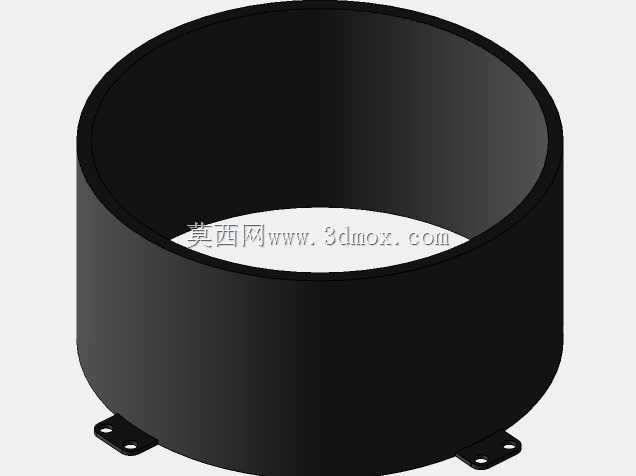

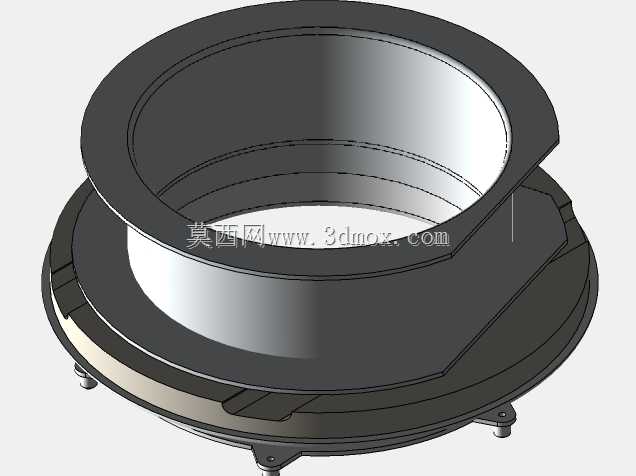

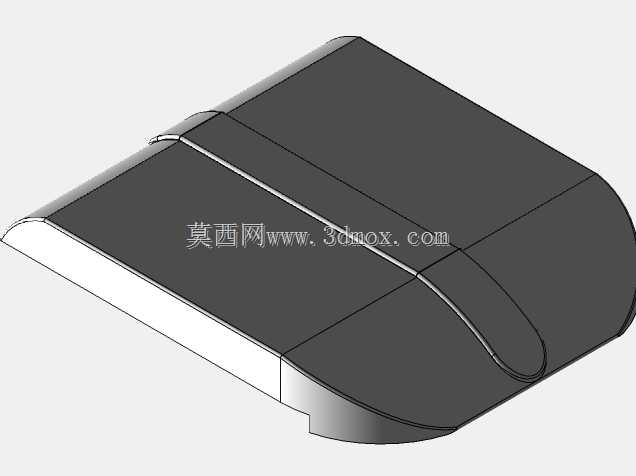

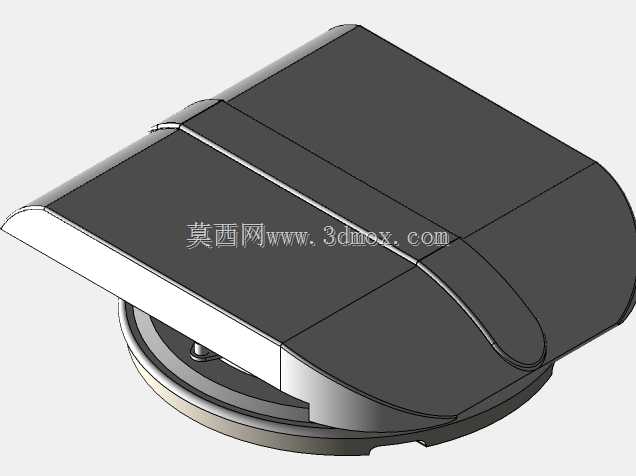

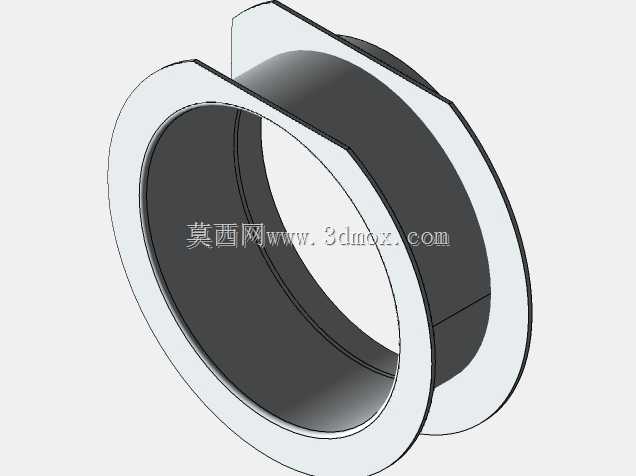

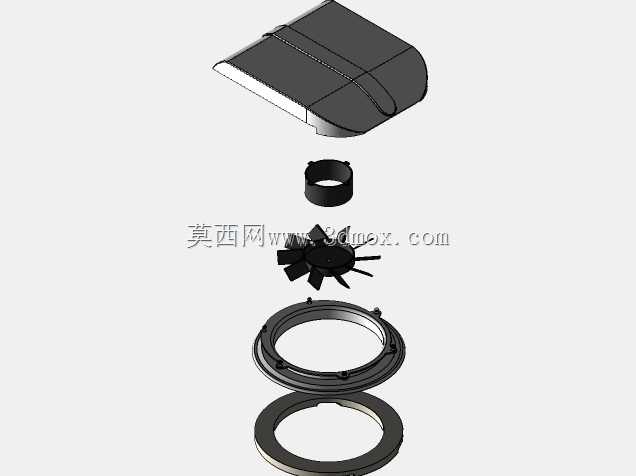

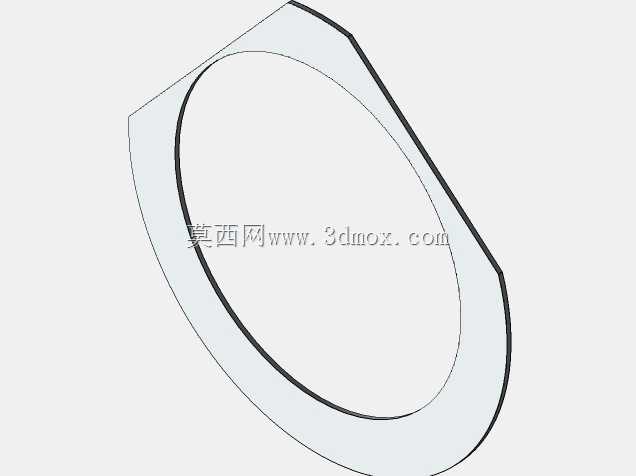

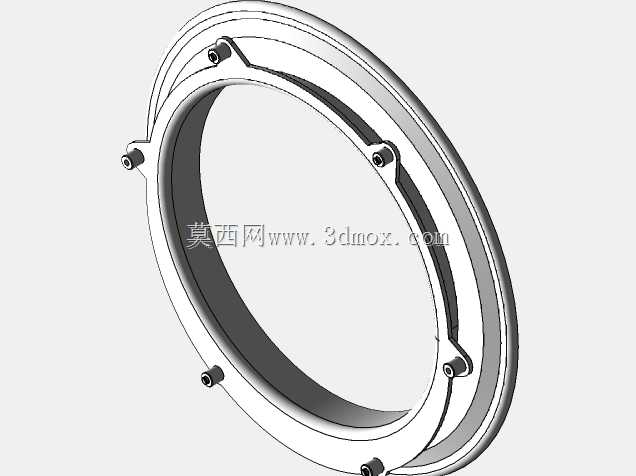

　　从结构设计逻辑来看，这款装置没有采用外露式的突出扇叶结构，上盖做了流线型的低风阻造型，车辆高速行驶时不会产生额外的风噪，也能避免行车过程中落叶、扬尘、雨水直接灌入通风通道。上盖与下部底座的衔接处做了错位的导流挡边，哪怕是中雨天气行车，雨水顺着上盖弧面流下时，会被挡边引导向装置四周排出，不会顺着通风缝隙渗入货厢内部。下部的安装底座采用环形贴合结构，安装时配合密封胶条压紧在货厢顶板的开孔周边，能保证长期行车颠簸下也不会出现渗漏、松动的问题。

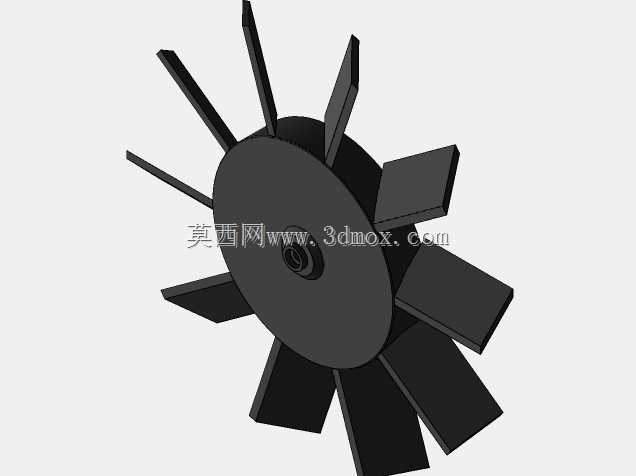

　　功能实现上，装置利用热空气自然上升的物理特性，配合内置的低功耗扇叶组件，主动将货厢内部上升到顶部的热空气向外排出，同时在货厢内部形成微负压，引导外部冷空气从货厢下部的通风缝隙、门体密封条间隙进入厢内，形成持续的空气循环，不需要大流量的高功率风机，就能让厢内上下层的空气保持流通，避免局部积热。和传统的侧装排气扇相比，安装在车顶的位置刚好对应热空气聚集的区域，排气效率要高出不少，而且不会占用货厢内部的装货空间，也不会因为突出的结构影响货物装卸。

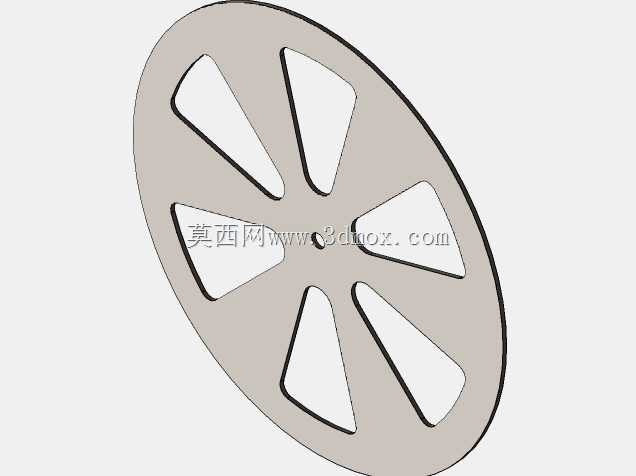

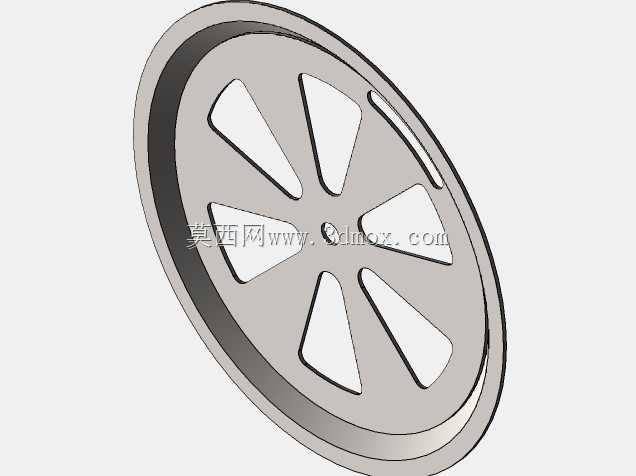

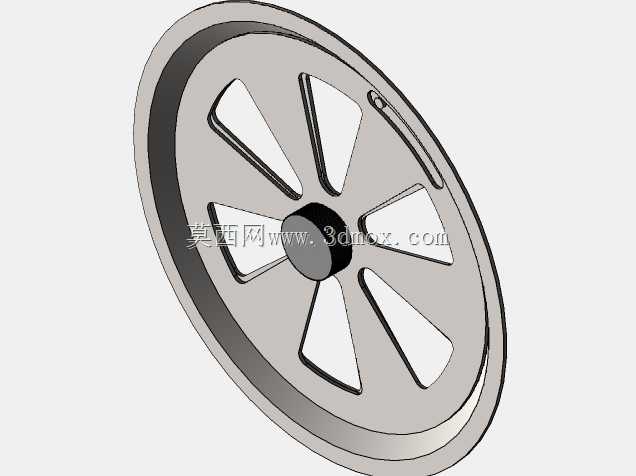

　　安装边界方面，这款装置的底座适配直径300-350mm的标准车顶开孔，整体安装后突出车顶的高度控制在120mm以内，不会超过货运车辆的常规限高冗余，上盖的最大外轮廓尺寸控制在450mm见方，安装时只需要在车顶选定位置开好对应尺寸的孔，将底座从上方放入后，用配套的压圈从厢内锁紧固定，接通车载24V供电线路即可投入使用，不需要复杂的焊接或者结构改装。扇叶组件做了防护网隔离，哪怕是日常维护擦拭，也不会误触转动部件，整体结构没有易损的复杂传动件，长期在户外颠簸、高低温交替的环境下使用，也能保持稳定的运行状态。

　　在实际选型适配时，需要根据货厢的内部容积匹配对应数量的装置，常规6.8米厢货单台即可满足基础通风需求，9.6米以上的货厢可以根据运输货物的通风需求，沿车顶纵向均匀布置2-3台，保证厢内各个区域的热空气都能及时排出。和需要单独铺设管路的空调系统相比，这类通风装置的能耗极低，不会给车辆电瓶造成额外负担，行车过程中持续运行也不会明显增加油耗，更适合不需要精准控温、只需要保持空气流通、避免积热凝露的货运场景。
